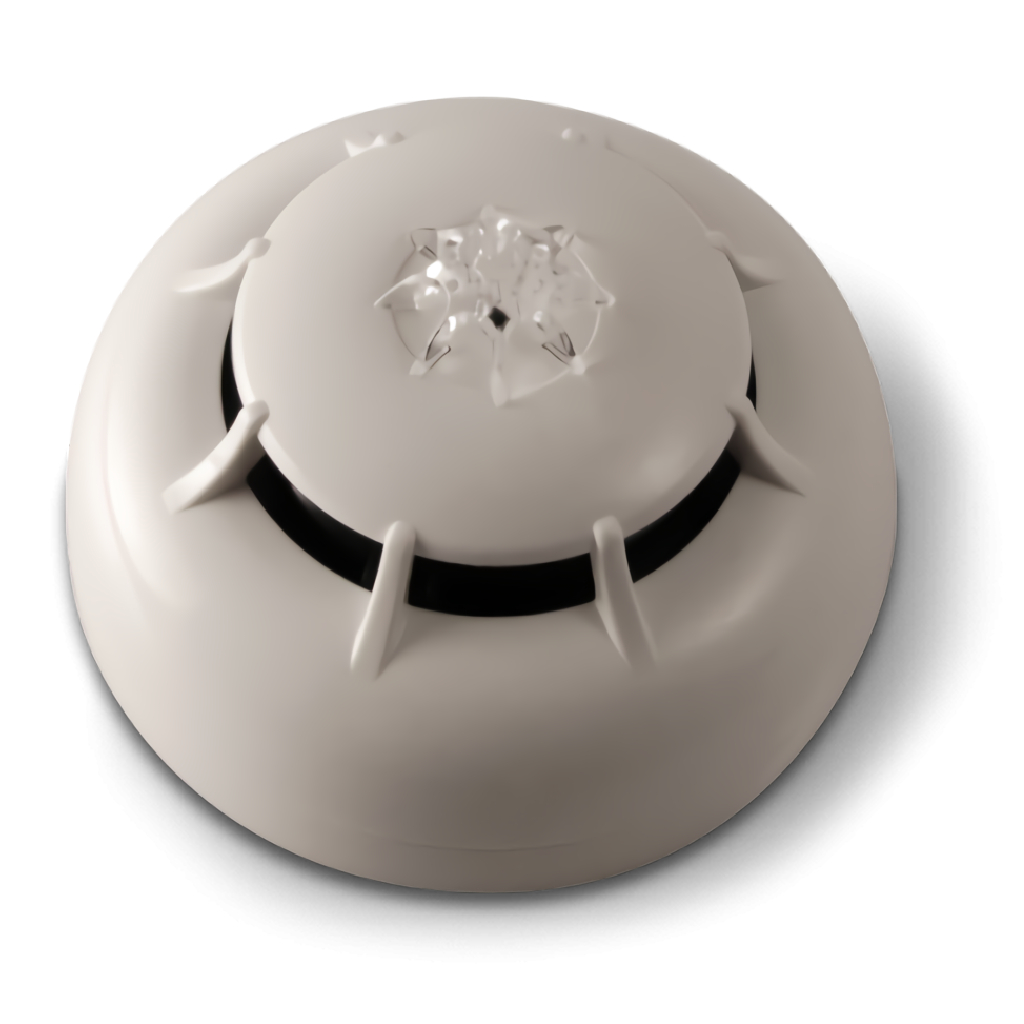

El INIM ED300 es un detector multicriterio analógico de humo y temperatura con aislador de cortocircuito integrado, autodireccionamiento y tecnología LoopMap. Compatible con 5 modos de funcionamiento (PLUS, OR, AND, HUMO, TÉRMICA) y 4 sensibilidades ópticas programables. Certificado EN 54-5, EN 54-7 y EN 54-17. Base no incluida.
El INIM ED300 es un detector analógico direccionable de la serie ENEA de INIM Electronics que combina detección óptica por efecto Tyndall y detección térmica en un único dispositivo. Incorpora aislador de cortocircuito integrado, autodireccionamiento por número de serie y la tecnología LoopMap para el mapeo gráfico automático del bucle.
La base de montaje no está incluida. Consulte las referencias EB0010, EB0030 o ESB10xx según la instalación prevista.
Cada ED300 lleva impreso un número de serie único asignado en fábrica, eliminando la necesidad de programadores de direcciones. Gracias a la tecnología LoopMap, una vez completado el cableado del bucle, la central reconstruye y muestra gráficamente el orden real de conexión de los dispositivos, las uniones en «T» y las características físicas del bucle. Al ampliar el sistema, el nuevo dispositivo recibe automáticamente el primer ID lógico libre sin necesidad de reprogramar el resto de la instalación.
La tecnología Versa++ permite configurar el detector según el tipo de detección requerida. Es posible seleccionar el modo operativo, la sensibilidad del termistor y de la cámara óptica, activar manualmente el LED, solicitar informes detallados de averías y realizar un diagnóstico completo del sensor, todo ello desde el programador manual o el software de la central.
El ED300 permite elegir entre los modos PLUS (preconfigurado de fábrica: alarma por humo o temperatura, con aumento dinámico de sensibilidad óptica al detectar incremento térmico), OR (alarma si se supera cualquiera de los dos umbrales), AND (alarma solo si ambos umbrales se superan simultáneamente, minimizando falsas alarmas), HUMO (solo umbral óptico) y TÉRMICA (solo umbral de temperatura).
El detector incorpora LEDs de tres colores: rojo para alarma, verde para parpadeo y localización manual desde la central, y amarillo para indicar avería (contaminación de cámara o actuación del aislador de cortocircuito). Almacena las medidas de temperatura y humo de los últimos 5 minutos antes de la última alarma y dispone de un contador de alarma no restablecible. La red de protección contra insectos tiene malla de 500 µm.
| Principio de detección | Óptico con efecto Tyndall y térmico |
|---|---|
| Tensión de alimentación | 19–30 V cc |
| Consumo en reposo | 200 µA |
| Consumo en alarma | Máx. 10 mA |
| Sensibilidad óptica | 0,08 / 0,10 / 0,12 / 0,15 dB/m |
| Sensibilidad térmica A2S | Umbral fijo 58 °C |
| Sensibilidad térmica A1R | Umbral fijo 58 °C + termovelocimétrica |
| Sensibilidad térmica B | Umbral fijo 72 °C |
| Sensibilidad térmica BR | Umbral fijo 72 °C + termovelocimétrica |
| Modos de funcionamiento | AND / OR / PLUS / TÉRMICA / HUMO |
| Temperatura de funcionamiento | -5 °C ÷ +40 °C |
| Grado de protección | IP40 |
| Dimensiones (Ø × alto) | 110 × 40 mm |
| Altura con base EB0010 | 54 mm |
| Altura con base EB0030 | 88 mm |
| Altura con base ESB10xx | 85 mm |
| Peso sin base | 145 g |
| Peso con base | 160 g |
| Direcciones por bucle | 240 |
| Certificaciones | EN 54-5, EN 54-7, EN 54-17 |
El ED300 está indicado para instalaciones de detección de incendio analógica en edificios de uso terciario, industrial y patrimonial donde se requiera versatilidad en los criterios de detección. El modo AND resulta especialmente adecuado en entornos con presencia habitual de partículas en suspensión, mientras que los modos PLUS u OR son preferibles en espacios donde la rapidez de detección es prioritaria. El aislador de cortocircuito integrado lo hace idóneo para topologías en bucle donde la continuidad del sistema ante un fallo de cableado sea un requisito crítico.
