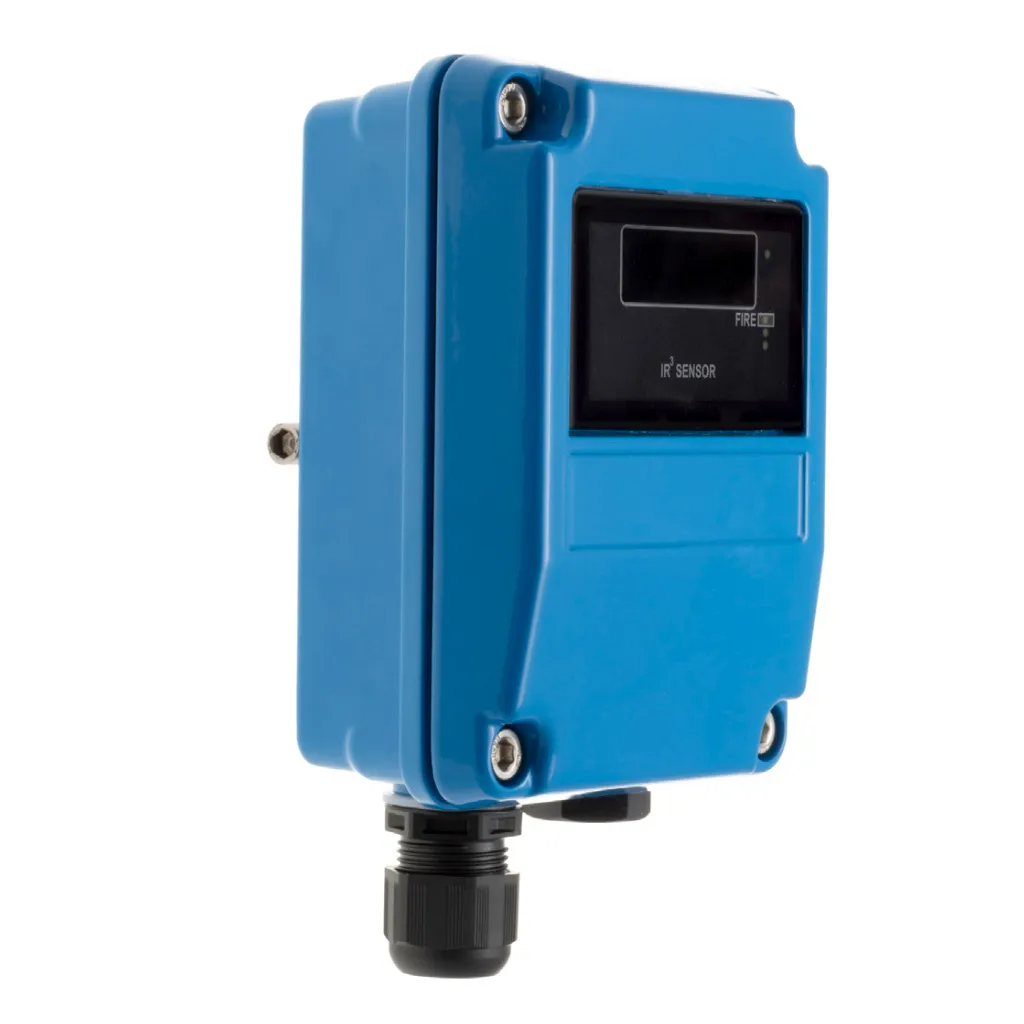

El Bosch 016589 es un detector de llama por triple infrarrojo (IR3) para llamas abiertas en interiores y exteriores. Cumple con EN 54-10 Clase 1 con sensibilidad de 0,33 m² a 25 m. Dispone de ángulo de detección de 90°, grado de protección IP65, configuración de dos o cuatro cables mediante conmutador DIP y carcasa de aleación de zinc fundido a presión en color azul.
El Bosch 016589 es un detector de llama por triple infrarrojo (IR3) diseñado para la detección de llamas abiertas tanto en instalaciones interiores como exteriores. Certificado según EN 54-10 Clase 1, ofrece alta sensibilidad y bajo riesgo de falsas alarmas gracias a sus tres sensores IR y a la combinación de filtros y técnicas de procesamiento de señales.
Nota técnica: deben evitarse ubicaciones con temperaturas superiores a +55 °C, proximidad a fuentes de radiofrecuencia, exposición directa a luz solar sobre los componentes ópticos o grandes fuentes de IR como calefactores o quemadores. El ciclo de sustitución recomendado es de 10 años.
El detector incorpora tres sensores infrarrojos que analizan longitudes de onda ópticas entre 0,75 y 2,7 µm y frecuencias de parpadeo concretas (1–15 Hz). Esta combinación permite diferenciar las llamas reales de otras fuentes de luz, como la luz solar parpadeante, minimizando el riesgo de falsas alarmas.
La detección de baja frecuencia permite que el sensor funcione correctamente incluso cuando la lente está cubierta por una capa de aceite, polvo, vapor de agua o hielo, garantizando la operatividad en entornos industriales exigentes.
El dispositivo puede configurarse en Clase 1 (alta sensibilidad: 0,33 m² de n-heptano a 25 m) o en Clase 3 (0,1 m² a 12 m), adaptándose así a las necesidades de cada instalación. El tiempo de respuesta también es seleccionable.
Mediante los conmutadores DIP integrados se elige entre configuración de dos cables con amplificación de corriente o cuatro cables con contacto de relé. El dispositivo es compatible con el módulo de interfaz FLM-420/4-CON para su conexión a la red LSN, así como con el módulo CZM 0004 A.
| Principio de detección | Triple IR, radiación parpadeante de baja frecuencia (1–15 Hz) |
|---|---|
| Banda de longitud de onda | 0,75–2,7 µm |
| Sensibilidad Clase 1 | 0,33 m² (n-heptano) a 25 m |
| Sensibilidad Clase 3 | 0,1 m² (n-heptano) a 12 m |
| Ángulo de detección | 90° |
| Alimentación | 14–30 Vdc |
| Corriente auxiliar (4 cables) | 8–20 mA |
| Corriente auxiliar (2 cables) | 4–20 mA |
| Temperatura de funcionamiento | -10 °C – +55 °C |
| Temperatura de almacenamiento | -20 °C – +65 °C |
| Humedad relativa | 0%–95%, sin condensación |
| Grado de protección | IP65 |
| Material | Aleación de zinc fundido a presión (ZA12) |
| Color | Azul |
| Dimensiones (Al × An × F) | 142 × 108 × 79 mm |
| Peso | 1,75 kg |
| Ciclo de sustitución | 10 años |
| Certificación | EN 54-10 Clase 1, CE, CPR 2831-CPR-F0583, VdS G 212189, RoHS |
El Bosch 016589 está indicado para grandes almacenes industriales, hangares, instalaciones químicas, refinerías de petróleo, salas de máquinas, ferries y buques de mercancías, centrales eléctricas, plantas de impresión, almacenes de madera y túneles subterráneos, donde la detección rápida de llamas abiertas es crítica.
