El GJD509 D-TECT Laser es un detector láser escáner time-of-flight de alta precisión con cobertura de 10 m × 10 m, clasificación IP65 y 4 cortinas de detección ajustables, ideal para protección perimetral en interior y exterior.
100 disponibles

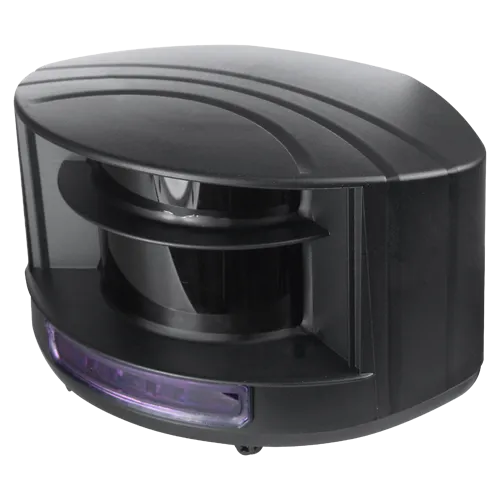

El GJD509 D-TECT Laser de GJD es un sensor de seguridad láser de alta precisión basado en tecnología de escáner con medición time-of-flight en tiempo real. Con una cobertura de 10 m × 10 m, clasificación IP65 y carcasa negra en PC/ASA, ofrece detección de movimiento y presencia extremadamente fiable tanto en interiores como en exteriores.
Este dispositivo utiliza tecnología láser Clase 1 y 3R (IEC 60825-1:2007). La instalación y configuración deben realizarse por personal técnico cualificado. Evitar la exposición directa a lavado de alta presión a pesar de la clasificación IP65.
El GJD509 emplea un escáner láser con medición time-of-flight en tiempo real para determinar con precisión la presencia y el movimiento de objetos dentro del área vigilada. El software de instrumentación de vuelo garantiza una alta inmunidad a interferencias ambientales, permitiendo incluso detectar objetos con un factor de remisión por debajo del 2 %.
El dispositivo incorpora 4 cortinas láser configurables de forma independiente, lo que permite establecer zonas de pre-alarma y alarma adaptadas a cada instalación. Esta flexibilidad resulta especialmente útil en entornos que requieren distintos niveles de respuesta ante una intrusión.
La alineación se facilita mediante 3 haces láser rojos visibles (longitud de onda 650 nm) que permiten orientar con precisión la superficie de detección y ajustar el ángulo de giro e inclinación. La función Teach-in realiza un ajuste automático del entorno, y el control remoto opcional permite modificar todos los parámetros sin necesidad de acceder físicamente al sensor. Además, el LED de display puede desconectarse para una operación encubierta.
La carcasa de PC/ASA con clasificación IP65 y rango de temperatura operativa de -30 °C a +60 °C hace del GJD509 una solución válida para entornos exigentes. El soporte de montaje permite un ángulo de rotación de -5° a +5° y un ángulo de inclinación de -3° a +3°, facilitando la cobertura precisa del área deseada.
El programador láser D-TECT (GJD501) permite configurar todos los parámetros del sensor de forma sencilla. El soporte láser D-TECT (GJD511) facilita la instalación en pared o poste, y el buscador de puntos láser D-TECT (GJD513) ayuda a localizar con exactitud la posición de las cortinas durante la puesta en marcha.
| Tecnología | Escáner láser, medición time-of-flight a tiempo real |
|---|---|
| Modo de detección | Movimiento y presencia |
| Rango máximo de detección | 10 m × 10 m |
| Resolución angular | 0,3516° |
| Factor de remisión | > 2 % |
| Tamaño mínimo de objetivo (típico) | 3,5 cm @ 5 m / 7 cm @ 10 m |
| Emisión IR láser | Longitud de onda 905 nm; potencia máx. pulso 75 W (Clase 1) |
| Láser visible rojo | Longitud de onda 650 nm |
| Tensión de alimentación | 10–35 V DC en terminal del sensor |
| Longitud de cable | 10 m |
| Consumo | < 5 W |
| Pico de corriente | 1,8 A (máx. 80 ms @ 35 V) |
| Tiempo de respuesta | Típ. 20 ms; máx. 80 ms |
| Salidas | 2 relés electrónicos (aislamiento galvanizado, sin polaridad) |
| Voltaje máximo de salida | 5 V DC / 24 V AC |
| Corriente máxima de salida | 80 mA (resistivo) |
| Señales LED | 1 LED azul (encendido), 1 LED naranja (error), 2 LED bicolores de detección (verde: sin detección / rojo: detección) |
| Dimensiones | 125 mm (F) × 93 mm (An) × 70 mm (Al); bracket de montaje +14 mm |
| Material | PC/ASA — color negro |
| Ángulo de rotación (bracket) | -5° a +5° (anclable) |
| Ángulo de inclinación (bracket) | -3° a +3° |
| Nivel de protección | IP65 (evitar lavado de alta presión) |
| Temperatura de funcionamiento | -30 °C a +60 °C (conectado) / -10 °C a +60 °C (desconectado) |
| Humedad | 0–95 % sin condensación |
| Vibraciones | < 2 G |
| Normativas | 2006/95/EC (LVD); 2002/95/EC (RoHS); 2004/108/EC (EMC); EN 60529:2001; IEC 60825-1:2007 Láser Clase 1 y 3R; EN 61000-6-2:2005; EN 61000-6-3:2006 |
El GJD509 D-TECT Laser está especialmente indicado para la protección contra robo y vandalismo, la detección de intrusión en perímetros de edificios e instalaciones, la protección de obras de arte y objetos de valor en museos, y la seguridad en el funcionamiento de puertas industriales donde se requiere una detección de presencia precisa y fiable.
