El GJD505 D-TECT Laser es un sensor láser de seguridad perimetral con cobertura de 5 m × 5 m y tecnología time-of-flight, apto para interiores y exteriores (IP65). Ideal para protección de perímetro, control de accesos industriales y museos.
Sin existencias

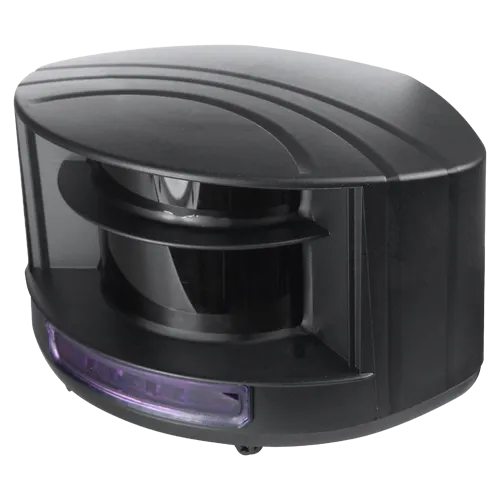

El GJD505 D-TECT Laser es un sensor de seguridad y protección perimetral de la marca GJD basado en tecnología de escáner láser con medición time-of-flight en tiempo real. Con una cobertura de 5,0 m × 5,0 m, ofrece detección de movimiento y presencia de alta precisión para proteger bienes, edificios e instalaciones industriales frente a robo, vandalismo e intrusión.
Este sensor está diseñado para instalación profesional. Evite la exposición directa a lavado de alta presión a pesar de su clasificación IP65. Para un rendimiento óptimo, utilice el soporte y el programador específicos de la gama D-TECT Laser.
El GJD505 emplea un escáner láser con medición time-of-flight en tiempo real, lo que le permite calcular con gran precisión la distancia a los objetos dentro de su zona de cobertura. Gracias a su resolución angular de 0,3516° y a su software de instrumentación de vuelo, el sensor ofrece alta inmunidad a interferencias ambientales y una detección extremadamente fiable.
La puesta en marcha del GJD505 está diseñada para ser ágil e intuitiva. Tres haces láser rojos visibles (longitud de onda 650 nm) permiten alinear físicamente la superficie de detección y ajustar el ángulo de giro e inclinación del soporte. La función Teach-in realiza un ajuste automático del entorno, y el control remoto posibilita la configuración de todos los parámetros sin necesidad de acceder directamente al dispositivo.
El sensor dispone de 4 cortinas de detección ajustables que permiten establecer zonas diferenciadas de alarma y pre-alarma. Esta flexibilidad resulta especialmente útil en aplicaciones donde se requiere una respuesta escalonada ante la detección de intrusión o para el control seguro de puertas industriales.
El LED de display puede desconectarse mediante el control remoto para una operación completamente encubierta. La carcasa de material PC/ASA en color negro (variante GJD505) y la clasificación IP65 garantizan su idoneidad tanto en interiores como en exteriores, incluso en condiciones de temperatura extrema (de -30 °C a +60 °C en funcionamiento conectado) y humedad de hasta el 95 % sin condensación.
El GJD505 puede utilizarse junto con el programador láser D-TECT (GJD501), el soporte láser D-TECT (GJD511) y el buscador de puntos láser D-TECT (GJD513), accesorios que facilitan la instalación y el ajuste fino del sistema de detección.
| Tecnología | Escáner láser, medición time-of-flight en tiempo real |
|---|---|
| Modo de detección | Movimiento y presencia |
| Rango máximo de detección | 5,0 m × 5,0 m |
| Resolución angular | 0,3516° |
| Factor de remisión | > 2 % |
| Tamaño mínimo de objetivo típico | 2,1 cm @ 3 m / 3,5 cm @ 5 m / 7 cm @ 10 m / 17,5 cm @ 25 m |
| Láser IR — longitud de onda | 905 nm; pulso máximo de tensión de salida 75 W (Clase 1) |
| Láser rojo visible — longitud de onda | 650 nm |
| Tensión de alimentación | 10–35 V DC (en terminal de sensor) |
| Longitud de cable | 10 m |
| Consumo | < 5 W |
| Pico de corriente | 1,8 A (máx. 80 ms @ 35 V) |
| Tiempo de respuesta | Típ. 20 ms; máx. 80 ms |
| Salidas | 2 relés electrónicos (aislamiento galvánico, sin polaridad) |
| Voltaje máximo de salida | 5 V DC / 24 V AC |
| Corriente máxima (resistiva) | 80 mA |
| Señales LED | 1 LED azul (encendido), 1 LED naranja (error), 2 LED bicolores de detección (verde: no detección; rojo: detección) |
| Dimensiones | 125 mm (F) × 93 mm (An) × 70 mm (Al); soporte de montaje + 14 mm |
| Material de carcasa | PC/ASA |
| Color | Negro |
| Ángulo de rotación del soporte | -5° a +5° (anclable) |
| Ángulo de inclinación del soporte | -3° a +3° |
| Nivel de protección | IP65 |
| Temperatura de funcionamiento (conectado) | -30 °C a +60 °C |
| Temperatura de funcionamiento (desconectado) | -10 °C a +60 °C |
| Humedad | 0–95 % sin condensación |
| Vibraciones | < 2 G |
| Normativas | 2006/95/EC (LVD); 2002/95/EC (RoHS); 2004/108/EC (EMC); EN 60529:2001; IEC 60825-1:2007 Láser Clase 1 & 3R; EN 61000-6-2:2005 EMC Industrial; EN 61000-6-3:2006 EMC Comercial |
El GJD505 D-TECT Laser está especialmente indicado para la protección de perímetros en zonas con cobertura reducida (5 m × 5 m), la detección de intrusión en accesos controlados, la protección de obras de arte y piezas de valor en museos, y el control seguro de puertas industriales. Su diseño compacto, su amplio rango de temperatura y su clasificación IP65 lo hacen adecuado para instalaciones tanto en interiores como en exteriores.
