Detector analógico de hidrógeno de la serie VGS.AD con sonda catalítica tipo Pellistor, salida 4-20 mA, rango de medición 0-100% LEL y carcasa antideflagrante en aluminio con grado de protección IP65. Tensión de funcionamiento de 12 a 24 Vdc y temperatura operativa de -40 °C a +60 °C.

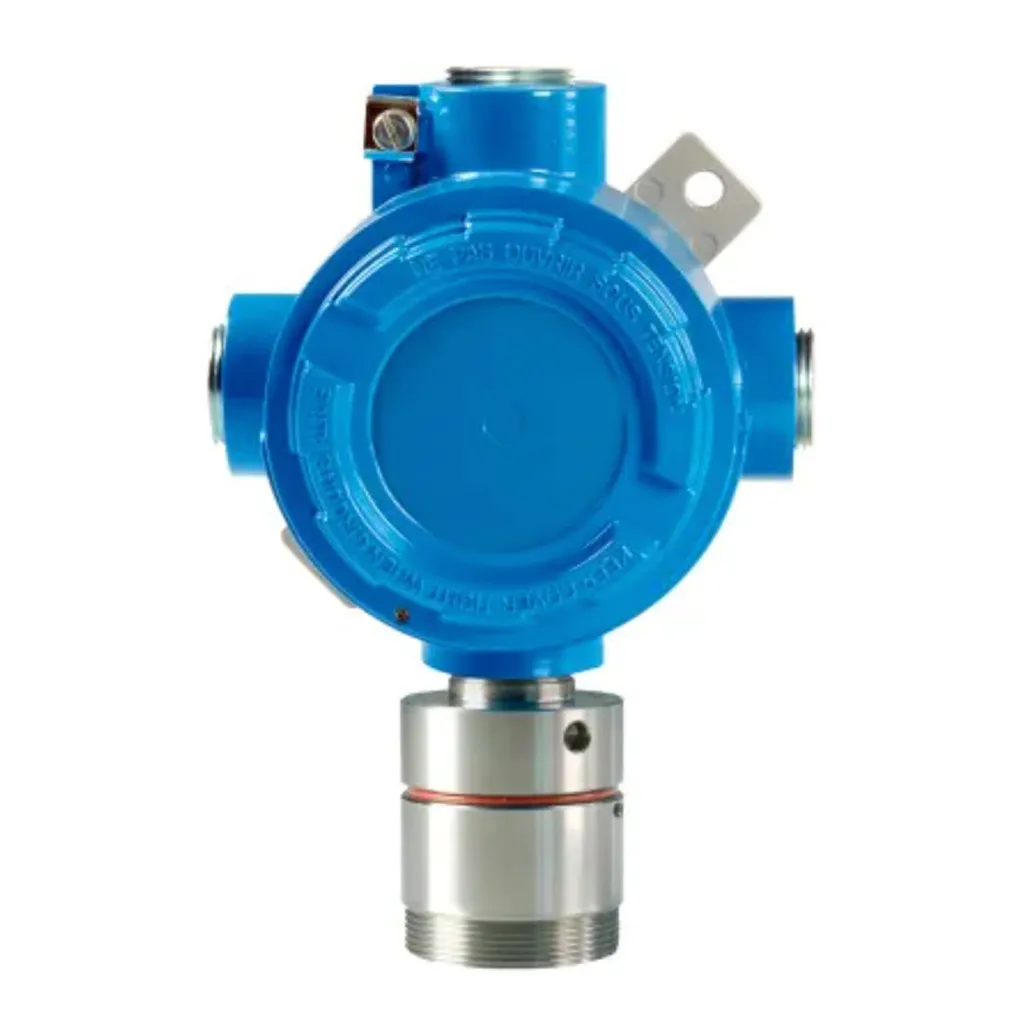

El Notifier VGS.AD-H2 es un detector analógico de hidrógeno perteneciente a la serie VGS.AD, diseñado para detectar la presencia de hidrógeno en atmósferas donde el componente principal es el aire. Emplea un sensor catalítico Pellistor con salida 4-20 mA y rango de medición 0-100% LEL, alojado en una carcasa antideflagrante de aluminio con protección IP65.
Nota técnica: el datasheet oficial indica una temperatura operativa de -20 °C a +60 °C; la descripción del producto indica -40 °C como límite inferior. Consulte siempre el etiquetado del sensor instalado para confirmar el rango operativo real.
El VGS.AD-H2 incorpora un elemento sensible Pellistor Nemoto NET PEL, un sensor industrial de referencia en la detección de gases explosivos. Su principio catalítico proporciona alta precisión y selectividad frente al hidrógeno, contribuyendo a reducir al mínimo los falsos alarmas en entornos industriales exigentes.
La electrónica integrada incorpora un microprocesador de 10 bits con varios algoritmos de software: autodiagnosis continua del sistema y del sensor, seguidor de cero para compensar derivas térmicas o físicas del sensor, filtro digital de medias móviles para estabilizar las lecturas y ciclo de histéresis en las salidas digitales para evitar conmutaciones repetidas en torno a los umbrales de alarma. Un watchdog supervisa el microprocesador y fuerza la corriente de salida a 0 mA ante cualquier fallo detectado.
El detector se aloja en un contenedor antideflagrante de aluminio (versión VGS.AD) con grado de protección IP65, apto para instalaciones en entornos con presencia de polvo y humedad. Sus dimensiones son 120 x 184 x 90 mm (Al x An x F) y su peso aproximado es de 1,25 kg.
La salida estándar es de 4-20 mA proporcional a la concentración medida (0-100% LEL). De forma opcional, puede instalarse la tarjeta SK-BR3N, que añade 3 relés con contactos en conmutación libres de tensión (24 V, 1 A resistivo) e indicación luminosa de estado. La calibración en campo se realiza con el módulo accesorio CAL-GAS.
| Gas detectado | Hidrógeno (H₂) |
|---|---|
| Tipo de sensor | Catalítico Pellistor (Nemoto NET PEL) |
| Salida analógica | 4-20 mA |
| Rango de medición | 0-100% LEL |
| Precisión | ±5% F.S. o 10% de la lectura |
| Repetibilidad | ±5% F.S. o 10% de la lectura |
| Resolución (salida analógica) | 0,1 mA |
| Tiempo de precalentamiento | 5 minutos |
| Tiempo de estabilización | <1 minuto |
| Tiempo de respuesta | <30 s (T50); <60 s (T90) |
| Tensión de funcionamiento | 12-24 Vdc |
| Consumo a 12 Vdc | Aprox. 90-130 mA; 140 mA (med) / 180 mA (max) según datasheet |
| Temperatura de funcionamiento | -40 °C a +60 °C |
| Temperatura de almacenamiento | -25 °C a +60 °C |
| Humedad relativa | 20-90 % (no condensada) |
| Presión de servicio | 80-110 kPa |
| Velocidad del aire | <6 m/s |
| Grado de protección | IP65 |
| Carcasa | Aluminio (antideflagrante) |
| Dimensiones (Al x An x F) | 120 x 184 x 90 mm |
| Peso aproximado | 1,25 kg |
| Unidad de control | Microprocesador 10 bit |
El Notifier VGS.AD-H2 está orientado a instalaciones industriales donde exista riesgo de acumulación de hidrógeno: plantas de producción y almacenamiento de hidrógeno, salas de baterías, instalaciones de electrólisis, laboratorios y procesos petroquímicos con hidrógeno como subproducto. Su carcasa antideflagrante IP65 lo hace apto para zonas con clasificación de área de riesgo.
