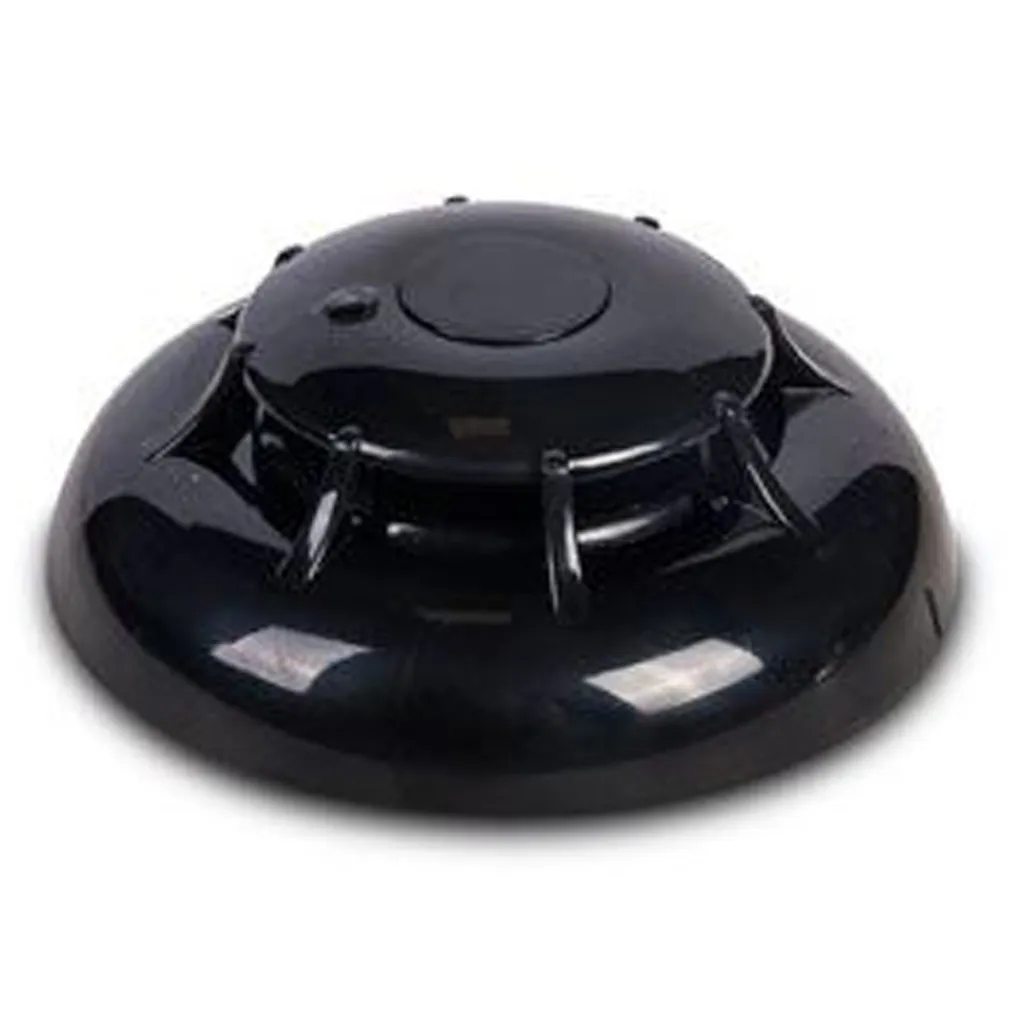

Detector óptico analógico de humo INIM ED100B en color negro, con aislador de cortocircuito integrado y autodireccionamiento por número de serie. Certificado EN 54-7 y EN 54-17. Sensibilidad configurable en 4 niveles (0,08 – 0,15 dB/m), compatible con tecnología LoopMap y Versa++. Base no incluida.
El INIM ED100B es un detector óptico analógico de humo de la serie ENEA, en color negro, con aislador de cortocircuito integrado y autodireccionamiento por número de serie de fábrica. Certificado EN 54-7 y EN 54-17, es compatible con la tecnología LoopMap y Versa++ de INIM Electronics. Base no incluida.
La base de montaje no está incluida; debe adquirirse por separado (EB0010, EB0030 o ESB10xx según la instalación).
Cada detector ED100B lleva un número de serie unívoco asignado en fábrica, eliminando la necesidad de programadores de direcciones manuales y los errores asociados (doble dirección, falta de direccionamiento). Una vez cableado el bucle, la tecnología LoopMap reconstruye automáticamente el mapa de conexión de forma gráfica, incluyendo uniones en «T» y el orden real de los dispositivos, lo que agiliza el mantenimiento y la localización de averías.
El aislador de cortocircuito está incluido en cada dispositivo, sin necesidad de módulos externos. Ante un cortocircuito en el bucle, el aislador limita la avería al tramo afectado, manteniendo operativo el resto del sistema. Un LED amarillo indica el estado de avería del aislador.
Gracias a la tecnología Versa++, el detector puede configurarse con cuatro niveles de sensibilidad (0,08 – 0,10 – 0,12 – 0,15 dB/m) y permite seleccionar diferentes modos operativos de día y de noche. También ofrece diagnóstico completo del sensor, lectura de contaminación en tiempo real y memoria de los valores de los últimos 5 minutos antes de la última alarma.
El ED100B incorpora LEDs de tres colores: rojo para alarma, verde para parpadeo de localización (activable manualmente desde la central) y amarillo para avería (contaminación de cámara o activación del aislador). La red de protección contra insectos dispone de malla de 500 µm.
| Principio de detección | Óptico con efecto Tyndall |
|---|---|
| Tensión de alimentación | 19 – 30 Vcc |
| Consumo en reposo | 200 µA |
| Consumo en alarma | Máx. 10 mA a 27,6 V |
| Consumo salida «R» | Máx. 14 mA (limitada internamente) |
| Sensibilidad | 0,08 – 0,10 – 0,12 – 0,15 dB/m |
| Muestreo | Cada 4 segundos |
| Grado de protección | IP43 |
| Diámetro | 110 mm |
| Altura con base EB0010 | 46 mm |
| Altura con base EB0030 | 80 mm |
| Altura con base ESB10xx | 77 mm |
| Peso (sin base) | 91 g |
| Peso (con base) | 160 g |
| Temperatura de trabajo | -10 °C a +55 °C |
| Humedad relativa | ≤ 95 % sin condensación |
| Certificaciones | EN 54-7, EN 54-17 (0051-CPR-1878) |
| Color | Negro |
El INIM ED100B está orientado a instalaciones de detección de incendios analógicas en bucle donde se requiera aislador de cortocircuito integrado, autodireccionamiento sin programador externo y configuración avanzada de sensibilidad. Resulta especialmente adecuado para edificios de oficinas, instalaciones industriales y cualquier entorno que demande trazabilidad y mantenimiento simplificado mediante tecnología LoopMap.
