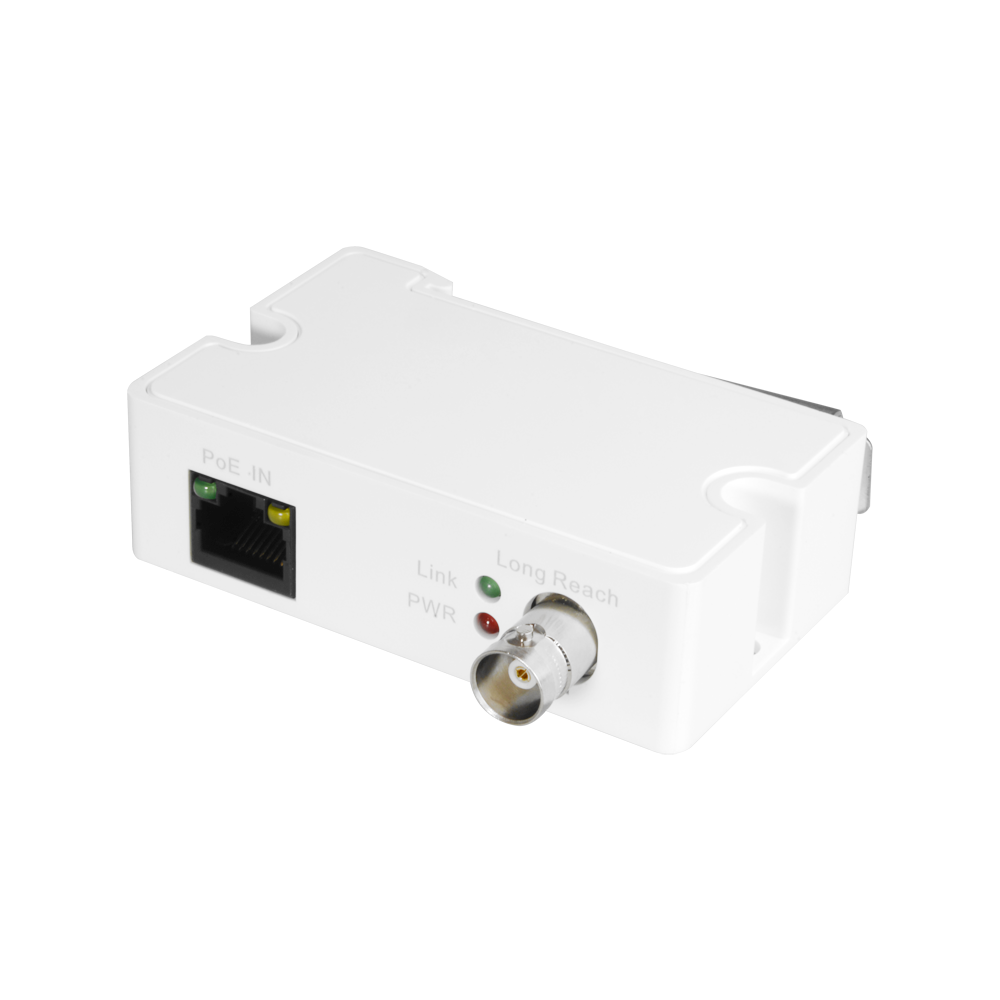

Receptor EoC (Ethernet sobre coaxial) monopuerto de la gama Dahua LR1002. Transmite 1 canal IP a 100 Mbps simétricos sobre cable coaxial RG59 hasta 400 m, y a 10 Mbps hasta 1000 m. Incorpora PoE pasivo a 48 V para alimentar cámaras directamente desde el cable coaxial. Conectores BNC hembra y RJ45. Compatible con transmisor LR1002-1EC. Peso: 61 g.
El Dahua LR1002-1ET es el receptor de la solución EoC (Ethernet over Coax) de la gama LR1002, diseñado para reutilizar infraestructuras de cable coaxial existentes y transmitir un canal IP con alimentación PoE pasiva sin necesidad de tender nuevo cableado estructurado.
La tecnología EoC permite transportar datos Ethernet y alimentación eléctrica simultáneamente a través de cable coaxial RG59 convencional. El LR1002-1ET actúa como receptor en el extremo de cámara: recibe la señal del transmisor LR1002-1EC y la entrega por RJ45 al dispositivo final, al tiempo que le suministra corriente mediante PoE pasivo. Esta arquitectura elimina la necesidad de pasar cable UTP en instalaciones donde ya existe coaxial, reduciendo costes y tiempo de obra.
Sobre cable coaxial RG59, el LR1002-1ET ofrece 100 Mbps simétricos hasta 400 m entre extensores, con una capacidad de carga de hasta 25,5 W alimentado a 53 V DC o hasta 21 W a 48 V DC en tramos de 100 m. A 400 m la capacidad de carga desciende a 16 W con 53 V DC y 9 W con 48 V DC. En modo de largo alcance a 10 Mbps, el sistema llega hasta 1000 m, con 8 W disponibles a 53 V DC y 5 W a 48 V DC a 800 m. Esto cubre la mayoría de perímetros en instalaciones de seguridad electrónica.
El protocolo de alimentación empleado es PoE pasivo a 48 V, con pares 1 y 2 como positivo y pares 3 y 6 como retorno. La alimentación viaja por el propio cable coaxial desde el transmisor hasta el receptor, que la entrega al dispositivo IP conectado por RJ45. No es necesario un inyector PoE independiente en el extremo de cámara.
El LR1002-1ET es compatible con los estándares IEEE 802.3, IEEE 802.3u e IEEE 802.3x, y soporta auto-adaptación MDI/MDIX en el puerto RJ45. Debe instalarse siempre junto al transmisor LR1002-1EC para completar el enlace EoC.
| Campo | Valor |
|---|---|
| Modelo | LR1002-1ET |
| Función | Receptor EoC (Ethernet sobre coaxial) |
| Puerto de red | 1 × 10/100 Mbps Base-TX (RJ45) |
| Puerto coaxial | 1 × BNC hembra |
| Tasa de transmisión | 100 Mbps simétricos (100 Mbps subida / 100 Mbps bajada) |
| Distancia sobre coaxial RG59 a 100 Mbps | Hasta 400 m entre extensores |
| Distancia sobre coaxial RG59 a 10 Mbps | Hasta 1000 m entre extensores |
| Carga PoE a 100 m (48 V / 53 V DC) | 21 W / 25,5 W |
| Carga PoE a 400 m (48 V / 53 V DC) | 9 W / 16 W |
| Carga PoE a 800 m (48 V / 53 V DC) | 5 W / 8 W |
| Protocolo PoE | PoE pasivo 48 V (pares 1,2+ / 3,6 retorno) |
| Estándares de red | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Auto-adaptación | MDI/MDIX |
| Protección contra rayos | Modo común 4 kV / Modo diferencial 2 kV |
| Temperatura de funcionamiento | −30 °C a +65 °C |
| Humedad de funcionamiento | 5 %–95 % |
| Peso | 61 g |
| Dimensiones (An × Pr × Al) | 79 mm × 52 mm × 23 mm |
| Transmisor compatible | LR1002-1EC |
