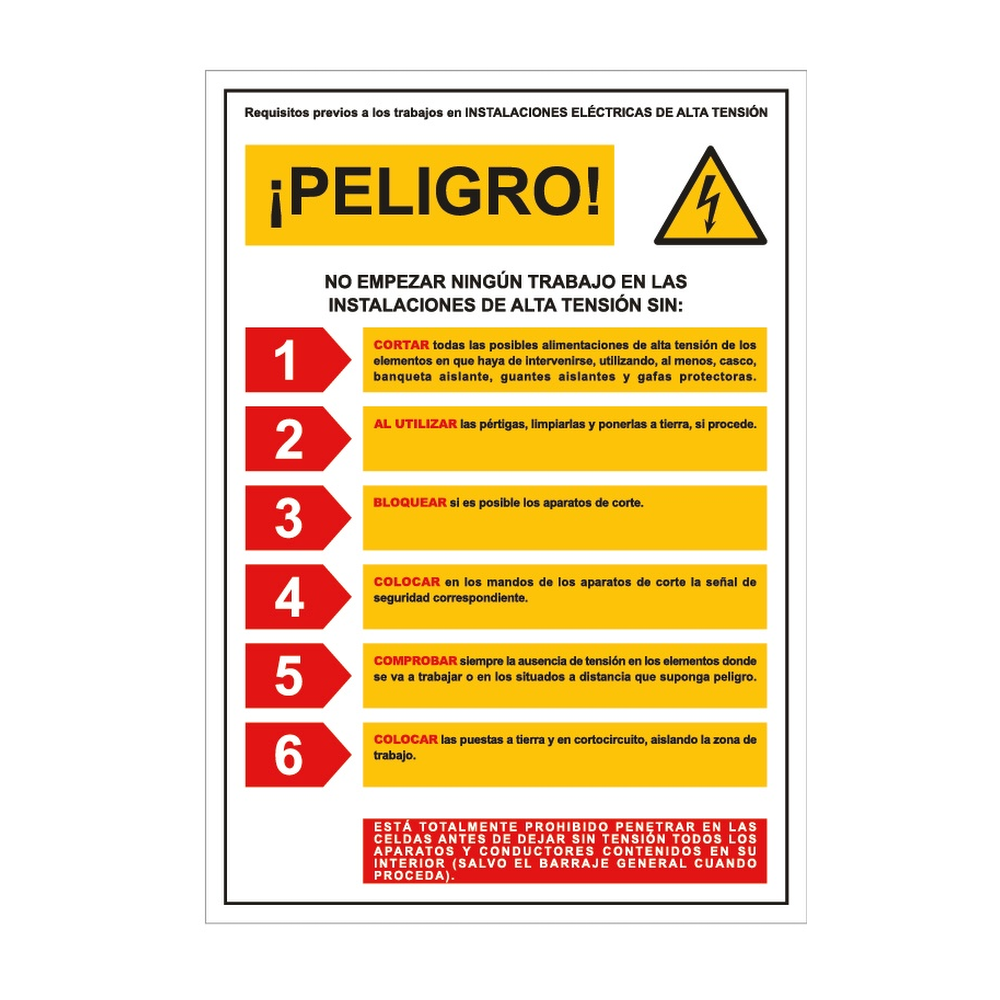

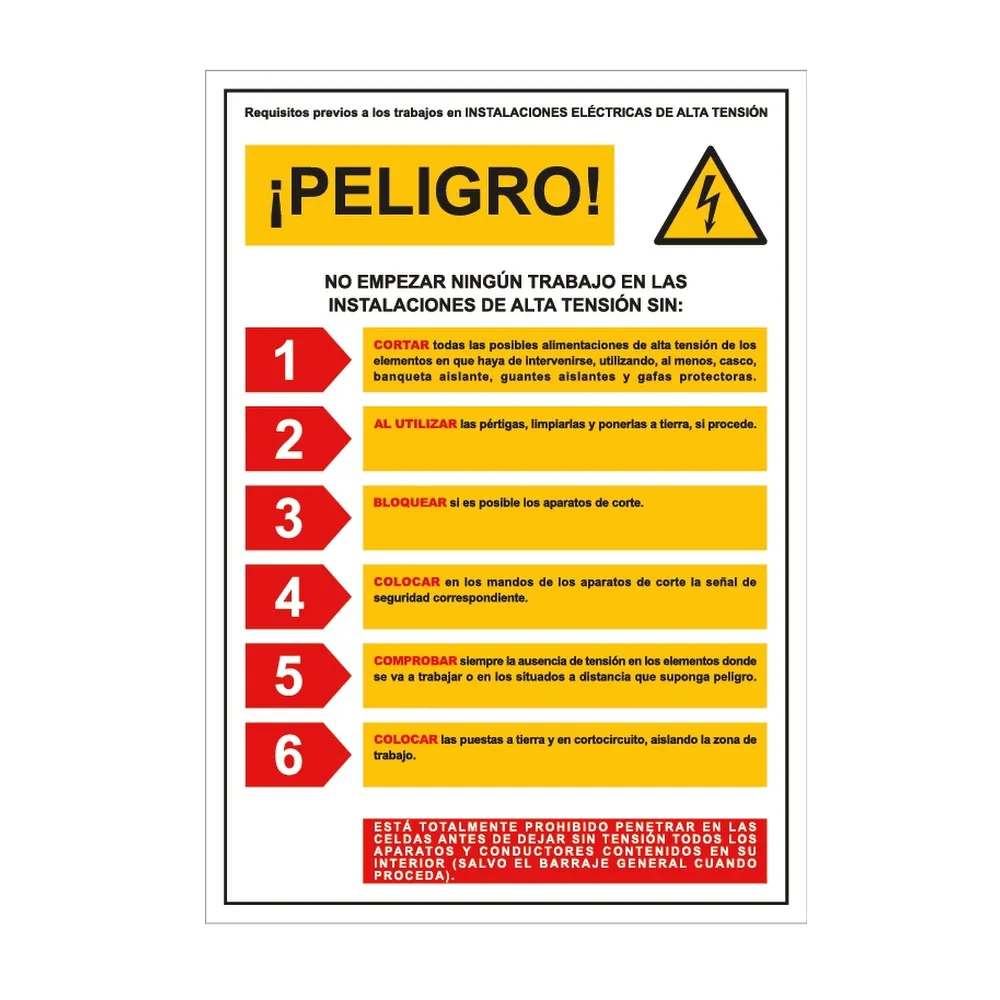

Señal CI-050 de advertencia y prohibición para instalaciones de alta tensión: indica la obligación de no iniciar ningún trabajo hasta completar las medidas de seguridad establecidas por el RD 485/1997 y el RD 614/2001. Fabricada en materiales resistentes homologados (PVC rígido, aluminio o vinilo fotoluminiscente) para entornos industriales con riesgo eléctrico elevado.
En toda instalación de alta tensión, el RD 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico, exige que antes de iniciar cualquier trabajo se ejecuten las cinco reglas de oro: corte efectivo, bloqueo y condena, verificación de ausencia de tensión, puesta a tierra y en cortocircuito, y señalización de la zona de trabajo. La señal CI-050 materializa precisamente ese último paso: avisa a cualquier trabajador o tercero de que la instalación aún no está en condiciones seguras y de que no debe entrar en la zona ni empezar ninguna operación. Complementa los sistemas de consignación y bloqueo (LOTO) y es necesaria tanto en subestaciones y centros de transformación como en líneas aéreas de alta tensión y cuadros de proximidad a elementos en tensión. Su colocación correcta reduce de forma directa los riesgos de electrocución, arco eléctrico y accidentes graves, siendo una medida de precaución de primer orden según las normas de seguridad laboral vigentes.
Comunicar normas, instrucciones de uso y procedimientos de seguridad en zonas de trabajo, oficinas y locales.
Según distancia de lectura y espacio disponible.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
El RD 614/2001 establece cinco pasos obligatorios previos al inicio de cualquier trabajo sin tensión: (1) corte efectivo de todas las fuentes de alimentación, (2) bloqueo y condena de los aparatos de corte, (3) verificación de la ausencia de tensión, (4) puesta a tierra y en cortocircuito de todos los puntos de posible retorno de tensión, y (5) señalización de la zona con carteles como el CI-050. Solo cuando los cinco pasos estan completados puede considerarse seguro el inicio del trabajo.
Los principales riesgos asociados a los trabajos en alta tensión incluyen electrocución por contacto directo o indirecto, quemaduras graves por arco eléctrico, caídas provocadas por el shock electrico y efectos térmicos sobre materiales y equipos. El RD 614/2001 clasifica estos trabajos como de alto riesgo y exige formacion acreditada, equipos de proteccion individual especificos para alta tensión y la colocacion de señalización de prohibicion como la CI-050 durante todo el tiempo que dure la intervencion.
Segun el RD 614/2001 y las instrucciones técnicas complementarias del Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Instalaciones Eléctricas de Alta Tensión (RD 337/2014), los requisitos incluyen: autorización expresa del empresario, formación y capacitación acreditada del trabajador, uso de equipos de protección individual homologados para el nivel de tensión, procedimiento escrito de trabajo y señalización correcta de la zona, incluyendo carteles de prohibicion de inicio de trabajos como el CI-050.
Los factores determinantes del riesgo eléctrico en trabajos de proximidad son: el nivel de tensión de la instalación, la distancia de seguridad al elemento en tensión (definida en el Anexo del RD 614/2001), la humedad ambiental, el tipo de herramientas y equipos utilizados, y la formación del personal. A mayor tensión, mayor es la distancia de seguridad exigida y más estricta debe ser la señalización de la zona, haciendo imprescindible la colocación de la señal CI-050 en todos los accesos.
El RD 614/2001 permite trabajos en tensión únicamente cuando resulte imprescindible por razones de explotación y siempre bajo condiciones muy estrictas: personal específicamente formado y autorizado, uso de herramientas aisladas y equipos de proteccion adecuados al nivel de tensión, y procedimiento de trabajo documentado. En el caso de instalaciones de alta tensión, se exigen además distancias de seguridad reforzadas. Cuando los trabajos se detienen o la zona no esta habilitada, la señal CI-050 debe permanecer visible para impedir el acceso no autorizado.
