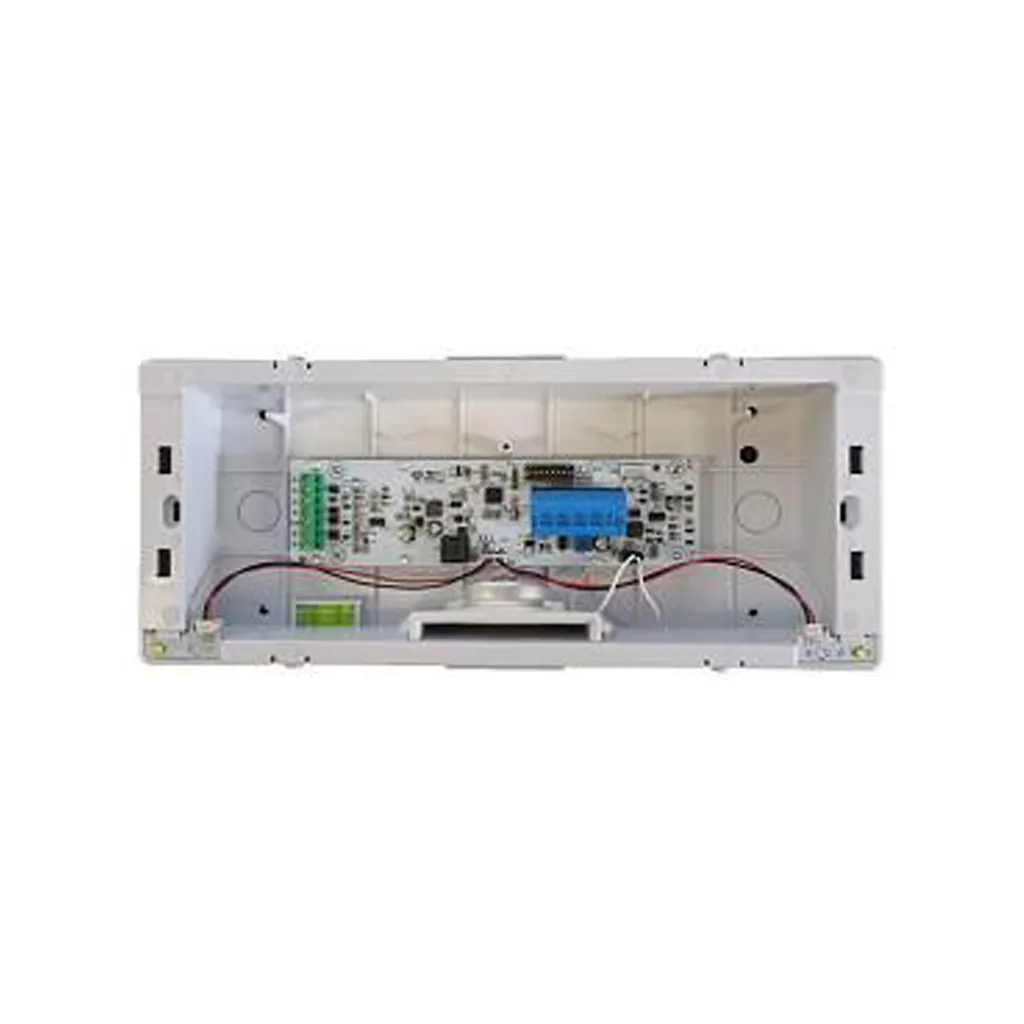

Chasis con tarjeta electrónica convencional correspondiente al indicador visual-acústico Notifier PAN1-PLUS. Certificado según EN54-3 y EN54-23, diseñado para sistemas de detección de incendios en oficinas, hoteles, centros comerciales, hospitales y entornos industriales. Fabricado con materiales no combustibles y autoextinguibles.
El Notifier EL-PAN1-PLUS-CNV es el chasis con tarjeta electrónica convencional del indicador visual-acústico PAN1-PLUS, certificado conforme a EN54-3 y EN54-23. Apto para instalaciones en sistemas de detección de incendios en oficinas, hoteles, centros comerciales, hospitales y entornos industriales.
Los datos técnicos corresponden al conjunto PAN1-PLUS según datasheet oficial Rev. A.2 (11/2019). Consulte la documentación para configuraciones específicas de DIP switch y modos de consumo.
El dispositivo PAN1-PLUS está certificado según EN54-3:2001 + A1:2002 + A2:2006 y EN54-23:2010, con número de certificado 1293-CPR-0597. Además cumple con la norma italiana TR 11607, que establece la frecuencia principal para hoteles entre 0,5 Hz y 1 kHz.
El buzzer interno genera una señal intermitente a 1983 Hz con patrón pulsado a 1,2 Hz. Mediante DIP switch es posible seleccionar cuatro niveles de potencia acústica: 101 dB, 97 dB, 94 dB a 1 m o sonido desactivado. Los modos de sonido disponibles son: modulado, pulsado, bitonial y continuo.
En modo estándar el consumo medio es de 100 mA (140 mA en pico) y la cobertura alcanza 5 × 11 × 11 m. Activando el modo de bajo consumo, el dispositivo trabaja con 70 mA cubriendo hasta 4 × 9 × 9 m, lo que resulta útil en instalaciones con requisitos energéticos más restrictivos.
El PAN1-PLUS permite la sincronización con otros equipos de la misma serie instalados en el mismo entorno, garantizando que las señales luminosas de los strobes se activen de forma coordinada y evitando desfases aleatorios entre ellos.
Fabricado con materiales no combustibles, autoextinguibles y retardantes. La película de etiqueta de texto es de PMMA (polimetilmetacrilato), un material de baja inflamabilidad. El circuito electrónico incorpora protección frente a la inversión de polaridad. Dimensiones: 307 × 117 × 55 mm, peso: 539 g, grado de protección IP 41C.
| Tensión nominal | 24 Vcc (20–30 Vcc) |
|---|---|
| Potencia | 1,7 W @24 V; 2,4 W (DIP7 OFF) |
| Corriente media | 100 mA (estándar) / 70 mA (bajo consumo) |
| Corriente pico | 140 mA |
| Presión sonora máx. (1 m) | 101 dB |
| Frecuencia del flash | 0,6 Hz |
| Frecuencia buzzer interno | 1983 Hz |
| Patrón sonoro principal | Pulsado a 1,2 Hz |
| Cobertura estándar | 5 × 11 × 11 m (H×L×A) |
| Cobertura bajo consumo | 4 × 9 × 9 m |
| Temperatura de funcionamiento | -10 °C a +55 °C |
| Dimensiones | 307 × 117 × 55 mm |
| Peso | 539 g |
| Grado de protección | IP 41C |
| Normativas | EN54-3:2001+A1:2002+A2:2006, EN54-23:2010 |
| Certificado | 1293-CPR-0597 |
El EL-PAN1-PLUS-CNV está indicado para sistemas de detección y alarma de incendios en oficinas, hoteles, centros comerciales, hospitales y entornos industriales. También existe una versión específica para sistemas de extinción. Su capacidad de sincronización lo hace especialmente adecuado en espacios donde se instalan múltiples dispositivos de señalización simultánea.
