Cartel / Señal luminiscente «Recorrido extintor»

SKU: F001-RD

Cartel / Señal luminiscente «Recorrido extintor (derecha)». F001-RD. Clase A o Clase B. Pictograma fotoluminiscente UNE 23033-1:2019. Disponible en formato recorrido 320×160, 632×316 o 949×474 mm, en PVC, Plancha + Adhesivo o Aluminio 0,8 mm.

2.97 +IVA
Medidas
Material
Clase
Orientación
En stock
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general
Protección contra incendios · Equipos PCI
Señalización fotoluminiscente · Clase A y Clase B
UNE 23033-1:2019
Recorrido extintor (derecha)
320 x 160 mm d ≤ 10 m
632 x 316 mm d 10 – 20 m
949 x 474 mm d 20 – 30 m
d = distancia de visualización (metros)
Señal fotoluminiscenteUNE 23033-1:2019F001-RDClase A (280 mcd) y Clase B (108 mcd)Protección contra incendios

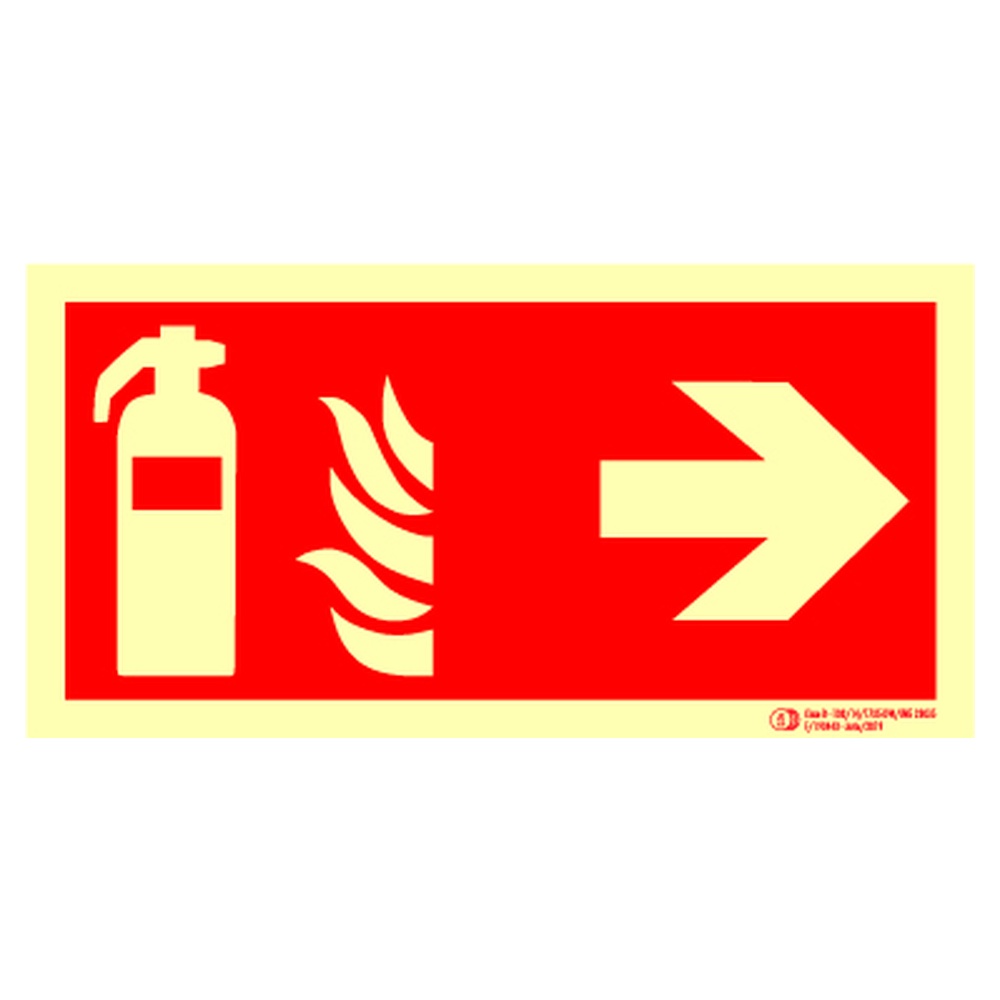

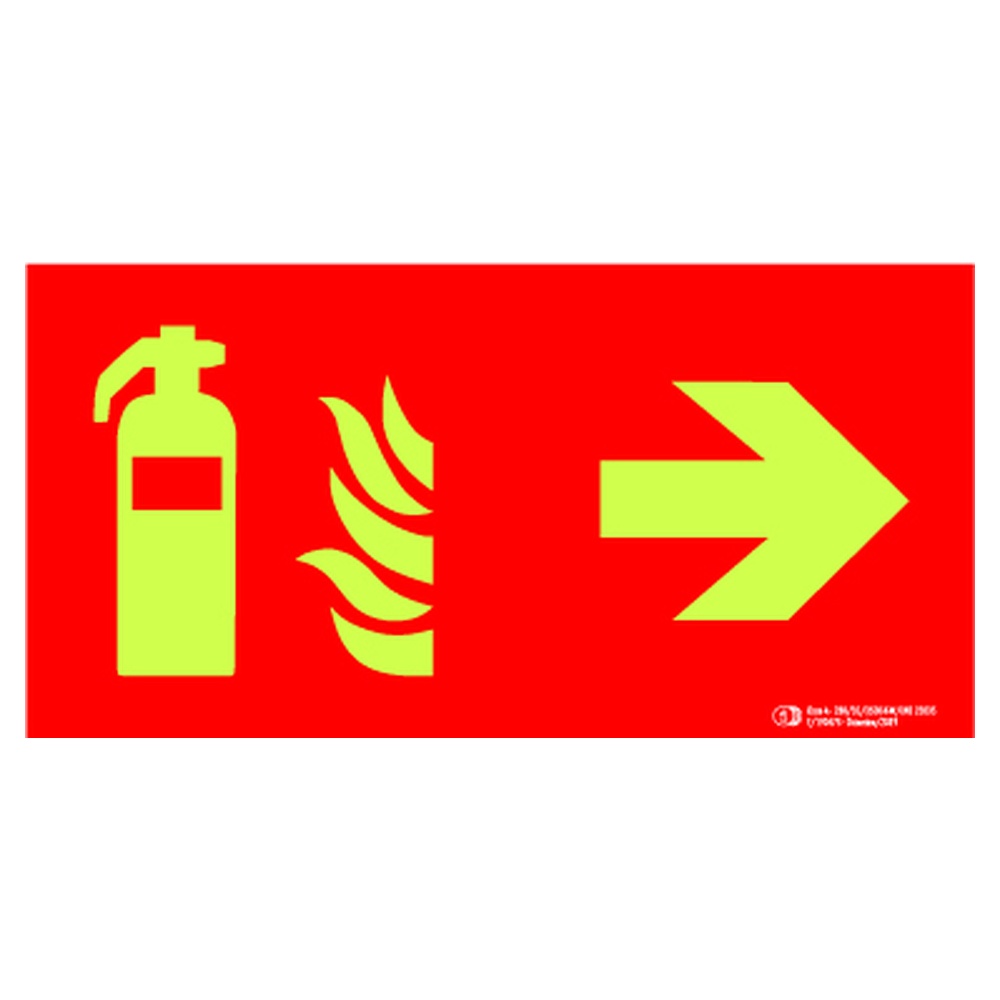

Señal de Recorrido extintor (derecha) fotoluminiscente

Señal direccional indicando la ubicación de un extintor por recorrido (flecha derecha). UNE 23033-1:2019.

¿Para qué sirve esta señal?
Indica el recorrido al extintor más próximo mediante flecha direccional, complementando la señal F001 de identificación del extintor en sí. Se utiliza en pasillos largos, edificios complejos o naves industriales donde el extintor no es directamente visible. La flecha guía al ocupante en evacuación hacia el equipo más cercano sin necesidad de buscar.
Cómo instalarla
En pasillos, esquinas y cambios de dirección, a una altura entre 1,7-2,2 m del suelo (sobre línea de visión). Cada 8-10 m en pasillos largos. Disponible con flecha a derecha o izquierda según orientación del recorrido. Aluminio 0,8 mm en garajes y exteriores; PVC en interiores.
Obligatoriedad y normativa
UNE 23033-1:2019, RD 513/2017 (RIPCI), RD 485/1997, CTE DB-SI 4. Fotoluminiscencia UNE 23035-4.

Materiales disponibles

PVC (A/B según clase)Plancha 1 mm / PVC AdhesivoAluminio 0,8 mm Intemperie
PVC 1 mm (A) / PVC 0,8 mm (B)
Estándar para interiores.
Plancha 1 mm / PVC Adhesivo
PVC luminiscente con vinilo adhesivo.
Aluminio 0,8 mm Intemperie
Exterior o industria pesada.

Aplicaciones por sector

  • Aparcamientos: Recorrido a equipos PCI.
  • Naves industriales: Pasillos largos.
  • Centros comerciales: Galerías.
  • Hospitales: Pasillos a equipos extinción.
  • Edificios públicos: Recorridos.

Normativa aplicable

  • UNE 23033-1:2019 — Signos visuales de seguridad y emergencia.
  • UNE 23035-4 — Productos fotoluminiscentes.
  • RD 485/1997 — Señalización seguridad y salud.
  • RD 513/2017 (RIPCI) — Reglamento PCI.
  • RD 314/2006 (CTE DB-SI) — Seguridad en caso de Incendio.

Preguntas frecuentes

¿Cuándo usar?

Cuando el extintor no es visible directamente.

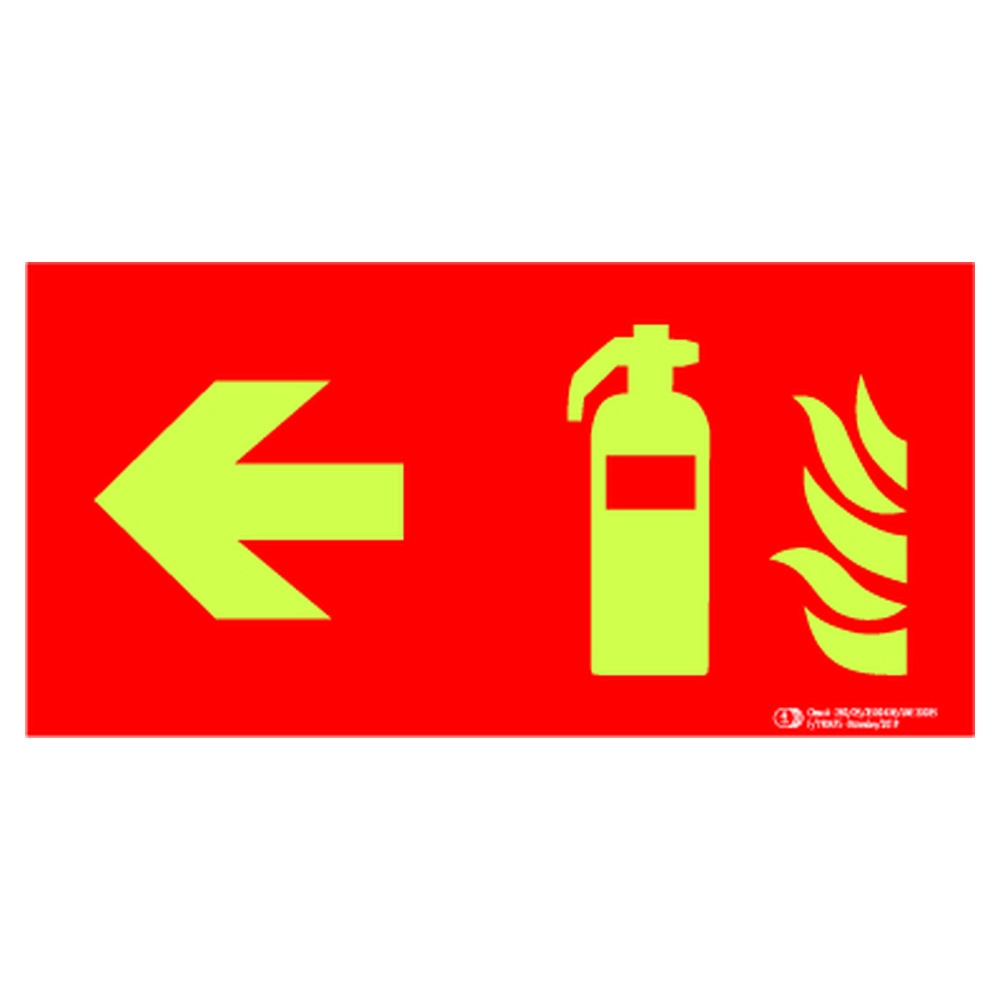

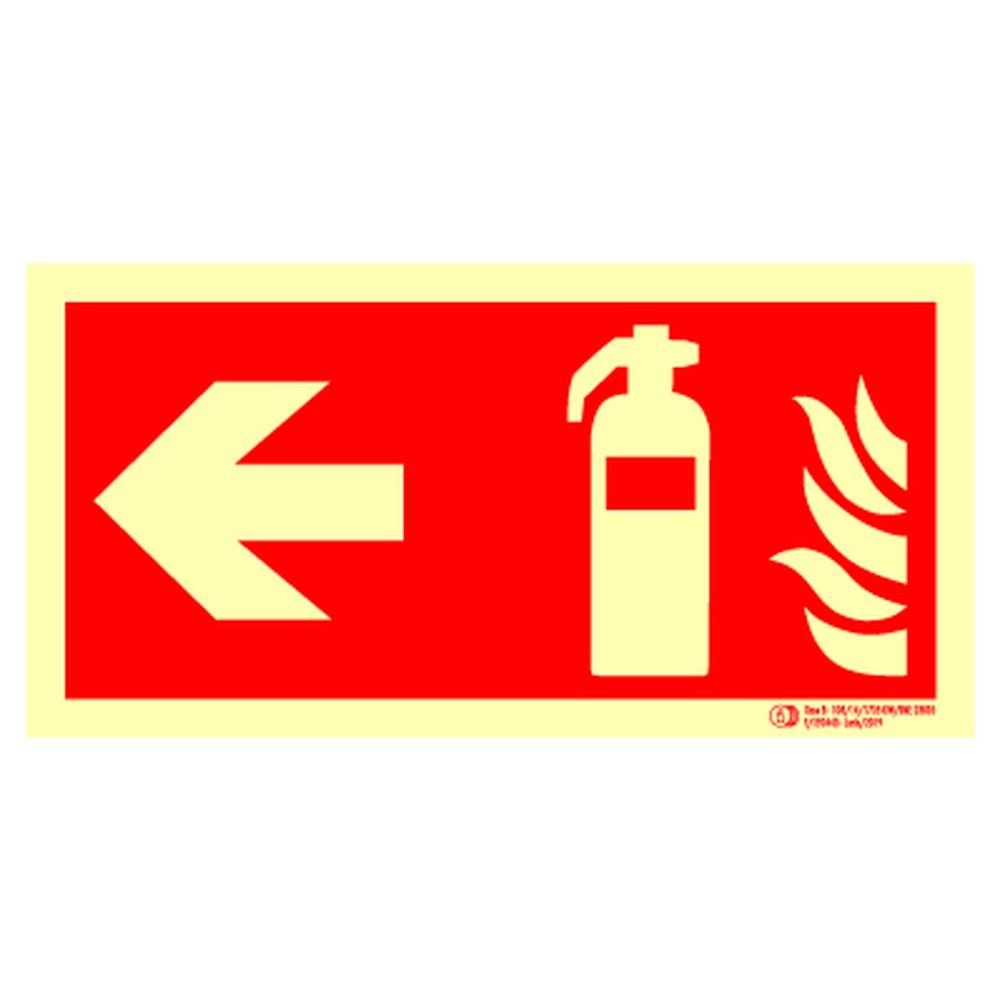

¿Versión izq?

F001-RI (consultar).

¿Tamaños?

320×160 cercano, 632×316 medio, 949×474 grandes pasillos.

¿Obligatorio?

RD 485/1997 anexo III recomienda.
