Camara IP cubo biespectal Hikvision con sensor termico VOx 256×192 (lente 3,6 mm, FOV 50°x37,2°) y sensor optico CMOS 1/5″ 4 Megapixel (lente 1,4 mm, FOV 96,9°x77,2°). Mide temperatura en rango -20 °C a 550 °C con precision maxima de ±2 °C o ±2%, NETD ≤40 mK. Incluye alarma visual de luz blanca hasta 3,5 m, buzzer integrado, fusion de imagen bi-espectral y 17 paletas de color. Alimentacion PoE 802.3af o DC 12 V, proteccion IP67, interfaz RS-485 y soporte Modbus TCP de terceros.
100 disponibles

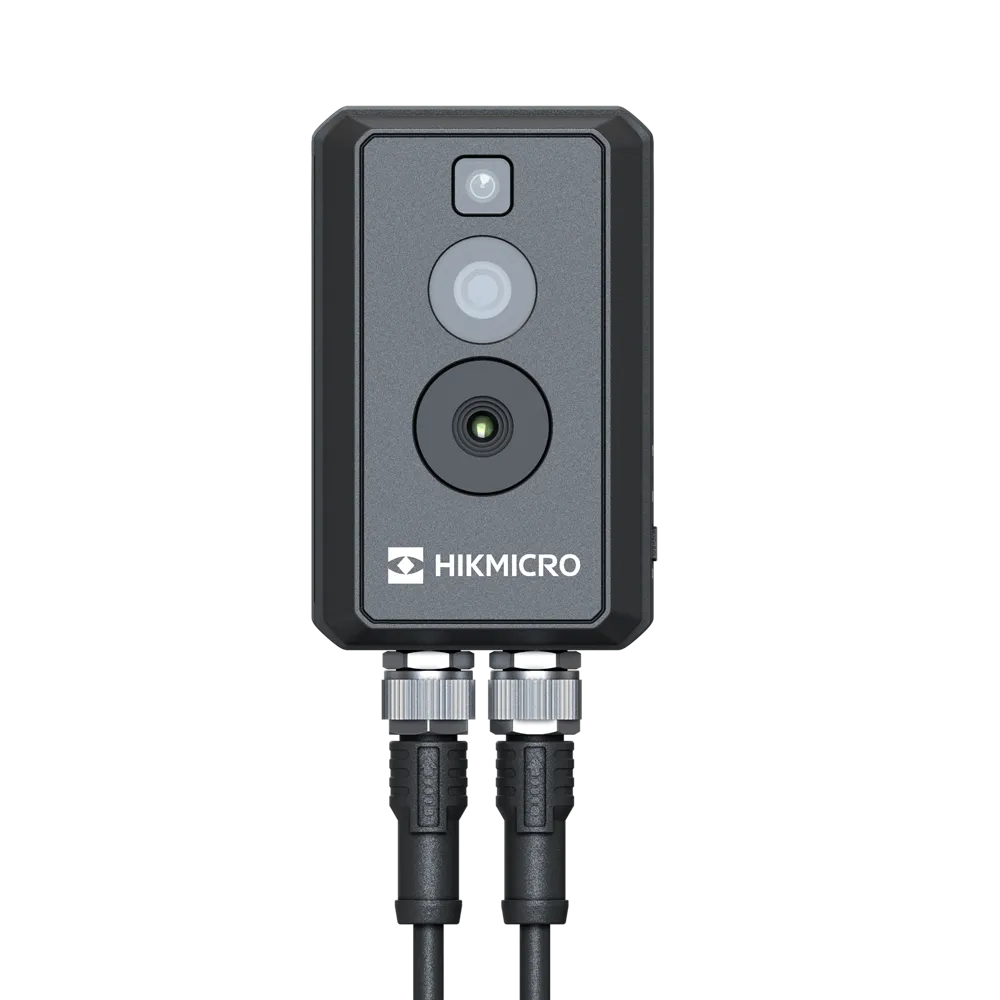

La Hikvision HM-TD3028T-3/Q(B) es una camara IP cubo de doble canal que integra un sensor termico VOx 256×192 con lente de 3,6 mm y un sensor optico CMOS de 4 Megapixel con lente gran angular de 1,4 mm. Diseñada para entornos industriales y de seguridad que requieren deteccion de anomalias de temperatura, prevención de incendios y vigilancia perimetral simultanea, incorpora alarma visual de luz blanca, buzzer acustico, fusion de imagen bi-espectral y soporte para Modbus TCP de terceros. Proteccion IP67 y garantia del detector de 10 anos.
El datasheet oficial es en ingles (idioma de fabrica). Las especificaciones de esta pagina han sido verificadas contra la pagina de producto oficial de Hikvision Espana.
El sensor de matrices de plano focal de oxido de vanadio sin enfriar (VOx UFPA) ofrece una resolucion de 256×192 pixeles con distancia entre pixeles de 12 µm y rango espectral de 8 µm a 14 µm. La sensibilidad termica es ≤40 mK a 25 °C con apertura F1.0, lo que permite detectar diferencias minimas de temperatura. La lente de 3,6 mm proporciona un campo de vision de 50°x37,2° (H x V) y la distancia minima de enfoque es de 0,3 m. El zoom digital permite ampliar x2 y x4.
El sensor optico 1/5″ CMOS de escaneo progresivo captura video en 2688×1520 (4 Megapixel) con lente de 1,4 mm que ofrece un amplio campo de vision de 96,9°x77,2°. La iluminacion minima es de 0,06 Lux a F2.2 con AGC activo (0 Lux con IR). El WDR de 120 dB garantiza imagen equilibrada en escenas con alto contraste luminoso. La velocidad de obturador va de 1 s a 1/100.000 s.
La camara admite 3 tipos de reglas de medicion de temperatura (punto, area y linea) con un maximo de 21 reglas simultaneas. El rango de medicion cubre de -20 °C a 550 °C con una precision maxima de ±2 °C o ±2%. Cuando se detecta una temperatura fuera de los umbrales configurados, se activan automaticamente la alarma de luz blanca (alcance hasta 3,5 m) y el buzzer integrado, ademas de las salidas de alarma configurables.
El procesamiento de imagen incluye fusion bi-espectral para mostrar los detalles del canal optico superpuestos sobre el canal termico, e imagen en imagen (PiP) para visualizar simultaneamente ambos canales. Dispone de 17 paletas de color: Blanco caliente, Negro caliente, Fusion 1, Arcoiris, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Fuego helado, Lluvia, Rojo caliente, Verde caliente, Azul oscuro, Invierno y Verano. El modo de coloracion objetivo esta disponible en blanco caliente y negro caliente.
La interfaz Ethernet RJ45 autoadaptativa 10/100/1000 M con PoE 802.3af (clase 2) simplifica la instalacion. La interfaz RS-485 (half duplex) permite integracion con Modbus TCP de terceros. Soporta ONVIF Perfil S, G y T, ISAPI, ISUP, HIKVISION SDK y OTAP. La vista en vivo admite hasta 20 canales simultaneos y hasta 32 usuarios con 3 niveles de acceso. La seguridad incluye cifrado HTTPS, IEEE 802.1x y filtrado de IP.
| Modulo Termico | |
|---|---|
| Sensor de Imagen | Matrices de plano focal de oxido de vanadio sin enfriar |
| Resolucion | 256 × 192 |
| Distancia entre pixeles | 12 µm |
| Rango Espectral | 8 µm a 14 µm |
| NETD | ≤40 mK (25 °C, F1.0) |
| Longitud Focal (termica) | 3,6 mm |
| IFOV | 3,33 mrad |
| Campo de Vision (termico) | 50° × 37,2° (H × V) |
| Minima Distancia de Enfoque | 0,3 m |
| Apertura (termica) | F1.0 |
| Zoom digital | ×2, ×4 |
| Modulo Optico | |
| Sensor de Imagen (optico) | 1/5″ CMOS de Escaneo Progresivo |
| Resolucion (optica) | 2688 × 1520 |
| Minima Iluminacion | 0,06 Lux @ (F2.2, AGC ON); 0 Lux con IR |
| Velocidad de obturador | 1 s a 1/100.000 s |
| Longitud Focal (optica) | 1,4 mm |
| Campo de Vision (optico) | 96,9° × 77,2° (H × V) |
| Apertura (optica) | F2.2 |
| WDR | 120 dB |
| Efecto de imagen | |
| Fusion de Imagen Bi-espectral | Mostrar los detalles del canal optico en el canal termico |
| Imagen en Imagen | Mostrar la imagen parcial del canal termico en toda la pantalla del canal optico |
| Coloracion objetivo | Si. Compatible en modo blanco caliente y negro caliente. |
| Alarma audible y visual | |
| Rango de luz blanca | Hasta 3,5 m |
| Alarma visual | Si. Alarma de luz blanca |
| Alarma de audio | Zumbador activado cuando sucede la alarma |
| Funcion Smart | |
| Medicion de la temperatura | 3 tipos de reglas de medicion de temperatura (punto, area, linea), 21 reglas en total |
| Rango de Temperatura | -20 °C a 550 °C (-4 °F a 1022 °F) |
| Precision de Temperatura | Max (±2 °C, ±2%) |
| Video y Audio | |
| Flujo Principal (termico) | 25 fps (1280 × 960, 1280 × 720, 704 × 576, 640 × 512) |
| Flujo Principal (optico) | 50 Hz: 25 fps (2688×1520, 2560×1440, 1920×1080, 1280×960, 1280×720); 60 Hz: 30 fps |
| Sub-stream (termico) | 25 fps (704 × 576, 640 × 512, 320 × 240) |
| Sub-stream (optico) | 50 Hz: 25 fps (704×576, 352×288); 60 Hz: 30 fps (704×480, 352×240) |
| Compresion de Video | Flujo Principal: H.265/H.264; Sub-Stream: H.265/H.264/MJPEG |
| Video e imagen | |
| Paletas de color | 17 tipos (Blanco caliente, Negro caliente, Fusion 1, Arcoiris, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Fuego helado, Lluvia, Rojo caliente, Verde caliente, Azul oscuro, Invierno, Verano) |
| Red | |
| Protocolos | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP |
| Almacenamiento en red | NAS (NFS, SMB/CIFS), ANR (Reabastecimiento automatico de red) |
| API | ISAPI, ISUP, HIKVISION SDK, ONVIF (Perfil S, G, T), OTAP, Modbus TCP de terceros |
| Vista en Vivo Simultanea | Hasta 20 canales |
| Nivel de usuario | Hasta 32 usuarios, 3 niveles: Administrador, Operador, Usuario |
| Seguridad | Autenticacion de usuario, vinculacion MAC, cifrado HTTPS, IEEE 802.1x, filtrado de IP |
| Cliente | iVMS-4200, Hik-Connect |
| Interfaz | |
| Salida de alarma | 2, salida de alarma (acciones de respuesta configurables) |
| Accion de alarma | Salida de rele / Captura inteligente / Subida por FTP / Vinculo por correo electronico |
| Interfaz de comunicacion | 1 x RJ45 Ethernet 10/100/1000 M; 1 x RS-485 (half duplex) |
| General | |
| Fuente de alimentacion | 12 VDC, Max. 5 W; PoE (802.3af, clase 2) |
| Temperatura de funcionamiento (medicion precisa) | -20 °C ~ 60 °C, <90% HR |
| Temperatura de funcionamiento (operacion normal) | -40 °C ~ 70 °C, <90% HR |
| Nivel de Proteccion | IP67 |
| Dimensiones | 56 mm × 38,9 mm × 111,2 mm (2,20″ × 1,53″ × 4,38″) |
| Peso | Aprox. 335 g (0,74 lb) |
| Aprobacion EMC | CE-EMC (EN 55032:2015, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN50130-4:2011+A1:2014); RCM; IC; KC |
| Aprobacion Seguridad | CB: IEC 62368-1:2014+A11; CE-LVD: EN 62368-1:2014/A11:2017; LOA: SANS/IEC 60950-1 |
| Aprobacion Entorno | CE-RoHS: 2011/65/EU; WEEE: 2012/19/EU; Reach: Reglamento (EC) No 1907/2006 |
| Aprobacion Proteccion | IP67: IEC 60529-2013 |
La HM-TD3028T-3/Q(B) esta disenada para instalaciones que requieren deteccion preventiva de temperatura y vigilancia visual simultanea en espacios interiores y exteriores: proteccion perimetral de instalaciones industriales, control termico de maquinaria y cuadros electricos, prevencion de incendios en almacenes y areas de produccion, monitorizacion de puntos calientes en subestaciones electricas y centros de datos, y cualquier aplicacion donde la medicion de temperatura hasta 550 °C sea critica. La combinacion de canal termico y optico gran angular facilita su instalacion en un unico punto de vigilancia.
