Cajas, carcasas y conexión

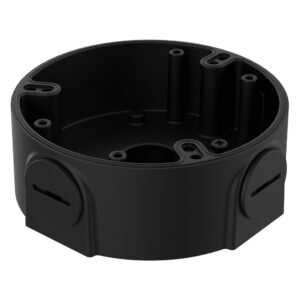

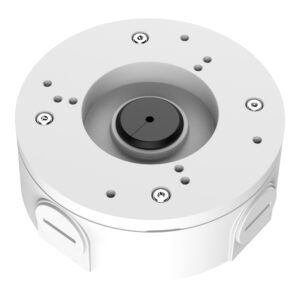

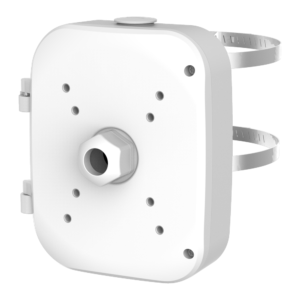

Si la cámara va en exterior y el cable sale por la pared, la caja de conexiones es lo que evita que el empalme RJ45 y la alimentación acaben con humedad. Son piezas que se intercalan entre la base de la cámara y el paramento: la Dahua PFA2310R-B para bullet, la PFA5300R impermeable o la MOVOK VK-BOX-UNIVERSAL cuando no tienes claro el modelo exacto. Pide siempre la caja del mismo fabricante que la cámara si quieres que el paso de cable y la rosca coincidan sin adaptadores.

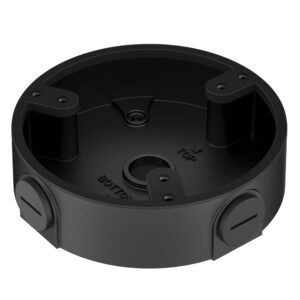

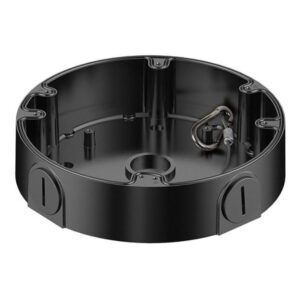

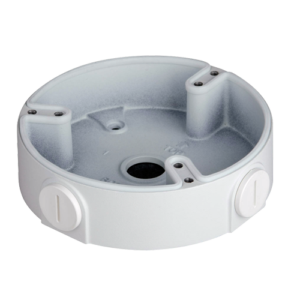

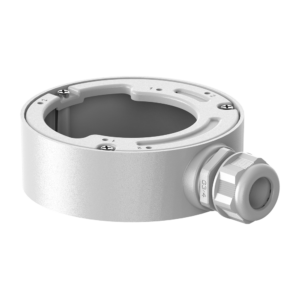

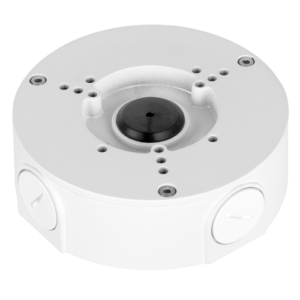

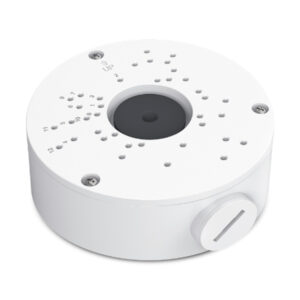

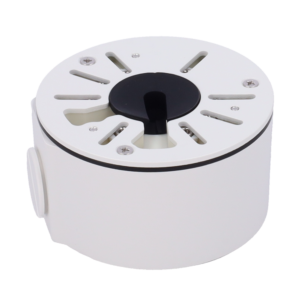

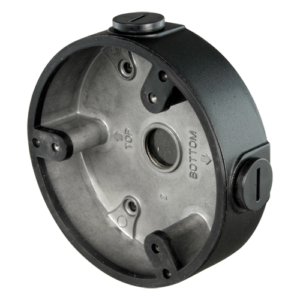

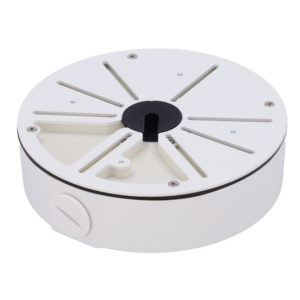

Los minidomos y domos pequeños se montan sobre cajas redondas de perfil bajo, que ocultan el conector y dan altura para el radio de curvatura del cable. En esta familia entran las MOVOK ACCESSORIES VK-BOX-B1, VK-BOX-T1, VK-BOX-TD3, VK-BOX-TP1 y VK-BOX-P3, además de la versión VK-BOX-UNIVERSAL-XS para cuerpos compactos. Antes de pedir, mira el diámetro de la base de tu domo y el patrón de anclaje: es lo único que determina si la caja encaja o te obliga a taladrar de nuevo.

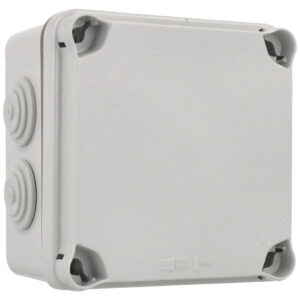

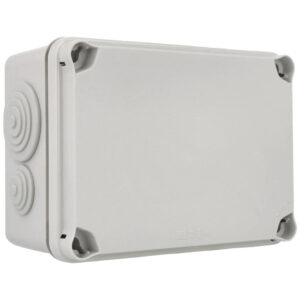

IP65 protege frente a chorros de agua y polvo, y es el grado habitual de una caja estanca de superficie como la MOVOK VK-BOX-IP65, que además lleva cerradura para que nadie manipule el interior. IP66 aguanta chorros potentes: es lo que ofrecen cajas de alimentación y conexiones como la Dahua PFA6400SA anticorrosión o la PFA6330X para dos cámaras bullet o domo. IP68 se reserva a inmersión, como el prensaestopas de acero inoxidable 316L Dahua ZAEX02. Fachada expuesta o litoral asturiano: sube de grado y busca acabado anticorrosión.

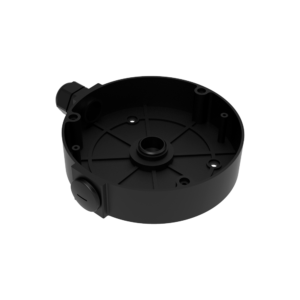

Una PTZ mueve más cableado y suele ir en poste o esquina alta, así que pide caja específica: la Dahua PFA730 impermeable para la serie PTZ1A resuelve el conexionado sin dejar el mazo colgando. En atmósferas explosivas hay accesorios antiexplosión, como el tubo flexible Dahua ZANXG-1.0 de 1 metro y el prensaestopas ZAEX02 IP68 en acero inoxidable 316L. Si tu instalación es ATEX, el accesorio de paso de cable no es opcional: forma parte de la protección del conjunto.

De poco sirve la cámara si se llevan el grabador. Los arcones Global de la serie VR, fabricados por Arcas Ollé, protegen videograbadores de hasta 1U de rack: puerta y marco de acero de 4 mm, cuerpo de 2 mm y rejillas de ventilación con ventanas posteriores para el cableado. El VR-100 y el VR-110 llevan cerradura mecánica de llave; el VR-100E monta cerradura de combinación electrónica con apertura retardada configurable de 0 a 20 minutos. El VR-120 es el más grande de la serie, con 69 litros y 225×615×550 mm exteriores.

Regla práctica: mide lo que tiene que ir dentro (conector, latiguillo, fuente, balun o inyector PoE) y añade holgura para el radio de giro del cable. En cajas grandes tipo arcón, revisa las cotas exteriores frente al hueco de armario o pared y comprueba dónde caen las ventanas de paso de cable. Un VR-120 de 69 litros no cabe en cualquier rincón, y el peso —26 kg en vacío— condiciona el anclaje. Si dudas entre dos medidas, elige la mayor: sobra sitio para ampliar.

Para instalaciones autónomas con placa solar existen envolventes enterrables como la Dahua PFM374-H400, dimensionada para dos baterías de 12 V y 200 Ah. Es la solución cuando no hay caseta ni armario y hay que dejar el acumulador protegido y fuera de la vista. Si tu punto de cámara es aislado, planifica junto a la caja el resto: paso de cable estanco, prensaestopas del diámetro correcto y una caja de conexiones anticorrosión para la parte de señal.

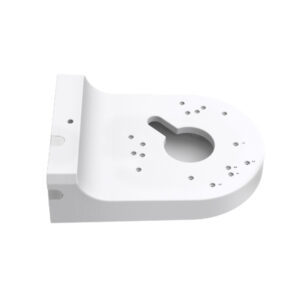

Muchas cajas se combinan con soportes de pared, poste o techo del mismo fabricante, como el X-Security PFA13F-E, y hay cajas de conexiones universales tipo HONEYWELL HQA-BB3 para cámaras CCTV e IP de distintos orígenes. Antes de pedir, ten a mano la referencia exacta de la cámara: los fabricantes publican tablas de compatibilidad por serie y una caja de la familia equivocada obliga a improvisar con silicona. Si no encuentras la correspondencia, escríbenos con el modelo y te decimos qué accesorio pedir.

Parte de estas referencias las tenemos en stock y otra parte se fabrica bajo pedido, así que si tu obra tiene fechas ajustadas o necesitas varias unidades de la misma caja, escríbenos por email antes de cursar el pedido y confirmamos disponibilidad. No hay pedido mínimo: puedes pedir una caja de conexiones suelta o un lote completo para una instalación. Y si tienes dudas sobre qué modelo encaja con tu cámara, qué grado IP te conviene o qué arcón admite tu grabador, consúltanos y te asesoramos antes de comprar. Vendemos y asesoramos; la instalación la ejecutas tú o tu equipo, con condiciones específicas para instaladores e integradores.
