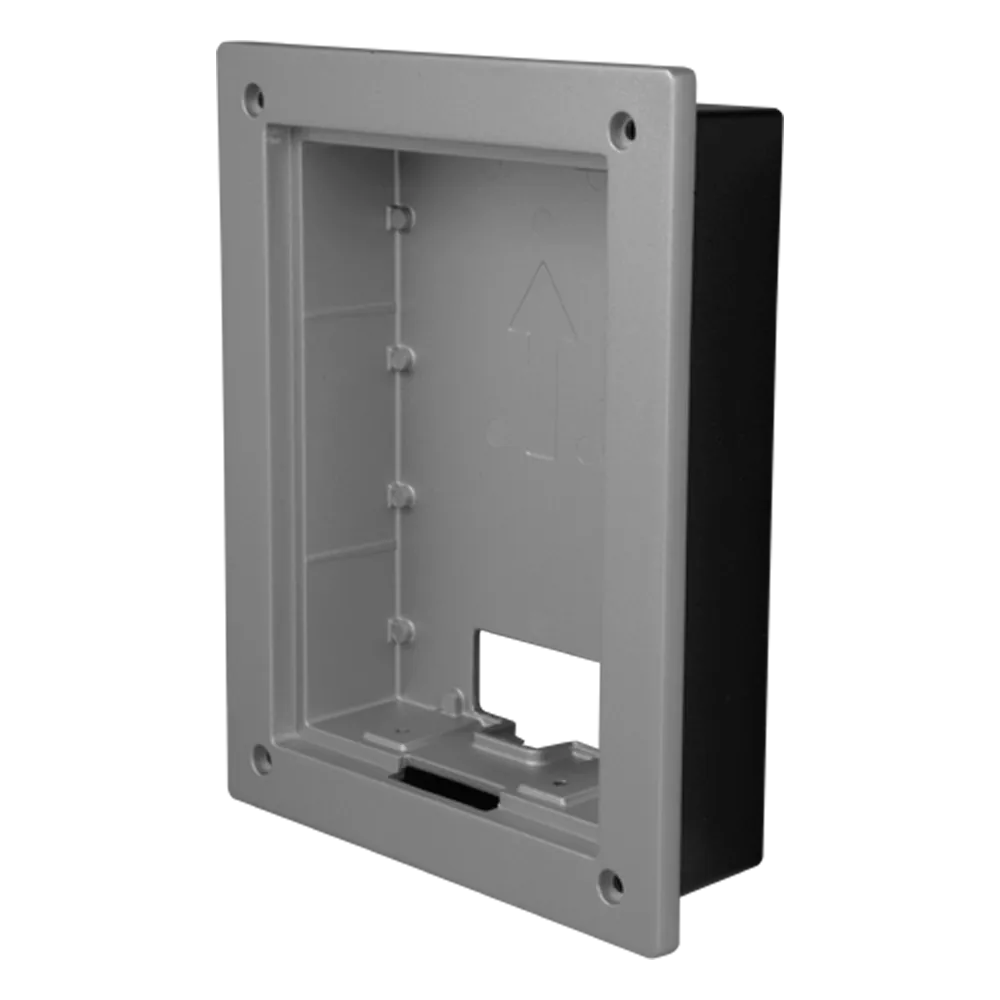

La Dahua VTM114 es una caja de montaje para instalación empotrada en pared, compatible con los videoporteros de la serie VTO2202F-P. Fabricada en aleación ADC12, permite una integración limpia y discreta en el paramento. El proceso de montaje se realiza en seis pasos y garantiza un acabado profesional con anillos antihumedad incluidos.
La Dahua VTM114 es una caja de montaje diseñada para instalar empotrada en pared los videoporteros de la serie VTO2202F-P. Fabricada en aleación ADC12, ofrece un acabado robusto y un proceso de instalación estructurado en seis pasos claramente definidos.
Las imágenes y especificaciones pueden estar sujetas a cambios sin previo aviso. Consulte siempre la documentación técnica oficial.
La caja VTM114 está fabricada en aleación de aluminio ADC12, garantizando solidez estructural durante la instalación empotrada. La solución consta de una tapa trasera que se fija al paramento y una tapa frontal donde se monta el videoportero.
Las dimensiones frontales son 128,9 mm × 162,9 mm × 34,5 mm (5,08″ × 6,42″ × 1,36″) y las traseras 123,0 mm × 157,0 mm × 35,0 mm (4,84″ × 6,18″ × 1,38″). El hueco en la pared debe ser mayor de 113,0 mm × 149,0 mm × 35,0 mm y menor de 123,0 mm × 157,0 mm × 35,0 mm.
1. Instalar la tapa trasera en la pared. 2. Colocar el VTO sobre la tapa frontal. 3. Fijar el VTO a la tapa frontal con dos tornillos M3×8 desde la parte inferior. 4. Introducir la tapa frontal (con el VTO) en la tapa trasera. 5. Colocar los anillos antihumedad en los tornillos M3×8. 6. Atornillar cuatro tornillos M3×8 con anillo antihumedad en la tapa frontal.
| Material | ADC12 |
|---|---|
| Dimensiones frontales | 128,9 mm × 162,9 mm × 34,5 mm (5,08″ × 6,42″ × 1,36″) |
| Dimensiones traseras | 123,0 mm × 157,0 mm × 35,0 mm (4,84″ × 6,18″ × 1,38″) |
| Hueco de pared (mínimo) | > 113,0 mm × 149,0 mm × 35,0 mm |
| Hueco de pared (máximo) | < 123,0 mm × 157,0 mm × 35,0 mm |
| Compatibilidad | VTO2202F-P |
| Tipo de instalación | Empotrada en pared |
Ideal para instalaciones de videoportería en edificios residenciales y comerciales donde se requiera un acabado empotrado limpio y profesional con los videoporteros Dahua de la serie VTO2202F-P.
