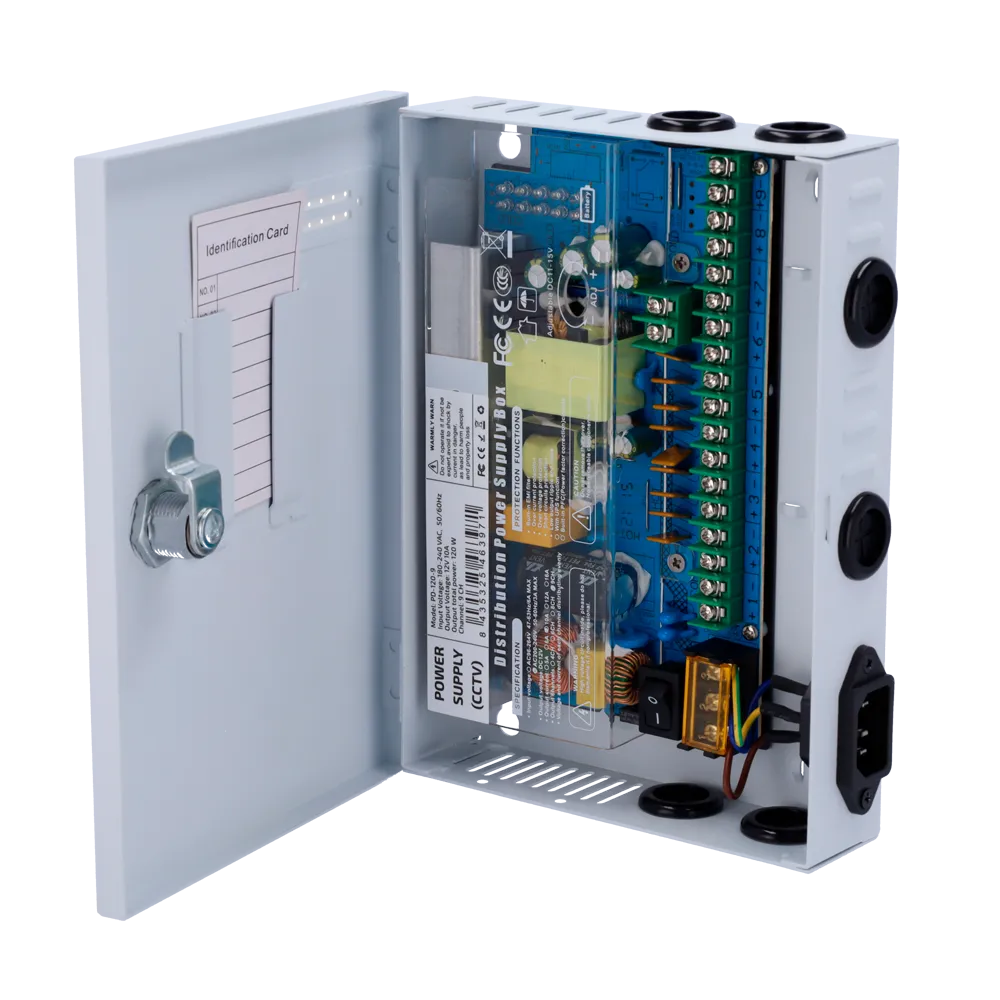

La caja de distribución PD-120-9-FUSE representa la solución profesional para instaladores y empresas de mantenimiento que requieren centralizar la alimentación de sistemas de seguridad electrónica. Con capacidad para alimentar hasta 9 dispositivos simultáneamente a 12V DC, este distribuidor de potencia simplifica el cableado y mejora la organización en cuadros de control y armarios rack.

Fabricada con carcasa metálica de alta resistencia, ofrece protección mecánica superior frente a golpes y condiciones ambientales adversas, cumpliendo con los estándares de calidad exigidos en instalaciones comerciales e industriales. Su diseño compacto permite montaje en espacios reducidos sin comprometer la accesibilidad a las conexiones.

Características Técnicas y Protección Eléctrica

El modelo PD-120-9-FUSE integra una entrada de alimentación AC 180-246V 50-60Hz, compatible con la red eléctrica española y europea, proporcionando flexibilidad ante variaciones de tensión. La fuente interna convierte la corriente alterna en 12V DC estabilizados, con una potencia total de 120W distribuible entre las 9 salidas.

Cada salida cuenta con protección individual mediante fusible rearmable, característica fundamental que previene sobrecargas y cortocircuitos sin necesidad de reemplazar componentes. Esta protección activa garantiza que un fallo en un dispositivo conectado no afecte al resto del sistema, manteniendo operativos los equipos críticos de seguridad.

Las conexiones se realizan mediante par de cobre con bornes de tornillo, asegurando contacto eléctrico estable y permitiendo cables de diferentes secciones. Esta versatilidad facilita la instalación tanto con cable rígido como flexible, adaptándose a las necesidades específicas de cada proyecto.

Aplicaciones en Sistemas de Seguridad y Videovigilancia

La caja de distribución PD-120-9-FUSE resulta especialmente indicada para instalaciones de videovigilancia CCTV donde múltiples cámaras analógicas o dispositivos auxiliares requieren alimentación centralizada. Permite reducir el número de fuentes individuales, minimizando puntos de fallo y simplificando el mantenimiento preventivo.

En sistemas de control de acceso, este distribuidor alimenta simultáneamente lectores de tarjetas, cerraduras electromagnéticas de bajo consumo, pulsadores de salida y módulos de control. La protección por fusible rearmable evita intervenciones urgentes nocturnas, ya que el sistema se recupera automáticamente tras eliminar la causa de la sobrecarga.

También resulta adecuado para sistemas de detección de intrusión, alimentando detectores volumétricos, contactos magnéticos, sirenas de interior y módulos de comunicación. La estabilidad de la tensión de salida garantiza el correcto funcionamiento de sensores sensibles a variaciones eléctricas.

Instalación y Mantenimiento Profesional

La instalación del PD-120-9-FUSE debe realizarse por personal cualificado conforme al REBT (Reglamento Electrotécnico de Baja Tensión), asegurando conexión a tierra adecuada y protección magnetotérmica en el cuadro general. Se recomienda dimensionar correctamente la carga de cada salida para no superar los 120W totales del sistema.

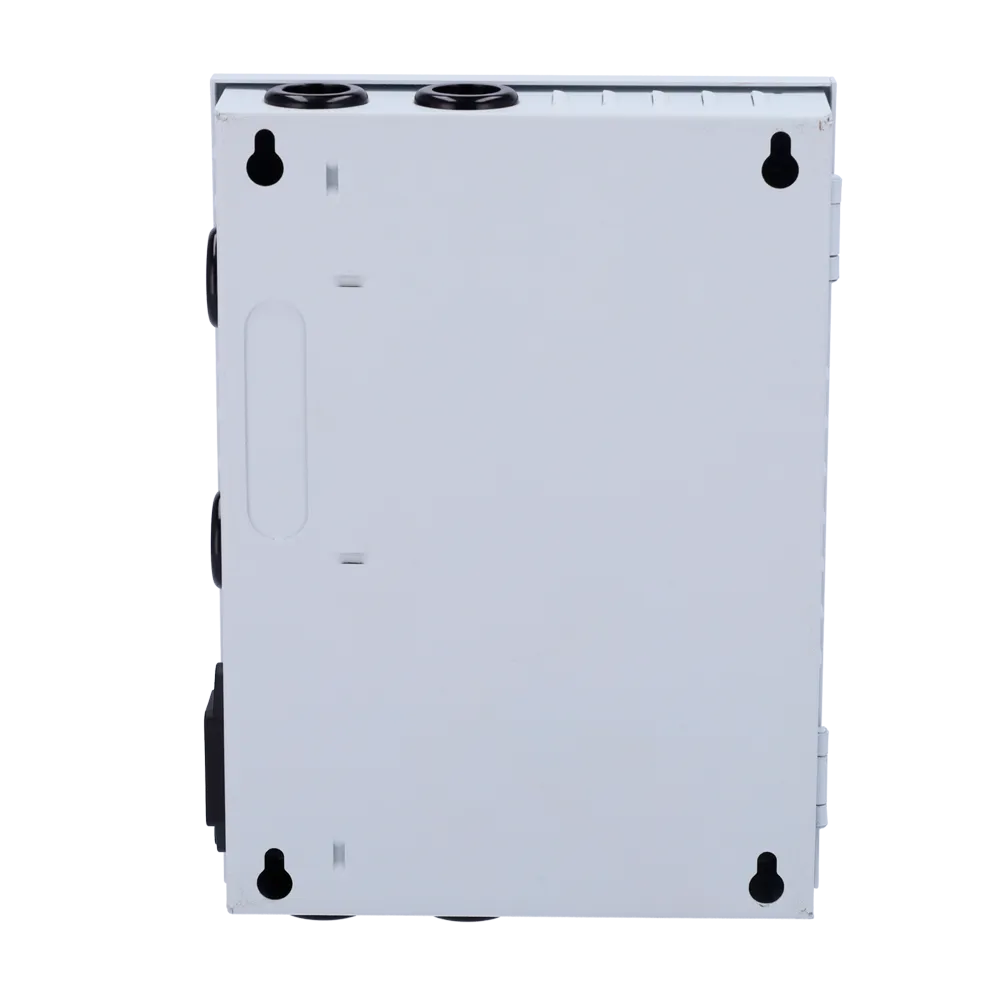

El montaje en carcasa metálica facilita la fijación mediante tornillos a pared o superficie plana, permitiendo orientación vertical u horizontal según necesidades del armario rack o cuadro eléctrico. La disipación térmica pasiva de la carcasa metálica elimina la necesidad de ventilación forzada en condiciones normales de uso.

Para mantenimiento preventivo, se aconseja inspección semestral de conexiones, verificando apriete de bornes y ausencia de oxidación. La protección por fusible rearmable reduce drásticamente los costes de mantenimiento correctivo al eliminar la necesidad de stock de fusibles de repuesto.

La compatibilidad con equipos de diferentes fabricantes convierte a la PD-120-9-FUSE en elemento versátil para ampliaciones de sistemas existentes o nuevas instalaciones integrales de seguridad electrónica.
