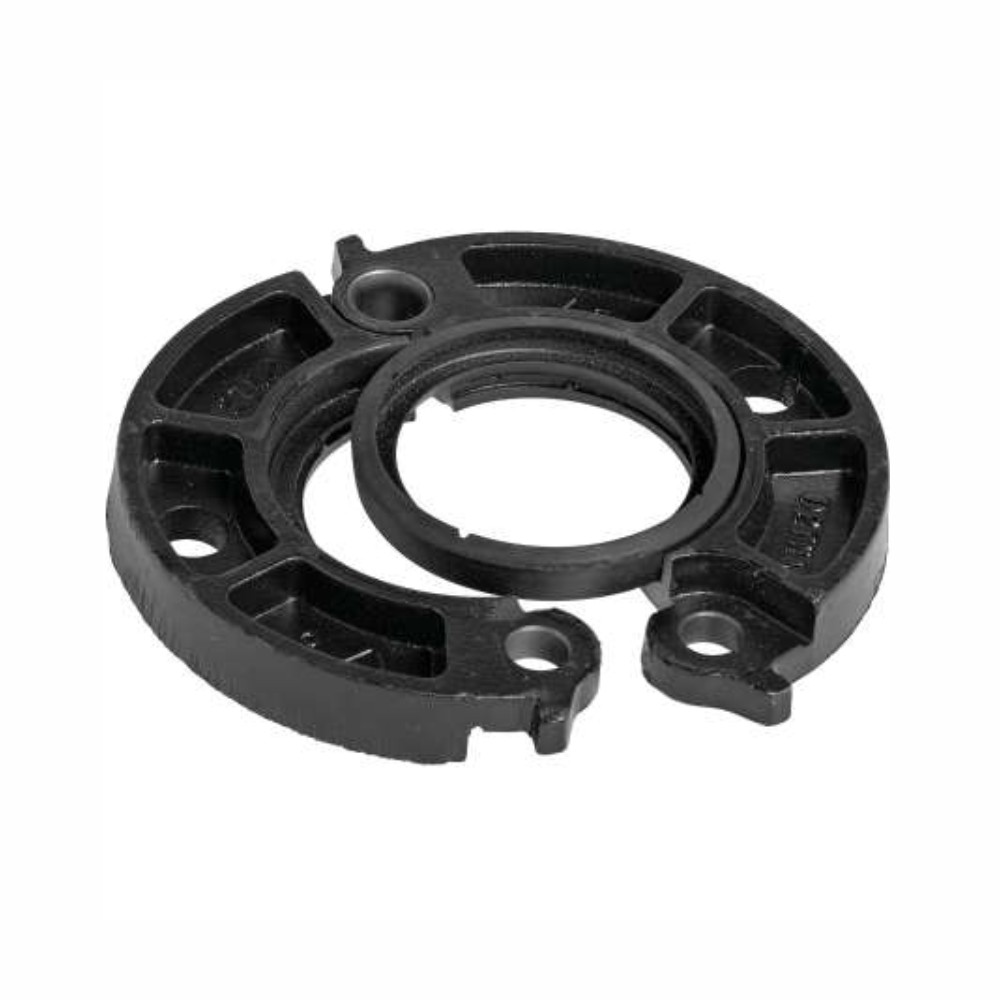

Brida adaptadora Victaulic Vic-Flange Estilo 741 para sistemas de tubería ranurada en instalaciones de protección contra incendios. Conexión versátil entre sistema ranurado Victaulic y bridas PN10/PN16 o ANSI Clase 125/150. Diámetros de 2'' a 12'' (50-300 mm) con presión máxima de 20 bar, ideal para puestos de control de rociadores y conexiones en sistemas húmedos, secos o diluvio según RIPCI RD 513/2017.
Ficha Técnica Oficial EACI
Descarga la ficha técnica completa del fabricante con especificaciones detalladas, dimensiones y certificaciones.
La brida adaptadora Victaulic Vic-Flange Estilo 741 es un componente esencial para la conexión de tubería ranurada Victaulic con elementos bridados en instalaciones de protección contra incendios. Este adaptador ranurado Firelock permite la transición perfecta entre el innovador sistema de unión mecánica Victaulic y válvulas, bombas o equipos con conexión por brida, garantizando estanqueidad total y máxima resistencia en sistemas de rociadores automáticos, redes de BIEs y sistemas de extinción por agua.
El adaptador Vic-Flange 741 se fabrica en hierro dúctil conforme a ASTM A536 grado 65-45-12, garantizando resistencia mecánica superior y durabilidad en entornos industriales exigentes. Las dimensiones varían según diámetro nominal: desde 2'' (50 mm) para ramales secundarios hasta 12'' (300 mm) para colectores principales y conexiones a grupos de bombeo. La configuración de agujeros cumple con los estándares ISO 7005-2 para bridas PN10/PN16 y ASME B16.1 para Clase 125/150, asegurando intercambiabilidad total con la tornillería normalizada. El rango de temperatura de servicio abarca desde -34°C hasta +93°C con junta EPDM estándar, ampliable con juntas especiales para aplicaciones específicas.
EACI distribuye exclusivamente producto Victaulic original certificado, garantizando la autenticidad de cada componente con trazabilidad completa desde fábrica. A diferencia de imitaciones sin certificación, cada brida Vic-Flange 741 cuenta con marcado individual UL/FM que acredita su aptitud para sistemas de protección contra incendios homologados. La disponibilidad inmediata en stock de todos los diámetros desde 2'' hasta 12'' permite respuesta rápida ante proyectos urgentes o necesidades de mantenimiento.
El soporte técnico especializado de EACI incluye asesoramiento en selección de diámetros, compatibilidad de presiones y especificación de juntas según el fluido y temperatura de servicio. Nuestro equipo conoce en profundidad el catálogo Victaulic completo, pudiendo recomendar la solución óptima para cada aplicación: desde pequeñas reformas hasta grandes proyectos industriales o logísticos que requieren cientos de conexiones ranuradas.
La instalación de sistemas ranurados Victaulic en protección contra incendios está regulada por múltiples normativas que garantizan la seguridad y eficacia de las instalaciones. La norma NFPA 13 reconoce específicamente los sistemas de unión mecánica ranurada como método válido para redes de rociadores, estableciendo requisitos de presión, soportación y compatibilidad de materiales. En España, el RIPCI RD 513/2017 exige que todos los componentes de sistemas de extinción por agua estén debidamente certificados y sean instalados por empresas mantenedoras autorizadas.
Las certificaciones UL Listed y FM Approved del adaptador Victaulic 741 acreditan su conformidad con los ensayos más exigentes de la industria: resistencia a presión hidrostática, ciclado térmico, vibración y resistencia al fuego. El marcado CE garantiza cumplimiento con la Directiva de Productos de Construcción, siendo obligatorio para comercialización en la Unión Europea. La certificación VdS alemana añade un nivel adicional de confianza para proyectos que requieren homologación según estándares centroeuropeos.
El CTE DB-SI establece la obligatoriedad de sistemas de rociadores automáticos en establecimientos de uso administrativo superiores a 2000 m², comercial mayores de 500 m², aparcamientos cubiertos de más de 500 m², hospitales, hoteles y centros de pública concurrencia. Todas estas instalaciones requieren componentes certificados como el adaptador Vic-Flange 741 para garantizar la validez de la instalación ante inspecciones del Organismo de Control Autorizado.
La instalación del sistema ranurado Victaulic debe realizarse exclusivamente por personal cualificado con formación específica en uniones mecánicas. A diferencia de la soldadura tradicional, el montaje de acoplamientos Firelock no requiere permisos de trabajo en caliente, eliminando riesgos de incendio durante la obra y permitiendo trabajar en entornos con presencia de materiales combustibles o atmósferas potencialmente explosivas. El ranurado de tubería se realiza mediante máquinas específicas que garantizan la geometría correcta del canal según especificaciones Victaulic.
Las ventajas del sistema ranurado frente al soldado son múltiples: reducción del tiempo de instalación hasta un 50%, eliminación de radiografías y ensayos no destructivos, facilidad de desmontaje para mantenimiento o modificaciones futuras, y superior comportamiento sísmico gracias a la flexibilidad controlada de las uniones. En zonas de riesgo sísmico, los sistemas Victaulic están específicamente diseñados para absorber movimientos diferenciales sin pérdida de estanqueidad.
El mantenimiento de instalaciones con bridas adaptadoras Victaulic 741 sigue las prescripciones del RIPCI: inspección visual trimestral por el titular verificando ausencia de fugas, corrosión o daños mecánicos, y revisión anual por empresa mantenedora autorizada que incluye comprobación del par de apriete y estado de las juntas. La vida útil del sistema supera los 25 años con mantenimiento adecuado, siendo las juntas EPDM el único elemento consumible con sustitución recomendada cada 10-15 años según condiciones de servicio.
Para proyectos nuevos, EACI ofrece servicio de cálculo y predimensionado de sistemas ranurados, optimizando la selección de diámetros y configuraciones para cumplir requisitos hidráulicos minimizando costes de material e instalación.
Serior.com es distribuidor oficial EACI para toda España, ofreciendo el catálogo completo de productos Victaulic con garantía de fabricante y factura oficial. Disponemos de stock permanente de bridas Vic-Flange Estilo 741 en todos los diámetros estándar desde 2'' hasta 8'', con entrega peninsular en 24-48 horas. Diámetros especiales de 10'' y 12'' disponibles bajo pedido con plazos reducidos gracias a nuestra relación directa con fábrica.
Nuestro equipo técnico está disponible para asesorarte en la selección del adaptador adecuado según tu proyecto: presión de trabajo, tipo de brida de destino, compatibilidad con válvulas existentes y especificación de junta según fluido. Solicita presupuesto sin compromiso para tu proyecto de protección contra incendios, reforma de instalación existente o stock de mantenimiento. Ofrecemos condiciones especiales para instaladores, ingenierías y empresas mantenedoras con volumen recurrente. Comprar acoplamiento tubería ranurada Victaulic en serior.com es garantía de producto original, precio competitivo y soporte técnico especializado.
