Detector PIR de bajo perfil para montaje en techo con cobertura de 360° y alcance de hasta 7,5 m. Emplea recuento de impulsos de polaridad alterna y lente Fresnel. Apto para superficie o semiempotrado en techo o caja eléctrica octogonal estándar. Altura de instalación de 2 a 3,6 m.

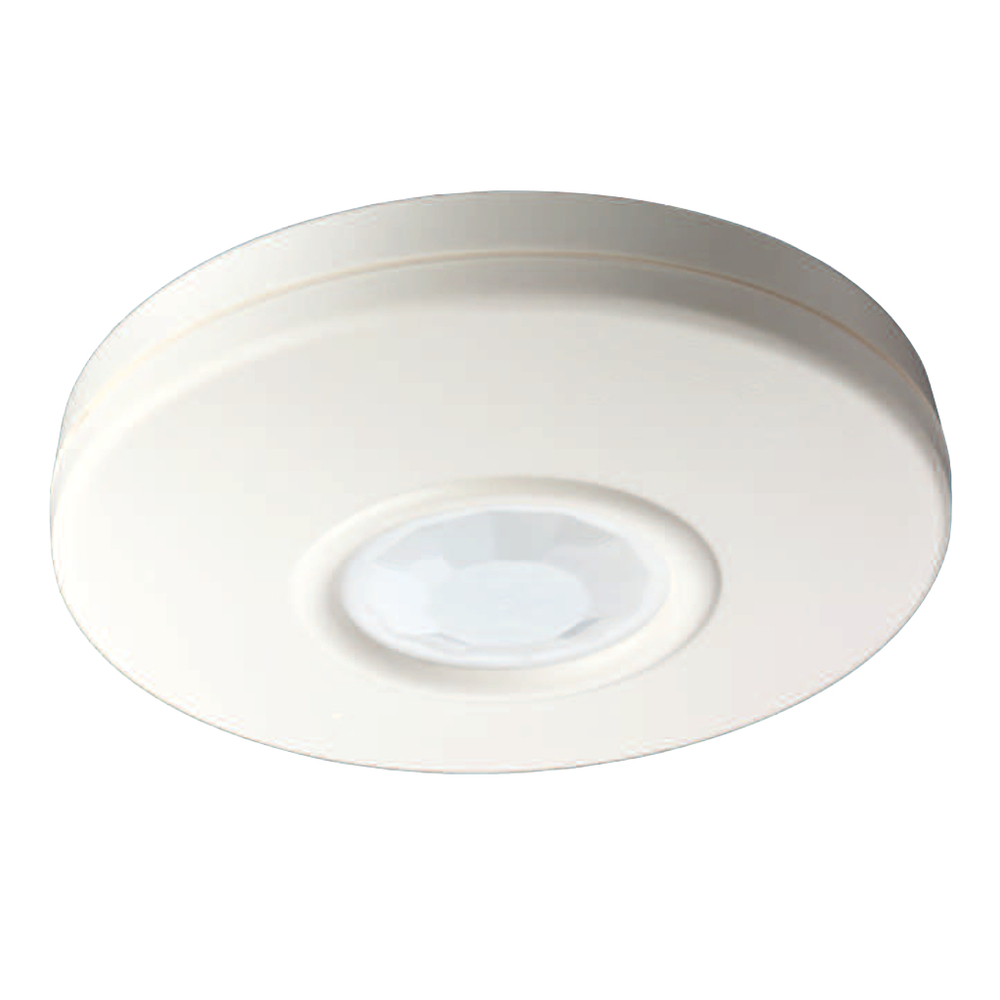

El Bosch DS936 es un detector PIR de bajo perfil diseñado para montaje en techo que proporciona una cobertura panorámica de 360° con un alcance de hasta 7,5 m. Gracias a su lente Fresnel y al recuento de impulsos de polaridad alterna, ofrece un procesamiento mejorado de señales con sensibilidad seleccionable. Se instala en superficie o de forma semiempotrada en techo o en una caja eléctrica octogonal estándar de 10 cm.
📄 Descargar ficha técnica (PDF)
Altura de instalación recomendada: de 2 m a 3,6 m. Para instalaciones en exterior o condiciones especiales, consulte las especificaciones del fabricante.
El DS936 utiliza recuento de impulsos de polaridad alterna para minimizar falsas alarmas, combinado con un procesamiento mejorado de señales que permite seleccionar el nivel de sensibilidad más adecuado para cada aplicación.
Incorpora una salida de alarma mediante relé reed normalmente cerrado (3 W, 125 mA a 28 Vcc para cargas resistivas) y una salida antisabotaje con interruptor normalmente cerrado y terminales independientes (125 mA a 28 Vcc máx.).
El detector opera correctamente en un rango de temperatura de -29 °C a 49 °C y hasta un 93% de humedad relativa sin condensación, lo que lo hace adecuado para instalaciones en interiores con variaciones térmicas.
| Parámetro | Valor |
|---|---|
| Ángulo de detección | 360° |
| Cobertura máxima | Hasta 7,5 m de diámetro |
| Altura de instalación | De 2 m a 3,6 m |
| Tensión de entrada | De 10 Vcc a 15 Vcc |
| Corriente | 15 mA a 12 Vcc |
| Salida de alarma | Relé reed NC — 3 W, 125 mA a 28 Vcc |
| Salida antisabotaje | Interruptor NC, 125 mA a 28 Vcc máx. |
| Material carcasa | Plástico ABS a prueba de fuertes impactos |
| Dimensiones (Ø x H) | 117 x 30 mm |
| Temperatura de funcionamiento | De -29 °C a 49 °C |
| Humedad relativa | 93% sin condensación |
| Montaje | Superficie / semiempotrado / caja octogonal 10 cm |
El Bosch DS936 está indicado para la protección interior de espacios diáfanos como oficinas, salas de reuniones, comercios, almacenes y zonas de paso donde se requiera una cobertura omnidireccional desde el techo con un dispositivo de bajo perfil y discreta integración.
