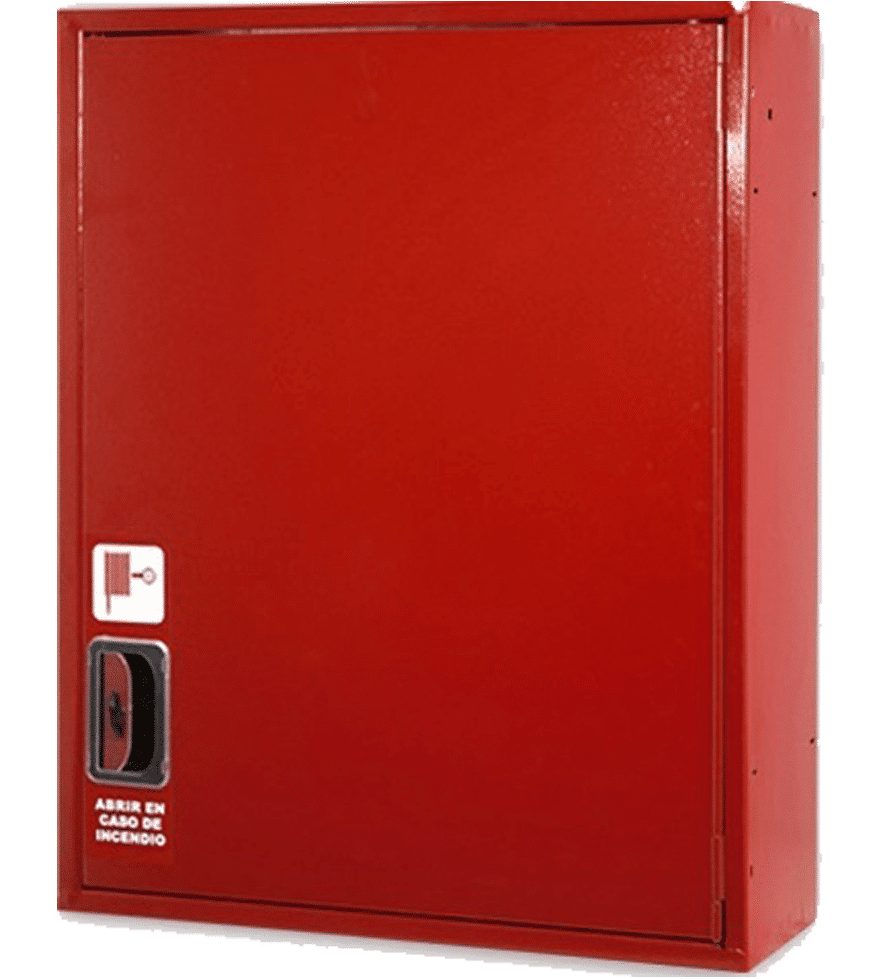

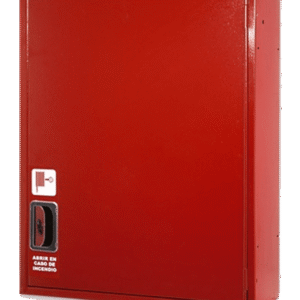

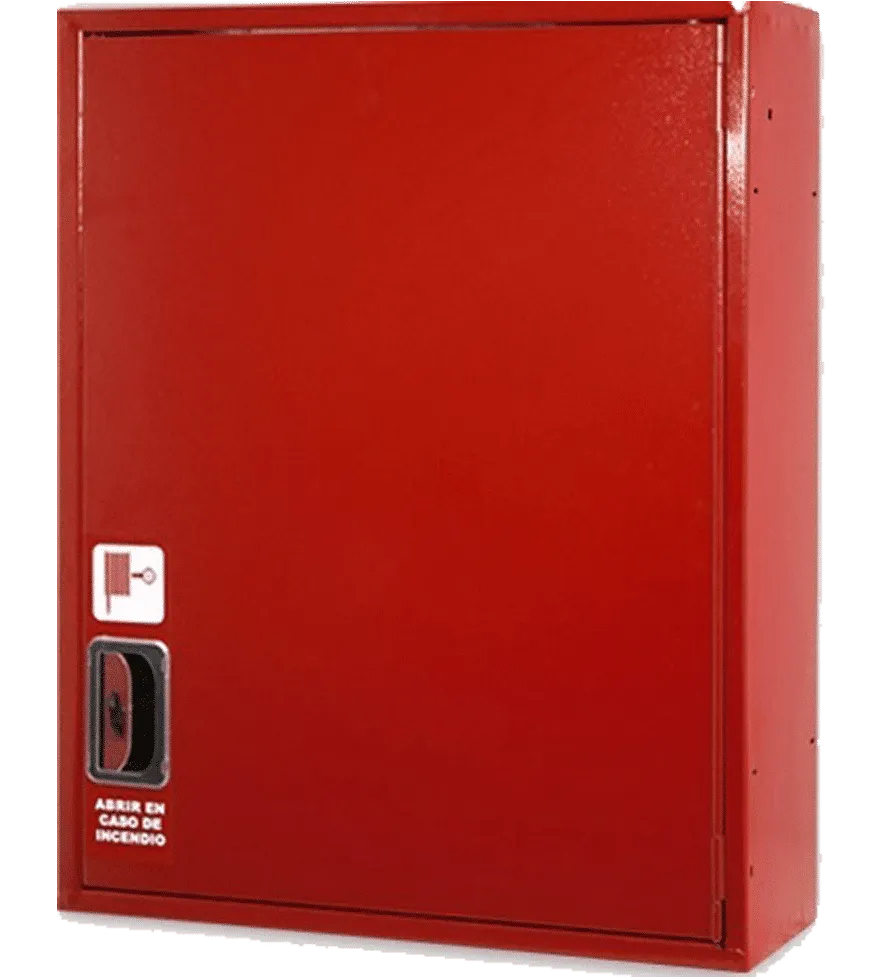

Boca de incendios equipada HUMPHREY Ø25 mm – 20 m, abatible, Serie 600 de Grupo de Incendios. Armario 750 × 600 × 195 mm en chapa pintada RAL 3000 con puerta ciega, carrete Ø525 mm, manguera semirrígida SATUR‑25 EN 694 (AENOR), válvula de asiento 1″ con manómetro y lanza Variomatic. Configurable con armario de extintor, pulsador de alarma y premarco.
La BIE HUMPHREY es una boca de incendio equipada abatible de Ø25 mm con 20 m de manguera semirrígida, de la Serie 600 de Grupo de Incendios (marca GRUINSA). Conforme a UNE-EN 671-1 y al RIPCI (RD 513/2017). Sistema modular: se configura en horizontal o vertical, con armario de extintor y pulsador de alarma, y con opción de premarco para empotrar.
Documentación oficial del fabricante para descarga:
| Tipo | Boca de incendio equipada abatible (carrete reversible Ø525 mm, giro 180º, alimentación axial) |
| Diámetro / longitud | Manguera semirrígida Ø25 mm · 20 m · modelo SATUR-25 (EN 694:2001, marca AENOR) |
| Presión de servicio | 12 bar |
| Factor K | 42 |
| Diámetro equivalente | 10 mm |
| Caudal mínimo | 102 l/min |
| Dimensiones armario | 750 × 600 × 195 mm |
| Armario | Cajón y puerta en chapa de acero DC01 pintada en poliéster rojo RAL 3000 (o acero inoxidable). Entradas troqueladas para toma de agua. Puerta ciega encastrada con doble bisagra y cerradura de resbalón abrefácil CAFGIL en plástico ABS. |
| Carrete | Ø525 mm en acero DC01 pintado en rojo RAL 3000, interior de poliamida-fibra de vidrio. Conexión a la válvula mediante latiguillo flexible con tuerca loca. |
| Manguera | Semirrígida roja Ø25 mm, 20 m, modelo SATUR-25 (EN 694:2001, marca AENOR). Presión de rotura 100 bar · de prueba 15 bar · máx. servicio 12 bar. |
| Válvula de asiento | Tipo asiento/globo en latón, salida a 110º, rosca 1″, con pieza de comprobación para manómetro y válvula antirretorno. |
| Lanza | Variomatic LZV2510 de 25 mm, triple efecto (chorro, pulverización y cierre). Diámetro equivalente 10 mm. |
Selecciona la configuración, el acabado (rojo con puerta ciega roja, rojo con puerta inoxidable, o todo inoxidable) y el premarco (sin premarco, chapa pintada o inoxidable) en los desplegables. El precio suma la BIE, los módulos y el premarco según la tarifa oficial del fabricante.
| BIE sola | 750 × 600 × 195 mm · hueco premarco 750 × 600 mm |

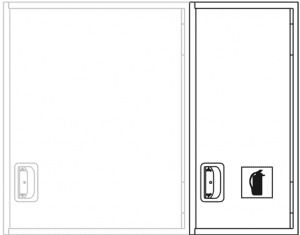

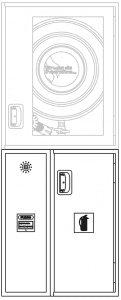

| Horizontal + armario de extintor | 750 × 950 × 195 mm · hueco 750 × 950 mm |

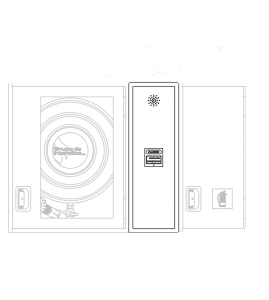

| Horizontal + extintor + alarma | 750 × 1200 × 195 mm · hueco 750 × 1200 mm |

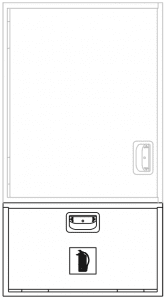

| Vertical + armario de extintor | 1100 × 600 × 195 mm · hueco 1100 × 600 mm |

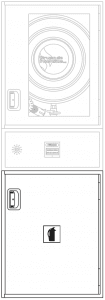

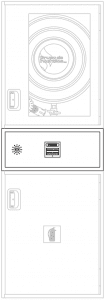

| Vertical + extintor + alarma | 1500 × 600 × 195 mm · hueco 1500 × 600 mm |
| Vertical doble extintor | 1750 × 600 × 195 mm · hueco 1750 × 600 mm |
La BIE es reversible: se extrae el carrete, se gira 180º y se vuelve a colocar en los tetones del soporte. El armario se fija a pared con cuatro tornillos y dispone de troquelados superior e inferior para la entrada del tubo de 1″ donde se rosca la válvula. La junta plana del kit se coloca en la tuerca loca del latiguillo y se rosca a mano; después se montan la válvula antirretorno y el manómetro.
| Cada 3 meses | Comprobación de accesibilidad y señalización; inspección de componentes; desenrollado de la manguera y accionamiento de la lanza; lectura del manómetro; limpieza del conjunto y engrase de cierres y bisagras. |
| Cada año | Desmontaje y ensayo de la manguera; comprobación de la boquilla y del sistema de cierre; estanqueidad de racores y juntas; contraste del manómetro con un patrón. |
| Cada 5 años | Prueba de presión de la manguera a 15 bar (15 kg/cm²). |
