BIE 25mm EACI COMPAC 3R Frontal Extraíble Visor

Descripción técnica

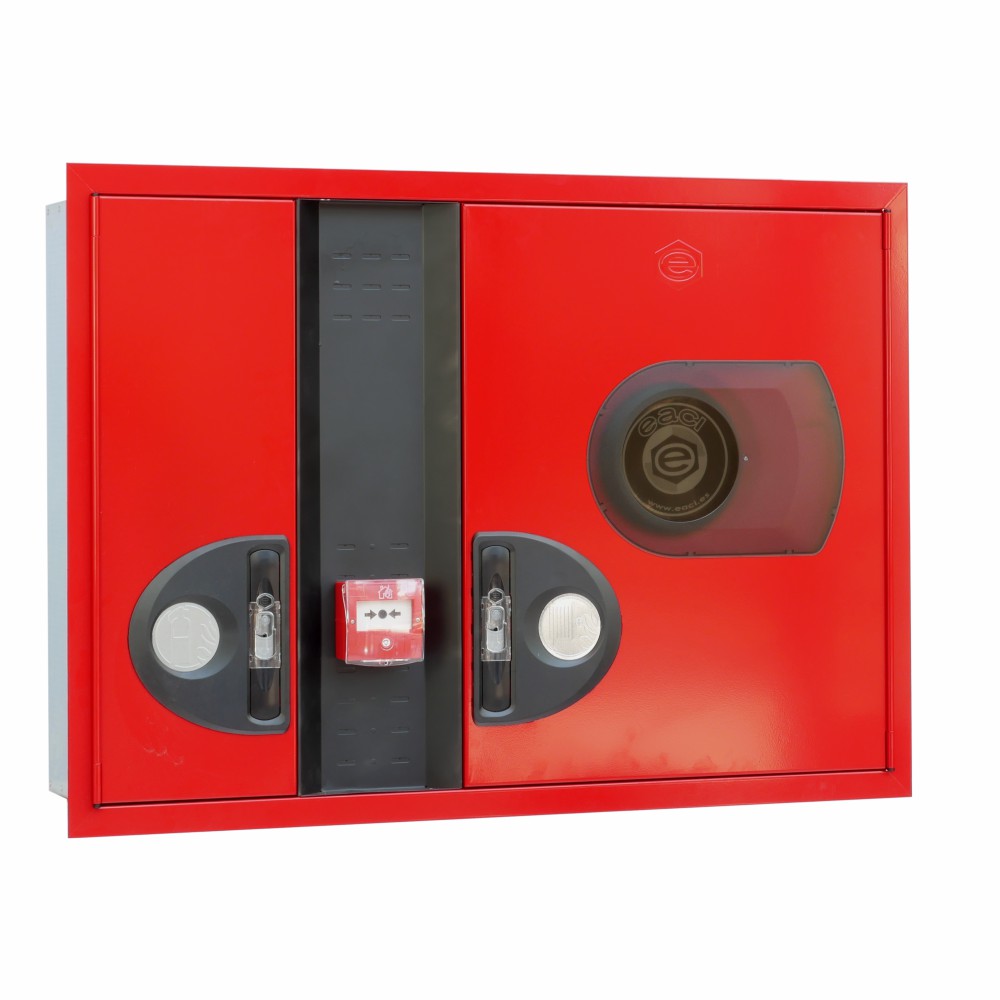

La BIE 25 mm EACI COMPAC 3R es la versión con puerta con visor en ABS de la COMPAC 3: una boca de incendio equipada de empotrar en formato horizontal con armario de dos cuerpos que reúne la BIE, un departamento para extintor y un panel reversible para módulo técnico. El visor permite comprobar el estado del equipo y leer el manómetro sin abrir la puerta. Fabricada por EACI conforme a UNE-EN 671-1 y al RIPCI (RD 513/2017), con 20 m de manguera semirrígida de Ø25 mm.

• Formato de configuración horizontal. Armario formado por cajón de empotramiento y frontal extraíble con marco plano
• Departamento para extintor y panel reversible para módulo técnico
• Cajón de empotramiento fabricado en chapa de acero galvanizado sin pintar
• Puertas encastradas conformado Multiblend fabricadas en chapa de acero. Puerta de la BIE con visor en ABS
• Marco tapajuntas plano fabricado en chapa de acero. Puertas y marco pintados en poliéster RAL 3000 (color opcional RAL 9010)
• Panel reversible de chapa de acero pintado en poliéster RAL 9005
• Cerraduras Glide reversibles con moldura y precinto de seguridad
• Sistema ROTEX para alimentación de la BIE y sistema Espiroflex anti-estrangulamiento
• Carrete fijo Eacisystem con alimentación axial; devanadera en termoplástico copolímero según ISO 4892-2
• 7 posibles entradas de alimentación: superiores, inferiores y laterales
• Lanza Triplex de triple efecto con rosca hembra 1″ (Ø 10 mm) y sistema Guiman de orientación de manguera
• 20 m de manguera semirrígida Ø 25 mm según EN 694, con pipeta-codo para sustitución rápida
• Válvula unión loca de bola 1″ en latón cromado con desmultiplicador de arrastre metálico
• Manómetro de escala 0-16 kg/cm² con rosca 1/4″ y válvula de corte en latón cromado
• Posibilidad de instalación con toma adicional de 45 mm (modelo COMPAC 3RT45)

Especificaciones técnicas

Las dimensiones del cajón de empotramiento son 700 mm de alto, 995 mm de ancho y 243 mm de fondo; el frontal extraíble mide 760 × 1055 mm y el hueco de obra recomendado es de 710 × 1005 mm. El cajón interior es de chapa de acero galvanizado; puertas y marco tapajuntas van pintados en poliéster RAL 3000 de serie, con opción RAL 9010. La versión con toma adicional (COMPAC 3RT45) incorpora toma de 45 mm en latón, válvula de asiento en latón cromado con cierre vulcanizado, racor Barcelona y tapón Barcelona DN 45 certificados por AENOR según UNE 23400.

Por qué elegir la COMPAC 3R

Respecto a la COMPAC 3 de puerta ciega, la 3R añade el visor que facilita las revisiones trimestrales del titular y la anual del mantenedor exigidas por el RIPCI: el manómetro y el estado de la manguera se comprueban de un vistazo. El sistema Eacisystem permite extraer la devanadera quitando un pasador y revisar juntas y componentes sin vaciar la instalación, y las cerraduras Glide dejan los pulsadores resguardados dentro del armario. La devanadera termoplástica no se abolla ni se oxida y pesa menos que las de chapa.

Normativa y mantenimiento

Equipo certificado según UNE-EN 671-1 para bocas de incendio equipadas con manguera semirrígida. El RIPCI (RD 513/2017) exige revisión trimestral por el titular, revisión anual por empresa mantenedora autorizada y prueba de presión de la manguera cada cinco años. En Serior instalamos, mantenemos y certificamos BIE desde 1993; consúltanos si necesitas el equipo montado o incluido en un contrato de mantenimiento.
