Bases para detectores

Cada zócalo está diseñado para una familia concreta de detectores. La base estándar DB860 de Kidde Commercial sirve a las series 650, 860 y 950; la DB702 es para los convencionales DX700; los zócalos A30XZO y A30XZAL de Cofem son para detectores A30X, y los D50ZAL o D50ZALB para A50 y C50. Antes de pedir, localiza la referencia exacta del detector que vas a montar (o del que vas a sustituir) y pide el zócalo de esa serie. No intentes adaptar bases entre familias: el paso de contactos y la fijación cambian.

El zócalo bajo, tipo A30XZO o D50ZOBK, es la opción cuando el cable llega por detrás, empotrado o por falso techo, y buscas el mínimo saliente. El zócalo alto, como el A30XZAL o el D50ZAL, incorpora entrada de tubo Ø20 mm y es lo que necesitas en instalación de superficie con tubo visto, típica de garajes, naves y locales técnicos. Si el montaje es en falso techo y quieres perfil fino, mira bases como la DB860 (Ø 100 × 8 mm) o encastrables tipo D50ZALB.

Cuando la canalización va grapada a la pared o al techo, el detector no puede apoyar directamente sobre el paramento. Los zócalos accesorios para tubo visto, como el DB806 de Kidde Commercial en policarbonato blanco, aceptan conductos de 16 y 20 mm e incluyen la tornillería para fijar la base convencional encima. Es la solución habitual en reformas de instalación eléctrica en superficie y en locales donde no se puede abrir regata. Comprueba el diámetro del tubo instalado antes de pedir.

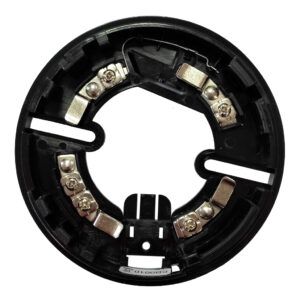

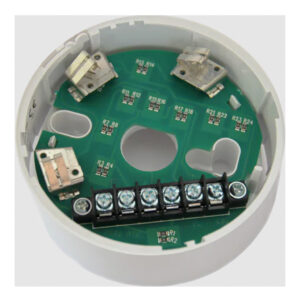

En lazo analógico, un cortocircuito en un tramo puede dejar sin comunicación a varios dispositivos. Las bases con aislador, como la DB2016 para la serie DP2000, protegen la integridad del lazo, restauran automáticamente al desaparecer la falta, señalizan avería con LED amarillo y mantienen operativo el detector conectado. Interesa repartirlas por sectores, en zonas con riesgo mecánico y en lazos largos que cubren varias plantas o sectores de incendio, para que una avería puntual no arrastre la vigilancia de todo el ramal.

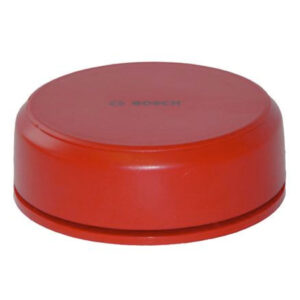

Si necesitas alarma acústica en la propia zona detectada, las bases sonoras te ahorran una sirena aparte y su cableado. Cofem ofrece zócalos con sirena direccionable A30XZSDDR y A50ZSDDR (EN 54-3) y versiones con sirena más alarma visual A30XZSLDR, A50ZSLDR o C50ZSL (EN 54-3 y EN 54-23), además de la base con luz BSLC certificada EN 54-23 para sirena algorítmica direccionable. Ten en cuenta el consumo añadido al lazo y comprueba en la central el balance de potencia antes de multiplicar bases sonoras.

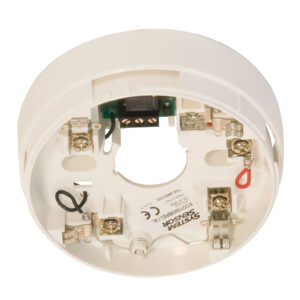

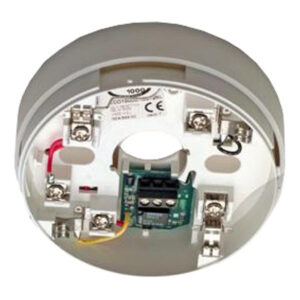

Para gobernar un elemento local desde la detección —una compuerta, un retenedor, un aviso— existen zócalos con salida de relé alimentados a 110/220 V, como el A30XVAC de Cofem. Cuando el detector va en exterior protegido o en zonas con humedad y polvo, hay bases de montaje con grado de protección reforzado, como la base IP65 de ESSER para dispositivos IQ8Alarm Plus. En estos casos define primero qué tiene que hacer la base además de sujetar el detector: el precio y el cableado cambian.

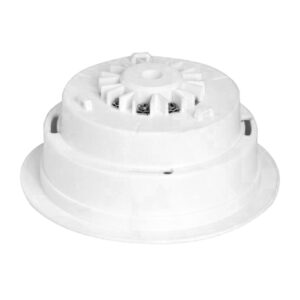

En sistema convencional lo más común es la base de 2 hilos sin polaridad, sencilla de conectar y con montaje en techo. Las bases de 6 terminales, como la DB702, incorporan lengüeta de fijación integral y barra de unión IN/OUT que simplifica la prueba de continuidad de la línea durante la puesta en marcha y en las revisiones posteriores. Si el mantenedor va a comprobar zona por zona con frecuencia, esa barra de unión ahorra tiempo en cada visita.

Depende del fabricante y de la serie: en muchas gamas analógicas y convencionales el detector y el zócalo se suministran por separado, con referencia propia cada uno. Cuando pidas detectores para una ampliación, cuenta también las bases y decide de qué tipo las quieres (baja, alta, con aislador, sonora). Si tienes la referencia del detector y no sabes qué zócalo le corresponde, escríbenos y te confirmamos la referencia compatible antes de que hagas el pedido.

Sí. Además del blanco habitual —blanco nuboso RAL 9001 en varias referencias de Kidde Commercial—, existen versiones en negro como los zócalos D50ZALBK (alto) y D50ZOBK (bajo) de Cofem para detectores C50. Se usan en salas técnicas, locales de ocio y techos vistos pintados en oscuro, donde el dispositivo blanco canta demasiado. La función es idéntica; solo cambia el acabado. Comprueba que el detector que montas encima admite el mismo acabado si buscas conjunto homogéneo.

En protección contra incendios no nos quedamos en la venta: instalamos, mantenemos y certificamos la instalación. Si vas a sustituir zócalos en un sistema en servicio, o dudas de si la mezcla de bases y detectores de tu instalación es coherente con la central, podemos revisarlo y dejar el conjunto documentado según normativa. También servimos material suelto a instaladores y mantenedores que llevan su propia obra.

Parte de las referencias las tenemos en stock y otra parte se fabrica bajo pedido, algo normal en zócalos de series concretas y en versiones con sirena, relé o aislador. Si tienes prisa o dudas sobre una referencia, escríbenos por email antes de cursar el pedido y te confirmamos la situación. No trabajamos con pedido mínimo: puedes pedir una base o cien. Y si no tienes claro qué zócalo corresponde a tu detector o a tu central, pregúntanos antes de comprar y lo revisamos contigo.
