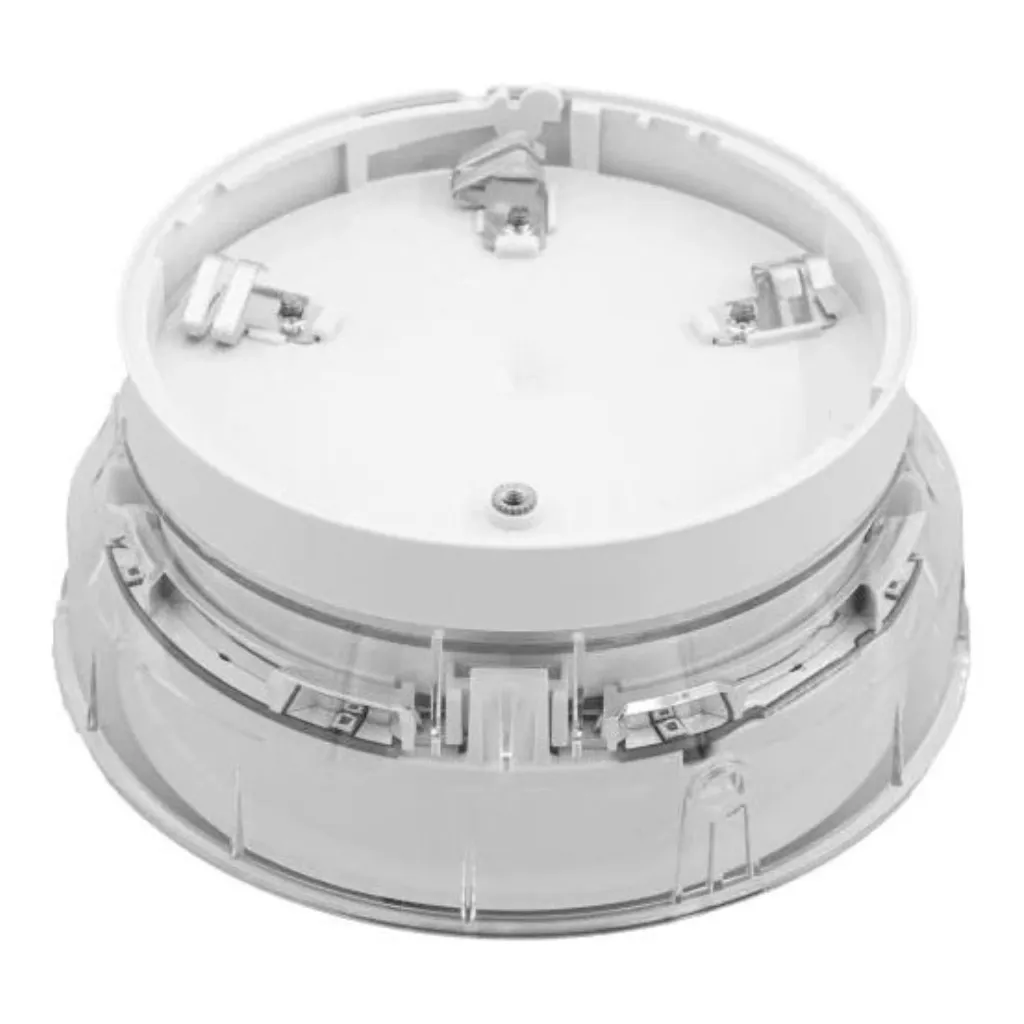

La base para detector analógico Morley BRH-PC-I05 representa una solución integral para instalaciones de detección de incendios que demandan protección avanzada del lazo y capacidad de señalización inmediata. Este dispositivo combina en una única unidad de montaje superficial tres funciones críticas: base de conexión para detectores analógicos, aislador de cortocircuito y módulo de señalización óptico-acústica con sirena y flash blanco.

Fabricada por Morley-IAS, marca reconocida en sistemas analógicos de detección, esta base está diseñada específicamente para integrarse con detectores de la serie DM y otros modelos compatibles del fabricante, garantizando comunicación bidireccional con la central y diagnóstico avanzado del estado del punto de detección.

Aislador de cortocircuito integrado para protección del lazo

El aislador incorporado en la BRH-PC-I05 constituye un elemento fundamental para el cumplimiento de la normativa RIPCI en instalaciones extensas. Este componente electrónico protege la integridad del lazo analógico ante fallos de cortocircuito, aislando automáticamente el tramo afectado y permitiendo que el resto del sistema continúe operativo.

Según las exigencias del Reglamento de Instalaciones de Protección contra Incendios, los lazos analógicos deben sectorizar mediante aisladores para evitar que un fallo puntual comprometa la detección en toda la instalación. Esta base permite cumplir dicha normativa sin necesidad de módulos adicionales, optimizando costes de instalación y mantenimiento.

La función de aislamiento opera de forma transparente, restaurándose automáticamente cuando el fallo desaparece, sin intervención manual del técnico de mantenimiento. La central de incendios supervisa continuamente el estado del aislador, generando avisos específicos cuando se produce una activación.

Señalización óptico-acústica desde el punto de detección

La integración de sirena y flash blanco en la base BRH-PC-I05 permite implementar señalización de alarma directamente desde el punto de detección, sin necesidad de cableado adicional hacia dispositivos separados. Esta característica resulta especialmente valiosa en instalaciones donde se requiere alertar inmediatamente en el área específica donde se ha producido la detección.

El flash blanco de alta intensidad proporciona alerta visual conforme a normativa EN54-23, siendo especialmente útil en entornos ruidosos o para personas con discapacidad auditiva. La sirena integrada ofrece potencia acústica suficiente para espacios reducidos como habitaciones de hotel, oficinas individuales o salas técnicas.

Ambos elementos de señalización son activados directamente por la central analógica mediante comandos dirigidos, permitiendo configuraciones flexibles: activación solo en alarma confirmada, pre-alarma local, evacuación por zonas o cualquier secuencia definida en la programación del sistema.

Instalación y compatibilidad con sistemas analógicos

El diseño de montaje superficial de la base BRH-PC-I05 facilita la instalación en falsos techos registrables, conductos técnicos y ubicaciones donde el montaje empotrado no es viable. La conexión del lazo analógico se realiza mediante bornes de resorte que garantizan contacto permanente sin necesidad de herramientas especiales.

Esta base es compatible con centrales analógicas Morley de las series ZX, DXc y otros sistemas que utilizan protocolo de comunicación Morley, permitiendo direccionamiento individual y supervisión continua de todos los parámetros del detector instalado: sensibilidad, contaminación, temperatura ambiente y estado funcional.

La configuración del direccionamiento se realiza mediante programadores específicos o directamente desde la central, asignando una dirección única dentro del lazo analógico (habitualmente entre 1 y 127 o 1 y 240 según modelo de central). El consumo de corriente del conjunto base-detector-señalización debe considerarse en el cálculo de carga del lazo.

Aplicaciones profesionales y sectores de uso

La base Morley BRH-PC-I05 está especialmente indicada para instalaciones en hoteles, residencias geriátricas, hospitales y centros educativos donde la normativa exige señalización local además de la alarma general. En estos sectores, la capacidad de alertar específicamente en la habitación o zona afectada mejora significativamente los tiempos de respuesta del personal.

También resulta idónea para salas técnicas, CPDs y cuartos de instalaciones donde el personal de mantenimiento necesita identificación inmediata del punto de alarma sin depender exclusivamente de la central de incendios. El flash blanco facilita la localización visual rápida en pasillos técnicos con múltiples puntos de detección.

En instalaciones comerciales y oficinas, esta base permite cumplir simultáneamente con los requisitos de detección analógica, protección del lazo mediante aisladores y señalización de evacuación, reduciendo el número de dispositivos necesarios y simplificando el mantenimiento preventivo.

Cumplimiento normativo y homologaciones

La base BRH-PC-I05 cumple con las normas europeas EN54 aplicables a sistemas de detección y alarma de incendios, incluyendo EN54-17 para aisladores de cortocircuito y EN54-3 para dispositivos de alarma acústica. El marcado CE garantiza la conformidad con la Directiva de Productos de Construcción.

Para instalaciones sujetas a RIPCI, este dispositivo permite cumplir con las exigencias de sectorización de lazos y señalización de alarma establecidas en el reglamento, siendo aceptado por organismos de control autorizados en proyectos y certificaciones de instalaciones de protección contra incendios.
