Detector óptico lineal direccionable TFMIID-120 de Tecnofire, con sistema automático de alineación óptica OAS patentado, alcance de 8 a 50 m (ampliable a 120 m), aislador doble de línea y certificación EN 54-12/17.
El Tecnofire TFMIID-120 es un detector de humo óptico lineal direccionable basado en tecnología de atenuación del haz infrarrojo reflejado. Incorpora el sistema patentado OAS (Optical Alignment System) para alineación completamente automática y remota, aislador doble de línea y gestión avanzada RSC®, cumpliendo con las normas EN 54-12:2015 y EN 54-17:2005.
La instalación debe realizarse exclusivamente en interiores, en zonas protegidas de golpes accidentales. La alimentación de la unidad de detección no puede tomarse del bucle de la central; es obligatorio emplear una fuente externa conforme EN 54-4. El cableado del bucle debe ser trenzado y apantallado, conectando la pantalla a tierra únicamente en el armario de la central.

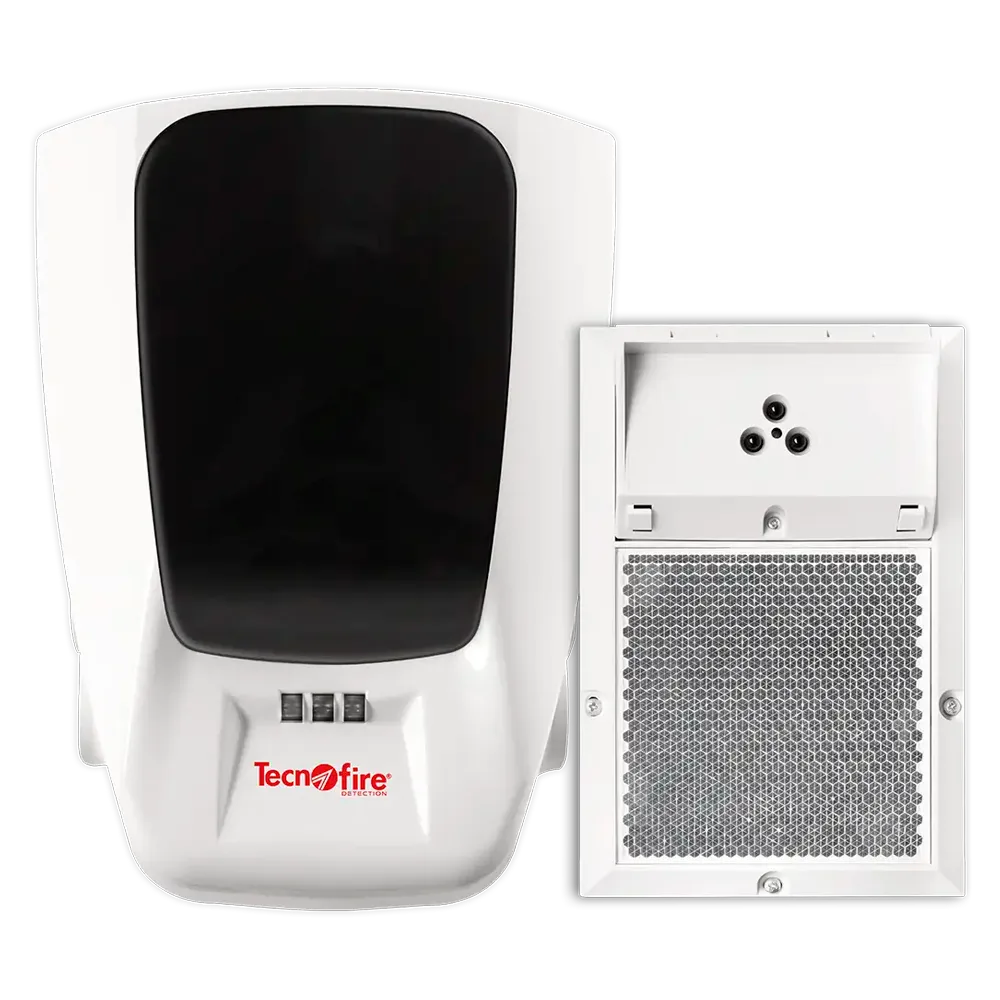

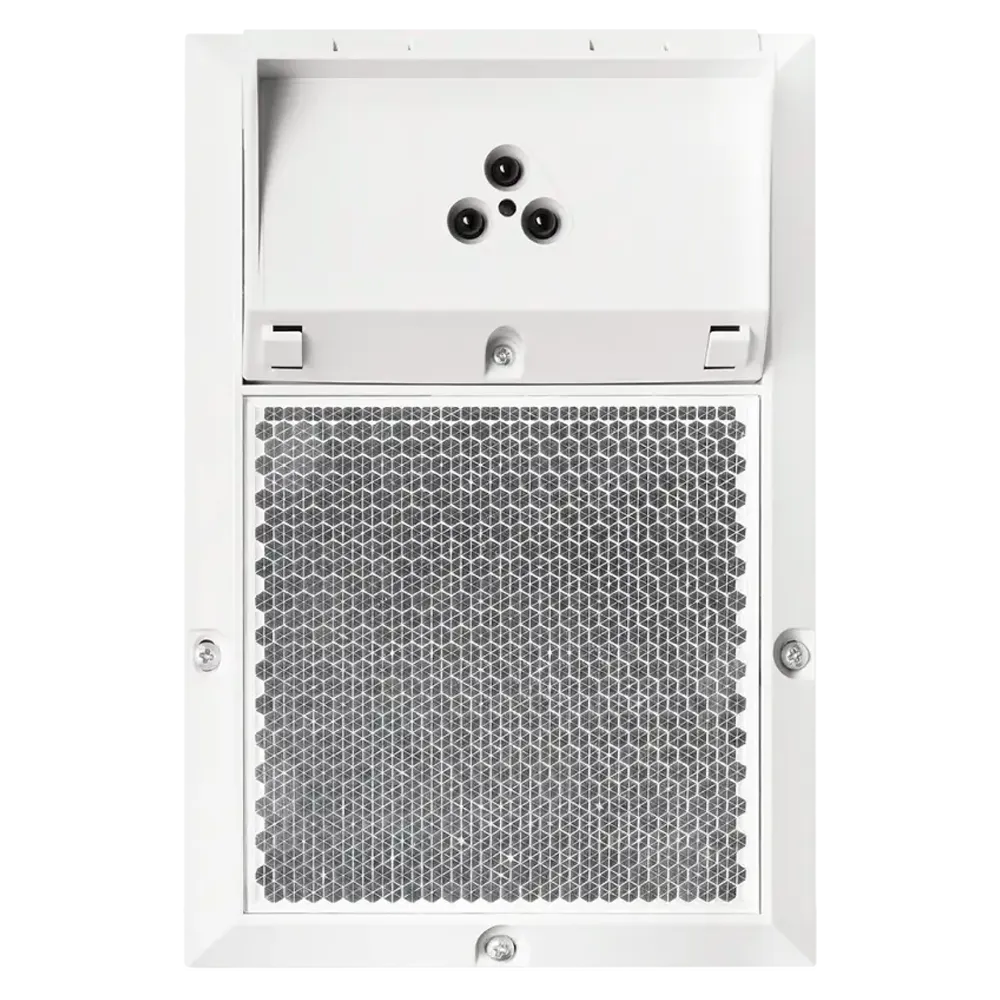

El TFMIID-120 emplea la tecnología de detección por atenuación óptica del haz infrarrojo reflejado. El sistema está compuesto por dos dispositivos: la unidad de detección y control, y la unidad de reflexión y telemetría. Gracias al sistema OAS (Optical Alignment System) con patente internacional, la alineación óptica es completamente automática y se gestiona de forma remota a través del menú de la central, sin necesidad de intervenir físicamente en ninguna de las dos unidades.
El alcance óptico estándar es de 8 a 50 m. Mediante el catadióptrico adicional opcional TFMIID120-LRK, el alcance se amplía hasta 120 m, lo que permite proteger espacios de grandes dimensiones como naves industriales, almacenes o atrios. El detector incorpora además compensación automática de la degradación óptica causada por sedimentos de polvo, garantizando una alta inmunidad a falsas alarmas y una excelente tolerancia a las vibraciones.
Los umbrales de señalización de prealarma y alarma, así como los retardos de señalización de alarma y avería, son totalmente programables. La lógica de detección adaptativa incluye modo día/noche determinado por fórmulas que relacionan dinámicamente los estados funcionales de los dispositivos del sistema. La gestión avanzada RSC® permite la programación y el control remoto, incluyendo funciones de coherencia de hardware, análisis paramétrico y monitor de dispositivos.

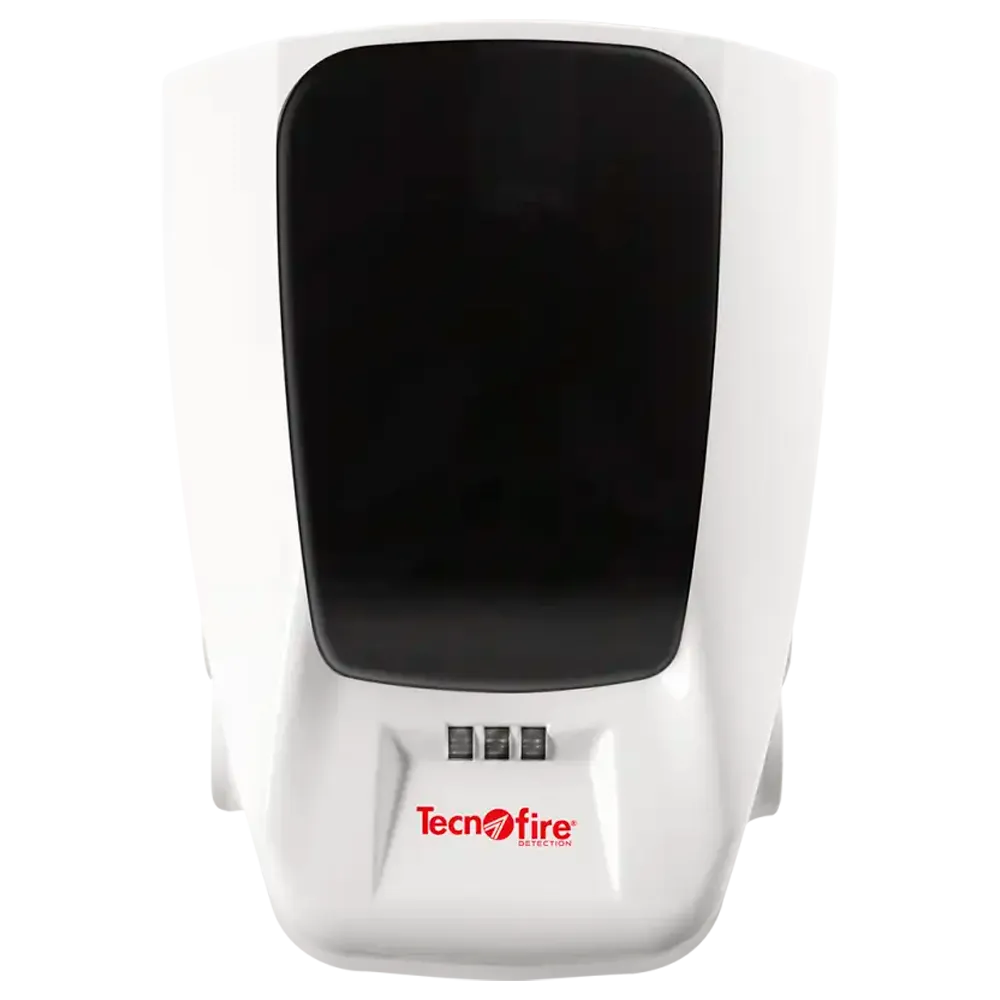

El TFMIID-120 se conecta en bucle direccionable e incorpora aislador doble de línea conforme a EN 54-17:2005. El bloque de terminales admite hasta dos conductores de 2,5 mm² por borne. La dirección del detector se configura mediante tres selectores giratorios decimales (centena, decena y unidad) situados en la propia unidad. Dispone de tres LED de señalización (amarillo de avería, verde de alimentación/alineación y rojo de bucle/alarma) y dos puentes de gestión para reinicio de hardware y actualización de firmware.
La carcasa es de PC ABS color blanco con grado de protección IP3x. La temperatura de funcionamiento abarca de -10 °C a +55 °C. Las dimensiones de la unidad de detección son 198 x 262 x 98 mm y las de la unidad de reflexión 124 x 284 x 55 mm. El diseño y la producción se enmarcan en un sistema de gestión de calidad ISO 9001, con componentes seleccionados para la clase ambiental 3K5 de la norma EN 60721-3-3:1995.
| Modelo | TFMIID-120 |
|---|---|
| Código de artículo | TF9TFMIID120 |
| Tipo | Detector óptico lineal direccionable |
| Tecnología | Atenuación óptica de haz infrarrojo reflejado |
| Alcance óptico estándar | 8…50 m |
| Alcance con catadióptrico opcional (TFMIID120-LRK) | Hasta 120 m |
| Alimentación unidad de detección | 24 V DC, fuente externa conforme EN 54-4 |
| Alimentación unidad de reflexión/telemetría | Batería de litio |
| Conexión | Bucle direccionable |
| Aislador de línea | Aislador doble (EN 54-17:2005) |
| Sección máxima de cable (bornes) | 2 x 2,5 mm² |
| Grado de protección | IP3x |
| Temperatura de funcionamiento | -10 °C … +55 °C |
| Material de la carcasa | PC ABS, color blanco |
| Dimensiones unidad de detección (A x H x P) | 198 x 262 x 98 mm |
| Dimensiones unidad de reflexión (A x H x P) | 124 x 284 x 55 mm |
| Normativa | EN 54-12:2015 / EN 54-17:2005 |
| Certificado de homologación | 1293-CPR-0816 |
El TFMIID-120 es idóneo para la protección de espacios diáfanos de gran volumen donde los detectores puntuales resultan ineficientes o de difícil mantenimiento: naves industriales, almacenes de gran altura, atrios, salas de exposición, hangares y similares. Su alcance ampliable a 120 m y la alineación automática remota lo hacen especialmente adecuado para instalaciones donde el acceso físico a los detectores es complejo.
