Atenuador óptico fijo tipo build-out con conector SC/APC macho-hembra y atenuación nominal de 3 dB (±0,5 dB). Compatible con fibra monomodo OS1/OS2 9/125 µm en ventanas duales de 1310 nm y 1550 nm. Pérdida de retorno ≥ 65 dB gracias al pulido APC de 8°. Virola de cerámica de zirconio (ZrO2), carcasa ignífuga UL94V-0 en verde estándar APC. Rango térmico de operación de −40 °C a +75 °C y durabilidad superior a 1000 ciclos.

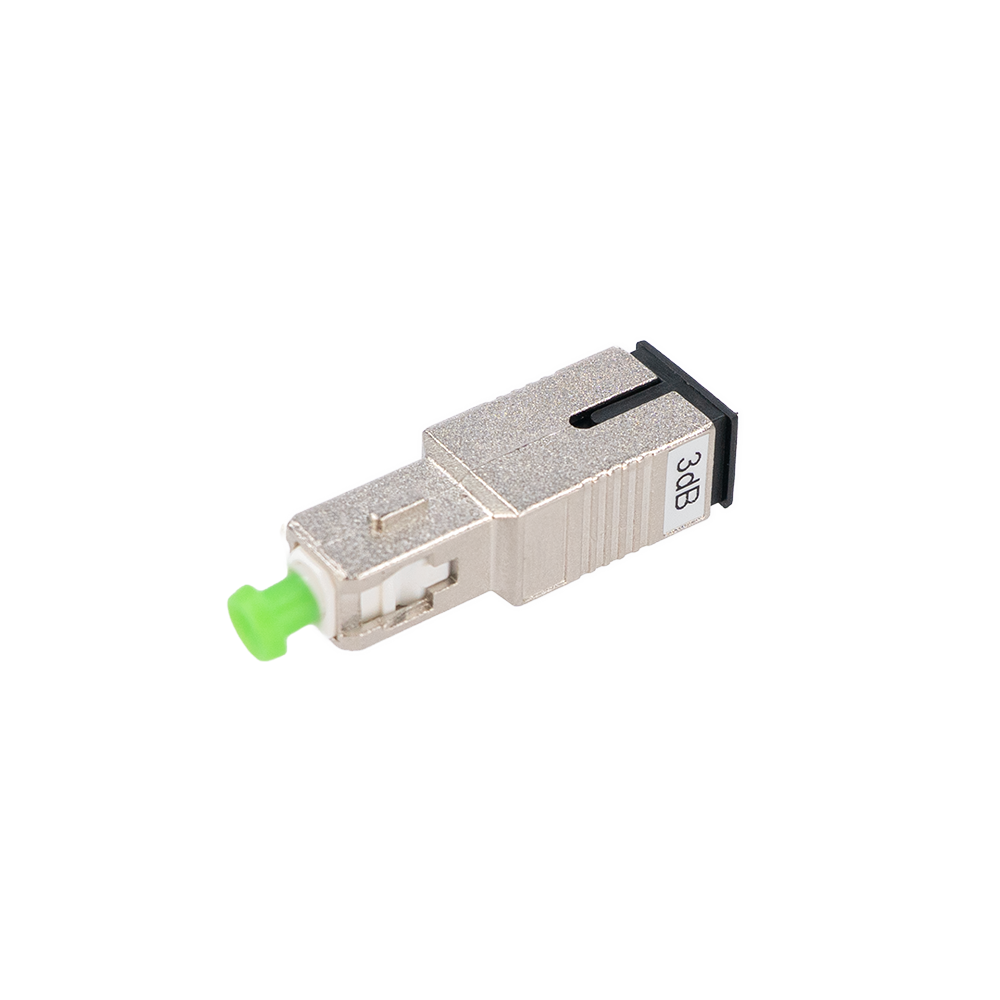

El Avant ATT-SCAPC-03 es un atenuador óptico fijo tipo build-out con conector SC/APC que introduce una pérdida controlada de 3 dB en enlaces de fibra monomodo, previniendo la saturación de receptores ópticos sensibles en redes GPON, FTTH y sistemas de telecomunicaciones de larga distancia.
No existe ficha técnica oficial en PDF para este producto. Los datos proceden de la información publicada por el distribuidor oficial.
La carcasa exterior está fabricada en polímero plástico ignífugo con clasificación UL94V-0 y acabado en verde normalizado, color estándar para conectores APC que facilita la identificación rápida en campo. En su interior, la virola de cerámica de zirconio (ZrO2) de 8° de ángulo de pulido garantiza un acoplamiento preciso y una pérdida de retorno ≥ 65 dB, desviando los reflejos fuera del núcleo de la fibra y protegiendo los diodos láser emisores contra retroreflexiones destructivas. La pérdida dependiente de polarización es ≤ 0,2 dB y la pérdida dependiente de longitud de onda ≤ 0,3 dB.
Opera en las ventanas de 1310 nm y 1550 nm, cubriendo los rangos habituales de las redes monomodo OS1 y OS2 con fibra de 9/125 µm. La atenuación nominal de 3 dB presenta una precisión de ±0,5 dB, y la potencia máxima de entrada admitida es de 200 mW (+23 dBm). La instalación es directa tipo plug and play, sin herramientas adicionales, gracias al formato build-out macho-hembra estándar SC/APC.
| Tipo de componente | Atenuador óptico fijo build-out |
|---|---|
| Tipo de conector | SC/APC (macho a hembra) |
| Valor de atenuación | 3 dB |
| Precisión de atenuación | ±0,5 dB |
| Tipo de fibra compatible | Monomodo (SMF) OS1/OS2 9/125 µm |
| Longitudes de onda de operación | 1310 nm y 1550 nm (ventanas duales) |
| Pérdida de retorno (return loss) | ≥ 65 dB |
| Pérdida dependiente de polarización (PDL) | ≤ 0,2 dB |
| Pérdida dependiente de longitud de onda (WDL) | ≤ 0,3 dB |
| Potencia máxima de entrada óptica | 200 mW / +23 dBm |
| Material de la virola | Cerámica de zirconio (ZrO2) |
| Ángulo de pulido de la virola | 8° (Angled Physical Contact) |
| Material de la carcasa | Polímero plástico ignífugo (UL94V-0) |
| Color del cuerpo | Verde (estándar APC) |
| Temperatura de operación | −40 °C a +75 °C |
| Temperatura de almacenamiento | −40 °C a +85 °C |
| Humedad relativa de operación | 95 % RH (sin condensación) |
| Durabilidad mecánica | > 1000 ciclos de conexión |
| Cumplimiento de estándares | Telcordia GR-910-CORE / IEC 61754 |
| Conformidad ambiental | RoHS / REACH |
