Detector de barrera láser cableado de 3 haces para exterior con alcance máximo de 500 m. Método de detección configurable por DIP Switch (1, 2 o los 3 haces). Sensibilidad ajustable en 50/100/300/700 ms. Salida de relé NC/NO (AC 125 V/0,5 A; DC 24 V/1 A). Alimentación 12~24 VDC/VAC, 150 mA máx. Ángulo de ajuste H: ±15°/V: ±15°. Protección IP67. Temperatura de funcionamiento de −25 °C a +70 °C. MTBF 120.000 horas.

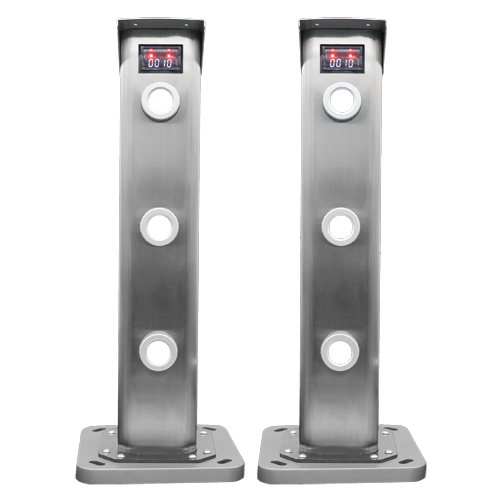

El Avant ABL-J5003 es un detector de barrera láser cableado de tres haces diseñado para la protección de perímetros exteriores de gran distancia, con un alcance máximo de 500 m entre emisor y receptor. Su lógica de detección configurable, sus frecuencias independientes por haz y su carcasa con grado de protección IP67 lo convierten en una solución robusta frente a condiciones climatológicas adversas.
El ABL-J5003 permite seleccionar mediante DIP Switch si la alarma se activa al cortar uno, dos o los tres haces láser de forma simultánea. Esta flexibilidad, combinada con la sensibilidad ajustable en cuatro umbrales de tiempo de interrupción (50, 100, 300 y 700 ms), reduce drásticamente las falsas alarmas provocadas por pequeños animales, vegetación o condiciones meteorológicas. Además, cada haz opera en su propia frecuencia independiente, lo que evita interferencias entre haces y con otras fuentes de luz.
El ajuste de las ópticas se realiza mediante LED indicador integrado en el propio dispositivo, que ofrece realimentación visual en tiempo real durante la alineación. El ángulo de ajuste alcanza ±15° tanto en el plano horizontal como en el vertical, facilitando la compensación de pequeñas desviaciones de montaje. Para instalaciones en distancias extremas, el sistema es compatible con la herramienta de alineamiento ABL-JYD (se comercializa por separado), que combina aviso sonoro y luminoso con indicación del nivel de intensidad de señal recibida.
El detector acepta alimentación en un rango amplio de 12 a 24 V tanto en corriente continua (VDC) como alterna (VAC), con un consumo máximo de 150 mA. La salida de alarma es un relé libre de potencial con contactos normalmente abierto (NO) y normalmente cerrado (NC), con capacidad máxima de AC 125 V/0,5 A o DC 24 V/1 A, lo que garantiza la compatibilidad con cualquier central de intrusión o grabador del mercado.
Con grado de protección IP67, el ABL-J5003 soporta inmersiones temporales y exposición prolongada a lluvia, polvo y suciedad. Su rango de temperatura de funcionamiento, de −25 °C a +70 °C, lo hace apto para climas extremos. El valor de MTBF declarado es de 120.000 horas, lo que refleja la fiabilidad de sus componentes electrónicos en operación continua.
| Rango de detección | 500 m (exterior) |
|---|---|
| Número de haces | 3 |
| Método de detección | Configurable: alarma cortando 1 haz, 2 haces o los 3 haces a la vez |
| Sensibilidad | Ajustable: 50 / 100 / 300 / 700 ms |
| Canales de frecuencia | Cada haz trabaja con su propia frecuencia |
| Salida de alarma | 1 relé NO/NC (máx. AC 125 V/0,5 A; DC 24 V/1 A) |
| Ángulo de ajuste | H: ±15° / V: ±15° |
| Método de ajuste | LED integrado y herramienta de alineamiento ABL-JYD |
| Alimentación | 12~24 VDC/VAC, 150 mA máx. |
| Grado de protección | IP67 |
| Temperatura de funcionamiento | −25 °C ~ +70 °C |
| MTBF | 120.000 horas |
| Dimensiones (Al × An × Fo) | 66,7 × 39 × 25,3 mm |
