Atenuador óptico fijo con conector SC/UPC macho a hembra y atenuación nominal de 3 dB (±0,5 dB). Compatible con fibra monomodo OS1/OS2 9/125 µm a 1310 nm, 1490 nm y 1550 nm. Pérdida de retorno ≥ 50 dB, PDL ≤ 0,2 dB y potencia máxima de entrada de 200 mW (+23 dBm). Virola de cerámica de zirconio (ZrO2), cuerpo azul en polímero UL94V-0, operación de −40 °C a +75 °C y durabilidad superior a 1000 acoplamientos. Conforme a RoHS/REACH.

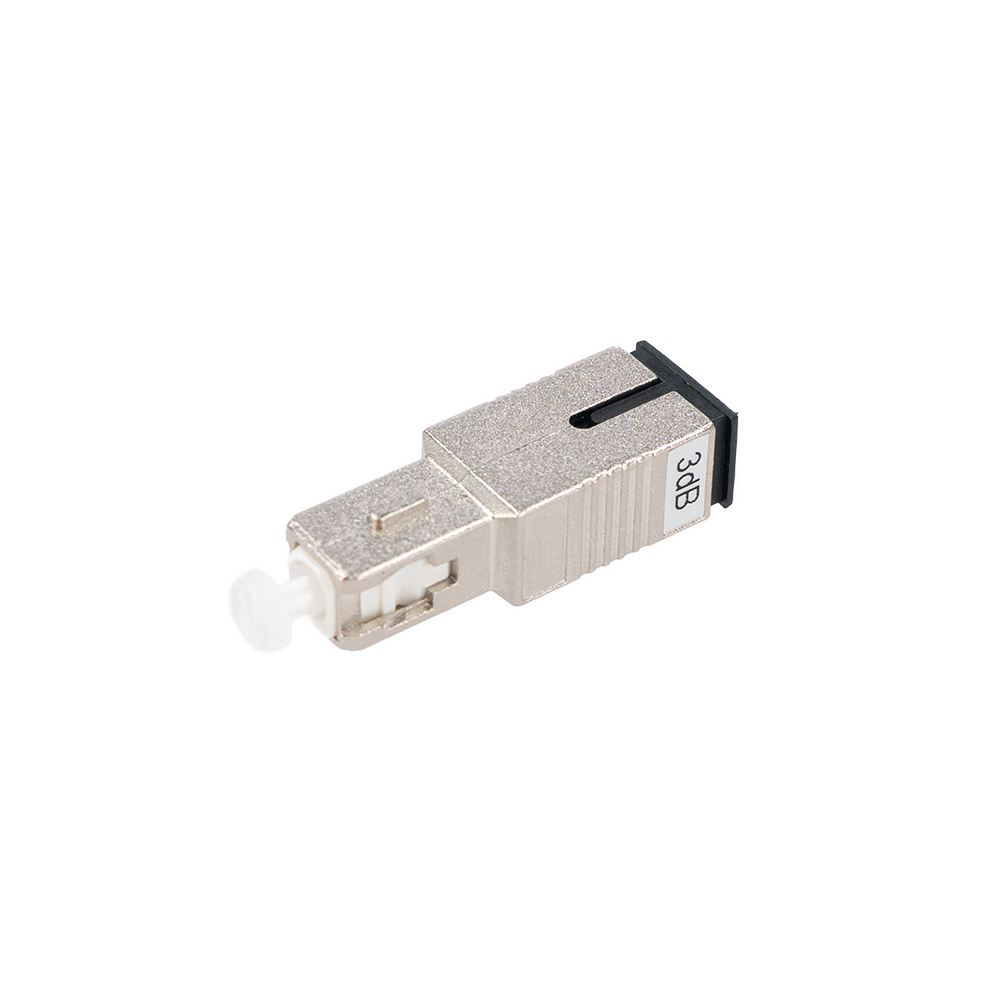

El ATT-SCUPC-03 es un atenuador óptico fijo con interfaz SC/UPC macho a hembra que reduce en exactamente 3 dB la potencia de la señal óptica, con una tolerancia de ±0,5 dB. Su diseño compacto de instalación directa tipo plug and play lo hace adecuado para paneles de parcheo de alta densidad y para cualquier punto de la red donde se requiera una reducción controlada y estable de potencia.
El pulido ultraesférico UPC de la virola de cerámica de zirconio (ZrO2) garantiza una pérdida de retorno ≥ 50 dB, minimizando la retroreflexión en enlaces críticos. La pérdida dependiente de polarización (PDL) se mantiene en ≤ 0,2 dB, lo que preserva la integridad de la señal. El atenuador es compatible con fibra monomodo OS1/OS2 de 9/125 µm y opera en las longitudes de onda de 1310 nm, 1490 nm y 1550 nm, abarcando las bandas O, S y C habituales en redes FTTH, GPON y transmisión de datos. La potencia máxima de entrada admitida es de 200 mW (+23 dBm).
El cuerpo, de color azul identificativo del estándar UPC, está fabricado en polímero de ingeniería UL94V-0, resistente a la llama. El conjunto soporta un rango de temperatura de operación de −40 °C a +75 °C y de almacenamiento de −40 °C a +85 °C, con una humedad relativa de hasta el 95 % RH sin condensación. La durabilidad mecánica supera los 1000 acoplamientos. Sus dimensiones de 34 mm × 12 mm × 8 mm permiten su uso en espacios muy reducidos.
| Tipo de componente | Atenuador óptico fijo |
|---|---|
| Tipo de conector | SC/UPC (Macho a Hembra) |
| Valor de atenuación | 3 dB |
| Precisión de atenuación | ±0,5 dB |
| Tipo de fibra compatible | Monomodo (SMF) OS1/OS2 9/125 µm |
| Longitudes de onda de operación | 1310 nm, 1490 nm y 1550 nm |
| Pérdida de retorno (Return Loss) | ≥ 50 dB |
| Pérdida dependiente de polarización (PDL) | ≤ 0,2 dB |
| Potencia máxima de entrada óptica | 200 mW / +23 dBm |
| Material de la virola | Cerámica de zirconio (ZrO2) |
| Material del cuerpo | Plástico de ingeniería (Polímero UL94V-0) |
| Color del cuerpo | Azul (estándar UPC) |
| Temperatura de operación | −40 °C a +75 °C |
| Temperatura de almacenamiento | −40 °C a +85 °C |
| Humedad relativa de operación | 95 % RH (sin condensación) |
| Durabilidad de conexión | > 1000 acoplamientos |
| Dimensiones aproximadas | 34 mm × 12 mm × 8 mm |
| Conformidad medioambiental | RoHS / REACH |
