Antena vehicular combinada de bajo perfil para montaje en techo de carrocería. Integra elementos radiantes independientes para 4G LTE/3G/2G (700–960 MHz / 1710–2700 MHz, ganancia 5 dBi, VSWR < 2,7) y Wi-Fi (2400–2500 MHz, ganancia 4 dBi, VSWR < 1,92). Impedancia 50 Ω, dos conectores SMA macho, cable coaxial RG174 de baja atenuación de 1,5 m integrado. Rango de temperatura: −20 °C a +70 °C.

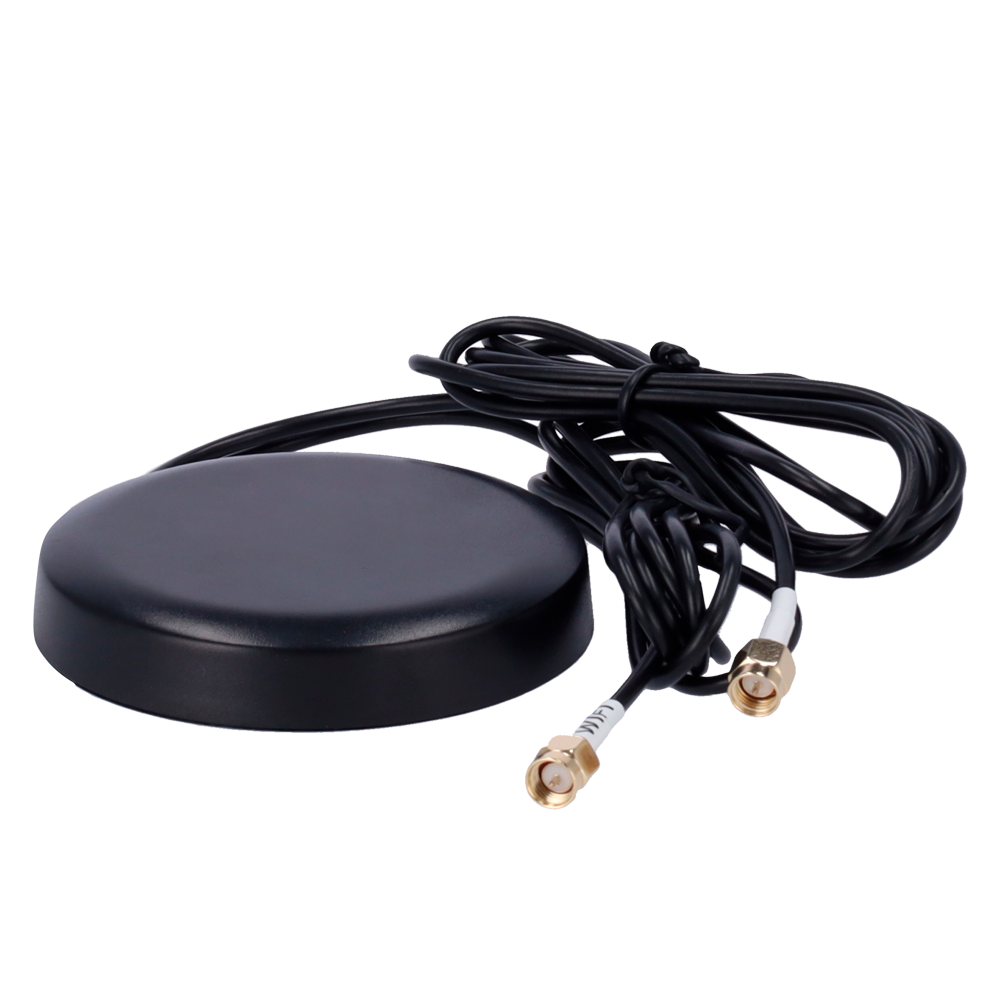

El modelo ANT-4G24G-04D-O-O-ST-150 es una antena vehicular combinada de bajo perfil diseñada específicamente para su instalación en el techo de vehículos. Reúne en un único chasis compacto elementos radiantes independientes para redes móviles 4G LTE/3G/2G y conectividad Wi-Fi, eliminando la necesidad de montar varias antenas por separado.
El elemento celular opera en las bandas 700–960 MHz y 1710–2700 MHz, cubriendo los principales bloques de frecuencia 4G LTE, 3G y 2G desplegados en Europa. Ofrece una ganancia de 5 dBi con un VSWR inferior a 2,7, lo que garantiza una transferencia de energía eficiente hacia el router o módulo de comunicaciones del vehículo. El elemento Wi-Fi trabaja en la banda 2400–2500 MHz con una ganancia de 4 dBi y un VSWR inferior a 1,92, adecuado para conectividad de corto alcance a bordo o comunicación con puntos de acceso exteriores.
La antena incorpora dos conectores SMA macho —uno por cada elemento radiante— que permiten la conexión directa a routers móviles de automoción y sistemas de telemetría con entradas SMA estándar. El cable coaxial RG174 de baja atenuación, con 1,5 m de longitud integrada, facilita el tendido interior del vehículo sin empalmes adicionales.
El diseño de bajo perfil está optimizado para el montaje en el exterior de la carrocería, concretamente sobre el techo del vehículo. Esta posición eleva el plano de tierra y maximiza el ángulo sólido de cobertura, mejorando la recepción de señal tanto en entornos urbanos como en carretera. La antena soporta el rango de temperatura de funcionamiento de −20 °C a +70 °C, apto para uso continuado en exteriores en condiciones climatológicas variadas.
| Tipo de dispositivo | Antena vehicular combinada de bajo perfil (doble banda) |
|---|---|
| Tecnologías compatibles | 4G LTE / 3G / 2G y Wi-Fi |
| Frecuencia celular (4G) | 700–960 MHz / 1710–2700 MHz |
| Frecuencia Wi-Fi | 2400–2500 MHz |
| Ganancia celular (4G) | 5 dBi |
| VSWR celular (4G) | < 2,7 |
| Ganancia Wi-Fi | 4 dBi |
| VSWR Wi-Fi | < 1,92 |
| Impedancia de salida nominal | 50 Ω |
| Interfaces de conexión | 2× conectores SMA macho |
| Tipo de cable coaxial | RG174 de baja atenuación |
| Longitud del cable integrado | 1,5 m |
| Uso e instalación | Techo de vehículo / exterior de carrocería |
| Temperatura de funcionamiento | −20 °C a +70 °C |
