Ajax Superior MegaHub sin carcasa – Central híbrida Grado 3 hasta 999 dispositivos

Ajax Superior MegaHub sin carcasa: la central híbrida de Grado 3 para grandes instalaciones

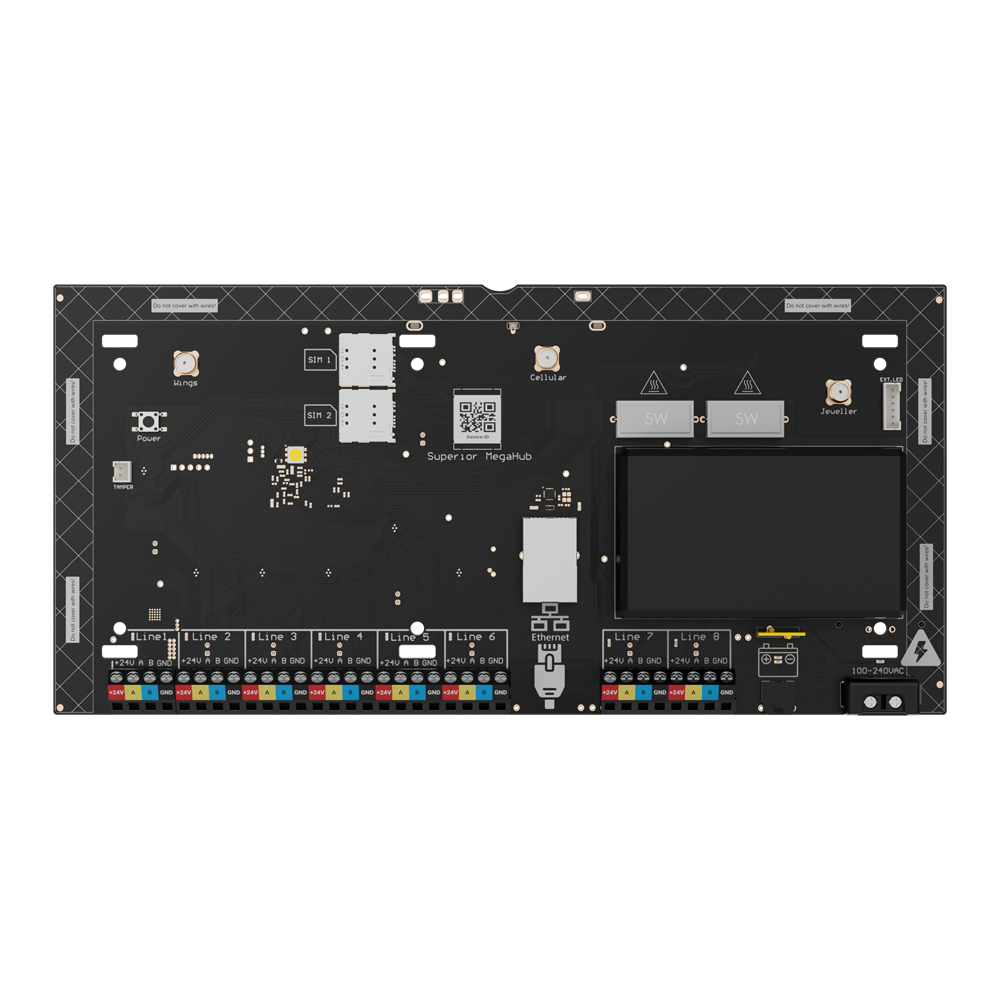

El Ajax Superior MegaHub (FIBRA-MEGAHUB-NOCASE) es un panel de control híbrido de alta seguridad diseñado para proyectos de gran escala que exigen certificación de Grado 3. Se suministra como placa sin carcasa, lista para instalarse en una Ajax Case compatible, lo que permite combinarla con otros dispositivos en un único armario ordenado. Integra de fábrica todos los módulos de comunicación —Ethernet, Wi-Fi, dual SIM 4G (LTE)/2G y radio— sin necesidad de ampliar con módulos externos.

Conectividad híbrida: Fibra, Superior Jeweller y TurboWings

El Superior MegaHub gestiona simultáneamente dispositivos cableados mediante el protocolo Fibra y dispositivos inalámbricos mediante Superior Jeweller y TurboWings (con compatibilidad retroactiva con Jeweller y Wings). Las 8 líneas de bus Fibra independientes admiten topologías en bus, estrella y anillo con cable de 4 hilos (2 de alimentación y 2 de datos), alcanzando hasta 2000 m por línea (par trenzado U/UTP cat. 5 recomendado). Los protocolos inalámbricos operan en la banda 865,0–869,65 MHz y alcanzan hasta 2500 m en espacio abierto. La comunicación VoRF completa el ecosistema de audio. La placa incluye 3 conectores para la antena externa AJ-EXTERNALANTENNA-B (red móvil 4G, Jeweller y Wings), útil para mitigar interferencias en entornos complejos.

Capacidad y gestión a escala empresarial

El panel admite hasta 999 dispositivos inalámbricos y cableados —incluyendo hasta 5 repetidores ReX G3 y hasta 250 dispositivos Jeweller—, 1000 usuarios con permisos individuales, 100 grupos de seguridad (particiones), 100 escenarios de automatización y un historial de 1000 eventos. La integración de vídeo permite conectar hasta 36 NVR Ajax, hasta 224 cámaras Ajax vía NVR, hasta 492 cámaras Ajax autónomas, hasta 100 cámaras IP de terceros vía RTSP/SDK y hasta 224 vía ONVIF con NVR Ajax. Los fotodetectores envían series de 1 a 5 fotos por detección a resolución máxima de 960 × 720 px, con tiempo de entrega por defecto de hasta 9 segundos. La comunicación con la central receptora de alarmas (CRA) se realiza mediante Contact ID y SIA DC-09, con priorización automática: Ethernet › Wi-Fi › conexión móvil.

Alimentación y autonomía

La alimentación principal es AC 110–250 V, 50/60 Hz. La batería de respaldo (no incluida) de 12 V DC / 18 Ah proporciona hasta 60 horas de funcionamiento autónomo, ampliables a 200 horas en modo ahorro de batería. Los dispositivos Fibra reciben alimentación de 24 V DC incluida en la propia placa.

Seguridad y antimanipulación

Al suministrarse sin carcasa, la versión NOCASE admite la conexión de una placa antisabotaje externa y una placa LED externa. El protocolo Fibra incorpora cifrado robusto y autenticación de dispositivos para prevenir sabotaje, falsificación y robo de datos. El sistema analiza el nivel de ruido del canal y la calidad de comunicación con cada dispositivo; en caso de inhibición o pérdida de conexión, envía una alerta en 30 segundos a todos los usuarios y a la compañía de seguridad. Las actualizaciones de firmware se realizan en remoto mediante OTA (over-the-air). El dispositivo no es compatible con ocBridge ni uartBridge.

Carcasas compatibles e instalación

La placa está diseñada para instalarse en la carcasa FIBRA-CASE-D430 (uso interior) o en la FIBRA-CASE-E395 (uso interior o exterior). Esta flexibilidad permite integrar el hub junto con otros dispositivos Ajax en un único armario, conectando la placa LED externa en un punto visible del frontal. El bus de conexión utiliza cable de 4 hilos y soporta las topologías en serie, anillo y árbol.

Especificaciones técnicas
