Central de alarma híbrida Grado 3 con protocolos inalámbricos Superior Jeweller y TurboWings y cableado Fibra. Comunicación cuádruple mediante Ethernet, Wi-Fi y dual SIM 4G(LTE)/2G. Hasta 999 dispositivos combinados, 1.000 usuarios, 100 grupos de seguridad y 100 escenarios de automatización. 8 líneas de bus Fibra independientes con alcance cableado de hasta 2.000 m e inalámbrico de hasta 2.500 m. Protección IP66 IK10. Color blanco.

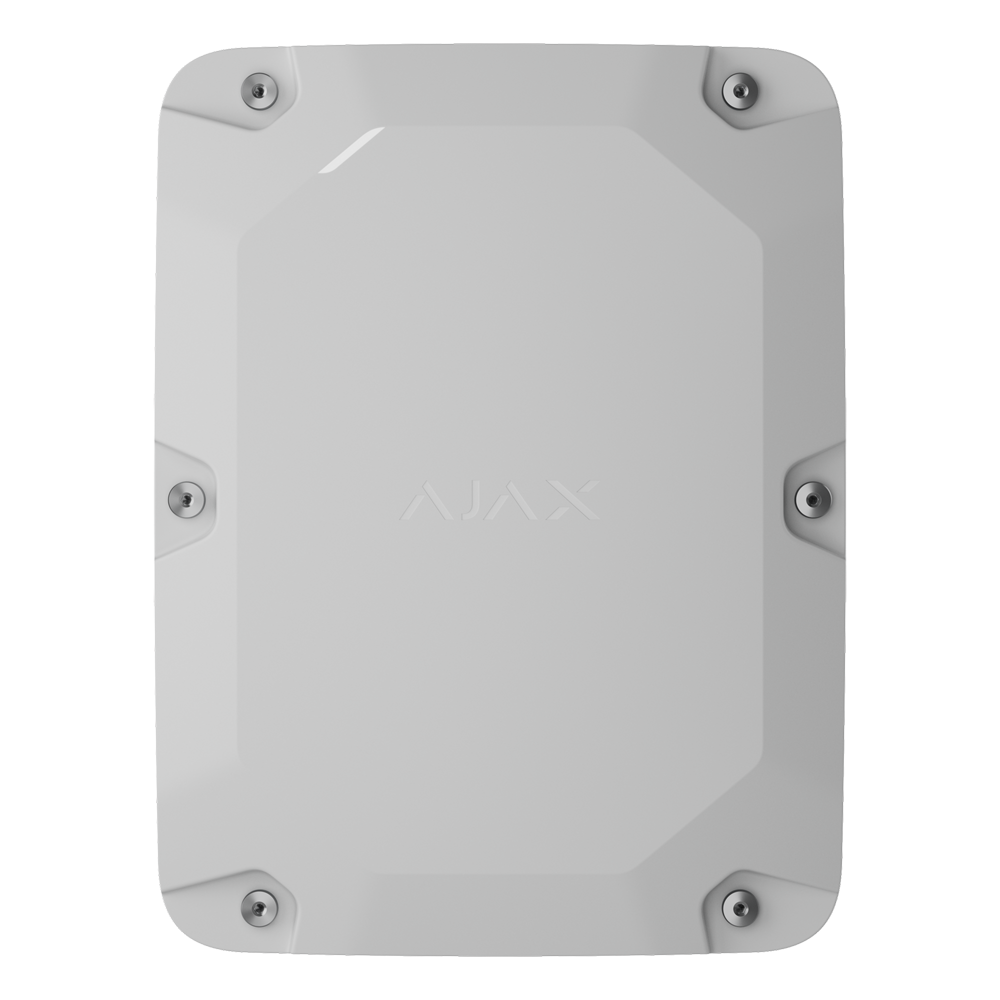

El Ajax Superior MegaHub (ref. FIBRA-MEGAHUB-W) es el panel de control híbrido de gama alta del ecosistema Ajax, diseñado para instalaciones de gran tamaño y alta exigencia que requieren certificación de Grado 3. Combina en un único equipo la comunicación cableada Fibra con los protocolos inalámbricos Superior Jeweller y TurboWings, y se conecta al servidor y a la central receptora de alarmas (CRA) a través de Ethernet, Wi-Fi y dual SIM 4G(LTE)/2G.
No compatible con ocBridge ni uartBridge. Para verificar la compatibilidad con dispositivos concretos, consulte la tabla oficial de compatibilidad Ajax. La batería de respaldo de 12 V DC / 18 Ah no se incluye en el suministro.
El Superior MegaHub admite hasta 999 dispositivos simultáneos, combinando libremente equipos cableados Fibra e inalámbricos Jeweller/Superior Jeweller en un mismo sistema. De este total, hasta 250 dispositivos pueden funcionar con firmware Jeweller estándar; el resto deben disponer de la versión de firmware «999-ready». El hub soporta además hasta 5 repetidores ReX G3, hasta 1.000 usuarios con permisos configurables individualmente, 100 grupos de seguridad (particiones) y 100 escenarios de automatización. El historial de eventos almacena hasta 1.000 registros en memoria flash no volátil.
La tecnología propietaria Fibra utiliza cable de 4 hilos (2 de alimentación y 2 de datos) y permite tender líneas de hasta 2.000 m de longitud (con cable U/UTP cat. 5 recomendado). El Superior MegaHub dispone de 8 líneas de bus independientes y admite las topologías en serie, estrella y anillo. La alimentación de dispositivos Fibra se realiza a 24 V DC desde la propia placa. La comunicación es bidireccional, cifrada y con autenticación de dispositivos para prevenir falsificación y sabotaje.
El protocolo Superior Jeweller opera en las bandas 865,0–868,0 MHz, 868,0–868,6 MHz, 868,7–869,2 MHz y 869,4–869,65 MHz con modulación GFSK y potencia radiada aparente máxima de 25 mW. Proporciona un alcance de hasta 2.500 m en espacio abierto con salto de frecuencia activo para resistir inhibiciones. El protocolo TurboWings ofrece igualmente hasta 2.500 m en espacio abierto y se emplea para la transmisión de grandes paquetes de datos (verificación fotográfica). El hub también es compatible con dispositivos Jeweller y Wings estándar. Para entornos con interferencias, dispone de 3 conectores para antena externa AJ-EXTERNALANTENNA-B: red móvil 4G, Jeweller y Wings.
Las alarmas y eventos se transmiten a la central receptora mediante los protocolos Contact ID / SIA DC-09, con categorías SP2, SP5 y DP3. Los canales de comunicación se priorizan en el siguiente orden: 1.º Ethernet (hasta 100 Mbps), 2.º Wi-Fi (802.11 b/g/n, hasta 72 Mbps) y 3.º conexión móvil (GSM900/DCS1800, 4G LTE FDD B1/B3/B5/B7/B8/B20). Los dos slots micro SIM funcionan en paralelo para mayor resiliencia. Las notificaciones a usuarios se envían mediante push, SMS y llamadas. Las actualizaciones de firmware son OTA (over-the-air) sin necesidad de desplazamiento a la instalación.
El Superior MegaHub integra gestión avanzada de videovigilancia: hasta 36 Ajax NVR, hasta 224 cámaras Ajax vía NVR y hasta 492 en modo autónomo, y hasta 100 cámaras IP de terceros vía RTSP/SDK o hasta 224 vía ONVIF a través de NVR Ajax. La verificación fotográfica admite resolución de hasta 960 × 720 px, series de 1 a 5 fotos por detección y tiempo de entrega de hasta 9 segundos por defecto.
La alimentación principal es de AC 110–250 V, 50/60 Hz. La batería de respaldo (no incluida) es de 12 V DC / 18 Ah, con autonomía de hasta 60 horas en modo normal y hasta 200 horas en modo ahorro de batería. El equipo cuenta con protección IP66 e IK10, alarma antisabotaje integrada y protección contra falsificación mediante autenticación de dispositivos. El rango de temperatura de funcionamiento es de −25 °C a +55 °C con humedad de hasta el 95% sin condensación. Las dimensiones son 300 × 395 × 110 mm en color blanco.
| Grado de seguridad | Grado 3 (inalámbrico y cableado) |
|---|---|
| Protocolos inalámbricos | Superior Jeweller, TurboWings (también compatible con Jeweller y Wings) |
| Protocolo cableado | Fibra |
| Protocolo audio | VoRF |
| Canales de comunicación | Ethernet, Wi-Fi, Dual SIM 4G(LTE)/2G |
| Priorización canales | 1. Ethernet · 2. Wi-Fi · 3. Conexión móvil |
| Ethernet | 1 × 8P8C, hasta 100 Mbps |
| Wi-Fi | 802.11 b/g/n, hasta 72 Mbps |
| Redes móviles | GSM900/DCS1800 (B3/B8); 4G LTE FDD B1/B3/B5/B7/B8/B20 |
| Slots SIM | 2 × micro SIM |
| Frecuencia RF Superior Jeweller | 865,0–868,0 MHz · 868,0–868,6 MHz · 868,7–869,2 MHz · 869,4–869,65 MHz |
| Alcance inalámbrico (espacio abierto) | Hasta 2.500 m (Superior Jeweller y TurboWings) |
| Alcance cableado Fibra | Hasta 2.000 m (recomendado U/UTP cat. 5) |
| Líneas de bus Fibra | 8 líneas independientes |
| Conexión de bus | Cable de 4 hilos (2 alimentación + 2 datos) |
| Topologías Fibra | Bus, estrella y anillo |
| Alimentación dispositivos Fibra | 24 V DC (incluida en placa) |
| Máximo de dispositivos | 999 (inalámbricos y cableados); máx. 5 repetidores ReX G3; máx. 250 dispositivos Jeweller estándar |
| Usuarios | 1.000 |
| Grupos de seguridad (particiones) | 100 |
| Escenarios de automatización | 100 |
| Historial de eventos | 1.000 eventos |
| Integración NVR Ajax | Hasta 36 |
| Cámaras Ajax | Hasta 224 vía NVR · hasta 492 autónomas |
| Cámaras IP de terceros | Hasta 100 RTSP vía SDK · hasta 224 ONVIF vía NVR Ajax |
| Resolución fotos | Hasta 960 × 720 px |
| Serie de fotos | De 1 a 5 fotos por detección |
| Tiempo entrega fotos | Hasta 9 segundos (por defecto) |
| Comunicación con CRA | Contact ID / SIA DC-09 |
| Categorías transmisión alarmas | SP2, SP5, DP3 |
| Conectores antena externa | 3 (4G, Jeweller, Wings) para AJ-EXTERNALANTENNA-B |
| Actualización firmware | OTA (over-the-air) |
| Cifrado | AES 128, clave dinámica flotante |
| Alarma antisabotaje | Disponible |
| Alerta de inhibición | Análisis de nivel de ruido; alerta en 30 segundos |
| Alimentación principal | AC 110–250 V, 50/60 Hz |
| Batería de respaldo | 12 V DC / 18 Ah (no incluida) |
| Autonomía batería | Hasta 60 h (modo normal) · hasta 200 h (modo ahorro) |
| Temperatura de funcionamiento | −25 °C ~ +55 °C |
| Humedad de funcionamiento | Hasta 95% sin condensación |
| Clasificación de protección | IP66, IK10 |
| Dimensiones | 300 (An) × 395 (Al) × 110 (Fo) mm |
| Color | Blanco |
| Compatibilidad | No compatible con ocBridge ni uartBridge |
