Central de alarma híbrida Ajax Superior Grado 3 sin carcasa. Combina protocolo inalámbrico Superior Jeweller y TurboWings (hasta 3.500 m) con Fibra cableada (hasta 2.000 m, 8 buses independientes, topologías bus/estrella/anillo). Comunicación Ethernet y Dual SIM 4G (LTE)/3G/2G con priorización automática. Soporta hasta 250 dispositivos, 200 usuarios, 25 particiones y 64 escenarios de automatización. Alimentación AC 110–250 V con batería de respaldo 12 V DC / 7 Ah (no incluida).

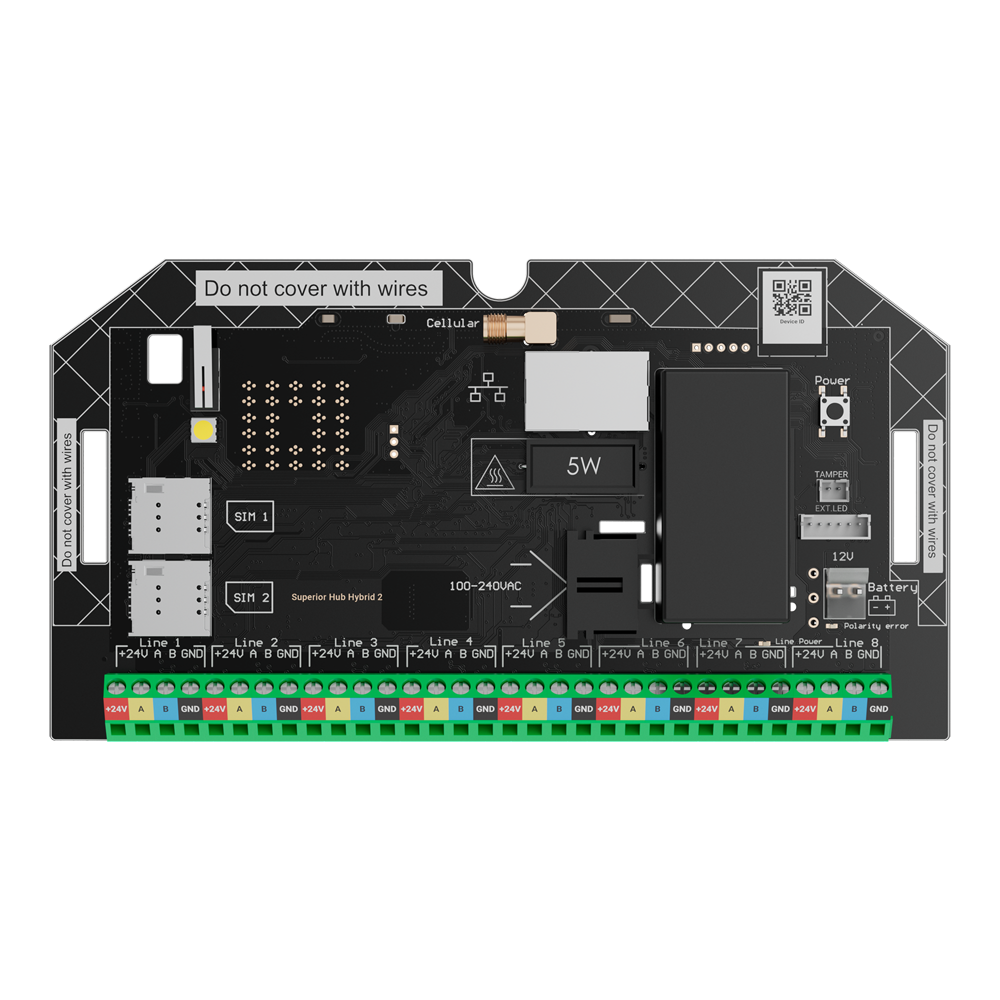

El Ajax Superior FIBRA-HUBHYBRID2-NOCASE es la placa desnuda del panel de control híbrido Ajax Superior Hub Hybrid 2, diseñada para instaladores que integran la electrónica en carcasa propia o compatible (FIBRA-CASE-D430-W/B o soporte FIBRA-MODULEHOLDER-B-W/B). Combina en un único equipo los protocolos inalámbricos Superior Jeweller y TurboWings con el protocolo cableado Fibra, ofreciendo triple vía de comunicación con el servidor: Ethernet y Dual SIM 4G (LTE)/3G/2G.
Este producto se suministra sin carcasa ni batería de respaldo. La batería de respaldo (12 V DC / 7 Ah) debe adquirirse por separado. Compatibilidad con dispositivos: consultar la tabla oficial de compatibilidad Ajax.
El hub opera simultáneamente con tres protocolos cifrados bidireccionales. Superior Jeweller cubre hasta 3.500 m en espacio abierto en el rango de frecuencias 865,0–869,65 MHz (con cuatro bandas operativas). TurboWings permite la transmisión de grandes paquetes de datos —incluidas series de fotos de verificación de hasta 960 × 720 px— con alcance de hasta 3.000 m. El protocolo cableado Fibra alcanza 2.000 m por línea mediante par trenzado U/UTP cat. 5, con alimentación integrada de 24 V DC en placa y conexión de 4 hilos (2 de alimentación + 2 de datos). Las 8 líneas de bus son independientes y soportan topologías bus, estrella y anillo, lo que permite adaptarse a cualquier estructura de edificio.
El panel gestiona hasta 250 dispositivos Ajax cableados e inalámbricos (incluyendo un máximo de 5 repetidores ReX / ReX 2 y hasta 200 dispositivos cableados en una misma línea Fibra), 200 usuarios, 25 grupos de seguridad (particiones) y 64 escenarios de automatización. El historial de eventos almacena los últimos 1.000 registros. La verificación fotográfica entrega series de 1 a 5 fotos por detección (resolución hasta 960 × 720 px) en un tiempo por defecto de hasta 9 segundos.
El ecosistema de vídeo soporta hasta 36 NVR Ajax, hasta 224 cámaras Ajax vía NVR y hasta 492 cámaras Ajax autónomas. Para cámaras IP de terceros admite hasta 100 RTSP vía SDK y hasta 224 ONVIF vía NVR Ajax. La comunicación con la central receptora de alarmas (CRA) se realiza mediante los protocolos estándar Contact ID y SIA. Los canales de comunicación se priorizan automáticamente: primero Ethernet, después conexión móvil.
La placa incorpora dos interruptores antisabotaje (frontal y trasero) que detectan intentos de desmontaje. El sistema de detección de inhibición analiza el nivel de ruido del canal RF y la calidad de enlace con cada dispositivo; si detecta jamming o pérdida de comunicación, notifica a todos los usuarios y a la empresa de monitorización en menos de 30 segundos. La autenticación criptográfica entre hub y dispositivos protege contra falsificación o sustitución de elementos.
La alimentación principal es de AC 110–250 V, 50/60 Hz. La batería de respaldo (12 V DC / 7 Ah, no incluida) proporciona hasta 60 horas de autonomía con 15 dispositivos Fibra activos, y hasta 200 horas en modo ahorro de batería, cumpliendo con los requisitos de Grado 3. La actualización de firmware se realiza de forma remota mediante OTA (over-the-air), sin necesidad de intervención física en la instalación.
| Marca | Ajax Superior |
|---|---|
| Modelo | FIBRA-HUBHYBRID2-NOCASE |
| Grado de seguridad | Grado 3 (inalámbrico y cableado) |
| Comunicación | Ethernet y Dual SIM 4G (LTE) / 3G / 2G |
| Priorización de canales | 1. Ethernet — 2. Conexión móvil |
| Protocolo inalámbrico | Superior Jeweller y TurboWings (también soporta Jeweller y Wings) |
| Protocolo cableado | Fibra |
| Protocolo audio | VoRF |
| Frecuencia RF Superior Jeweller | 865,0–868,0 MHz / 868,0–868,6 MHz / 868,7–869,2 MHz / 869,4–869,65 MHz |
| Alcance Superior Jeweller | Hasta 3.500 m en espacio abierto |
| Alcance TurboWings | Hasta 3.000 m en espacio abierto |
| Alcance Fibra | Hasta 2.000 m (recomendado: par trenzado U/UTP cat. 5) |
| Buses Fibra | 8 líneas independientes |
| Conexión de bus | Cable de 4 hilos (2 alimentación + 2 datos) |
| Topologías de conexión | Bus, estrella y anillo |
| Alimentación dispositivos Fibra | 24 V DC (incluida en placa) |
| Máximo de dispositivos | 250 (inalámbricos y cableados); máx. 5 repetidores ReX/ReX 2; máx. 200 cableados por línea |
| Número de usuarios | 200 |
| Grupos de seguridad (particiones) | 25 |
| Escenarios de automatización | 64 |
| Historial de eventos | 1.000 eventos |
| Integración vídeo | Hasta 36 NVR Ajax; hasta 224 cámaras Ajax vía NVR; hasta 492 cámaras Ajax autónomas; hasta 100 RTSP vía SDK; hasta 224 ONVIF vía NVR Ajax |
| Resolución de fotos | Hasta 960 × 720 px (según detector) |
| Serie de fotos | De 1 a 5 fotos por detección |
| Tiempo de entrega de fotos | Hasta 9 segundos (por defecto) |
| Comunicación con CRA | Contact ID / SIA |
| Alarma antisabotaje | Disponible (interruptores frontal y trasero) |
| Alerta de inhibición | Notificación en menos de 30 segundos |
| Protección contra falsificación | Autenticación criptográfica entre dispositivos |
| Actualización firmware | OTA (over-the-air) en remoto |
| Antena externa | 1 conector SMA hembra compatible con AJ-EXTERNALANTENNA-B (4G) |
| Sirena interna | No dispone |
| Alimentación principal | AC 110–250 V, 50/60 Hz |
| Batería de respaldo | 12 V DC / 7 Ah (no incluida) |
| Autonomía con batería | Hasta 60 horas (15 dispositivos Fibra) / hasta 200 horas (modo ahorro) |
| Carcasas compatibles | FIBRA-CASE-D430-W/B y soporte FIBRA-MODULEHOLDER-B-W/B |
| Temperatura de funcionamiento | -10 °C ~ +40 °C |
| Humedad de funcionamiento | Hasta 75% |
| Dimensiones | 192 (An) × 240 (Al) × 100 (Fo) mm |
| Color | Blanco |
