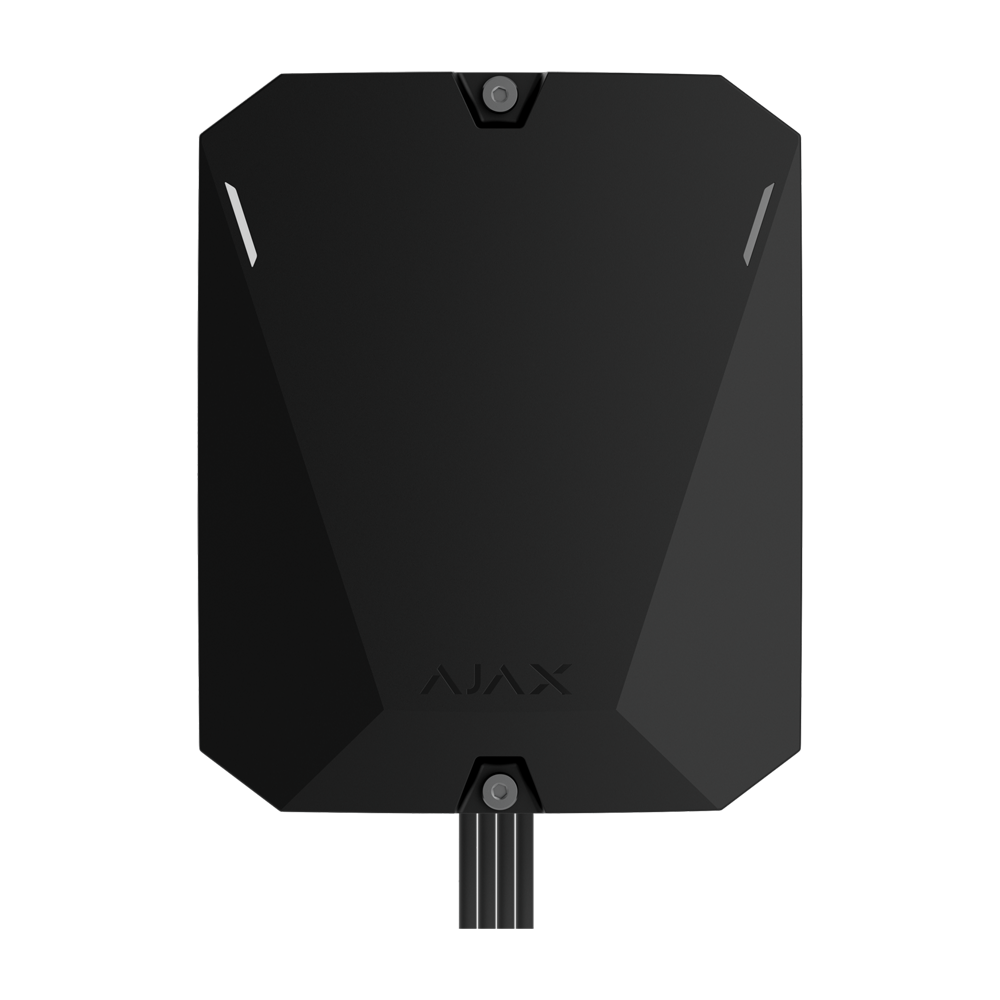

Ajax Superior Hub Hybrid 2 Central de Alarma Híbrida Grado 3 Negro (FIBRA-HUBHYBRID2-B)

Ajax Superior Hub Hybrid 2: central híbrida Grado 3 para instalaciones profesionales de gran escala

El Ajax Superior Hub Hybrid 2 (FIBRA-HUBHYBRID2-B) es una central de alarma híbrida de alto rendimiento diseñada para instalaciones medianas y grandes que exigen certificación de Grado 3 tanto en la parte inalámbrica como en la cableada. Combina los protocolos inalámbricos Superior Jeweller y TurboWings con el bus cableado Fibra, y se comunica con el servidor mediante Ethernet y dual SIM 4G (LTE)/3G/2G, ofreciendo redundancia total de los canales de transmisión.

Comunicación inalámbrica: Superior Jeweller y TurboWings

La central opera con el protocolo Superior Jeweller en las bandas 865,0–869,65 MHz, con salto de frecuencia automático para resistir interferencias e inhibición. El alcance radio llega hasta 3500 m en espacio abierto entre el hub y los dispositivos. El protocolo TurboWings, dedicado a la transmisión de grandes paquetes de datos como fotografías de verificación, alcanza hasta 3000 m. Ambos protocolos utilizan cifrado de bloques con clave dinámica y disponen de control automático de potencia. El hub detecta inhibición en menos de 30 segundos y notifica inmediatamente a usuarios y a la central receptora de alarmas.

Bus cableado Fibra: 8 líneas independientes hasta 2000 m

El sistema incorpora 8 líneas de bus Fibra independientes, cada una con conexión por cable de 4 hilos (2 de alimentación y 2 de datos) y una longitud máxima de 2000 m con cable de par trenzado U/UTP cat. 5. Las topologías admitidas son bus en serie, estrella y anillo: en caso de rotura en anillo, el segmento se divide en dos tramos operativos y el sistema notifica la incidencia. La tensión de alimentación a dispositivos es de 24 V DC integrada en placa. Se pueden conectar hasta 200 dispositivos cableados por línea y hasta 5 repetidores ReX/ReX 2.

Canales de comunicación con el servidor y CRA

La comunicación con el servidor se realiza por Ethernet (conector 8P8C, hasta 100 Mbps) con prioridad 1, y por dual SIM 4G (LTE)/3G/2G como canal secundario. La conmutación entre Ethernet y SIM es instantánea; entre SIM tarda hasta 4 minutos. La transmisión a la central receptora de alarmas (CRA) utiliza los protocolos Contact ID y SIA. El hub admite un conector de antena externa (compatible con AJ-EXTERNALANTENNA-B) para mejorar la cobertura móvil 4G. No es compatible con los módulos ocBridge ni uartBridge.

Capacidad del sistema y gestión de usuarios

El Superior Hub Hybrid 2 gestiona hasta 250 dispositivos (inalámbricos y cableados combinados), 200 usuarios, 25 grupos de seguridad o particiones, 64 escenarios de automatización y un historial de hasta 1000 eventos almacenados en memoria flash no volátil. La integración de vídeo abarca hasta 36 Ajax NVR, hasta 492 cámaras Ajax autónomas, hasta 100 cámaras IP de terceros vía RTSP/SDK y hasta 224 vía ONVIF con NVR Ajax. Las fotos de verificación se entregan en hasta 9 segundos con resolución de hasta 960 × 720 px y series de 1 a 5 imágenes por detección.

Alimentación y autonomía

La central se alimenta de red AC 110–250 V, 50/60 Hz. La batería de respaldo de 12 V DC / 7 Ah (no incluida) proporciona hasta 60 horas de autonomía con 15 dispositivos Fibra conectados, y hasta 200 horas en modo ahorro de batería. El grado de protección mecánica es IP30/IK06. Las actualizaciones de firmware se realizan de forma remota mediante OTA sin necesidad de desplazamiento a la instalación.

Especificaciones técnicas
