Central analógica direccionable de incendios Advanced AXIS EN de 2 lazos (1 preinstalado, 1 ampliable). Soporta hasta 240 dispositivos por lazo en protocolo Argus Vega y hasta 2000 zonas en red Ad-Net. Pantalla LCD retroiluminada 240×64, 22 LED rojos, teclado alfanumérico, 2 salidas de sirena de 1 A, buffer de 5000 eventos, alimentación 200–240 V AC. Certificada EN54-2, EN54-4 y EN54-13. Caja de acero IP30 RAL7035.

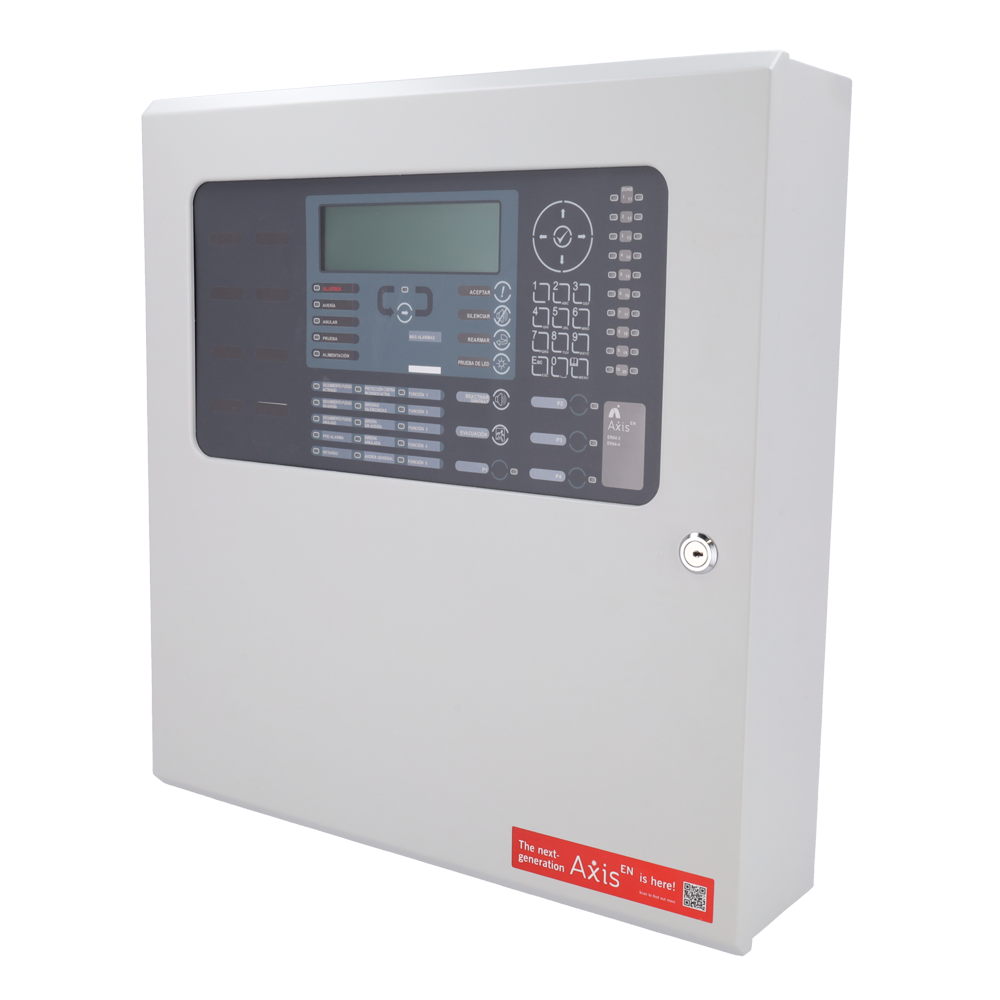

El ADV-AXIS-5201-ES es una central analógica direccionable de la gama premium Axis EN de Advanced, diseñada con 2 lazos —uno preinstalado y otro ampliable mediante tarjeta adicional— y optimizada para el mercado español con interfaz en castellano. Combina arquitectura de procesador dual con una interfaz de usuario completa y opciones de red avanzadas, siendo adecuada para instalaciones medianas y grandes que requieren cumplimiento estricto de la normativa EN54 y del RIPCI.
La central incorpora 1 lazo preinstalado con protocolo Argus Vega, capaz de gestionar hasta 240 dispositivos por lazo. El segundo lazo es instalable mediante tarjeta y admite protocolos Argus Vega, Apollo, Hochiki y AxisEN, siendo la capacidad por lazo dependiente del protocolo empleado. Cada lazo suministra hasta 500 mA. En configuración de red Ad-Net peer-to-peer, el sistema escala hasta 2000 zonas, con un máximo de 200 zonas por panel. El buffer de eventos almacena 5000 registros de eventos y diagnóstico, más 500 eventos de incendio.
La interfaz combina una pantalla LCD retroiluminada blanca de 240×64 píxeles, con logotipo personalizable, y un conjunto de 47 indicadores LED: 22 rojos (1 de fuego, 1 de más alarmas y 20 zonales programables), 1 verde de alimentación, 13 ámbar y 12 bicolor para fallo y sistema. El teclado alfanumérico integrado permite navegación, reseteo, silencio de zumbador, silencio de sirenas, reactivación, evacuación y 4 pulsadores programables. La programación se realiza desde el propio teclado y pantalla o desde PC mediante software para Windows. El firmware y la carátula están disponibles en español, portugués, italiano y francés.
En placa se incluyen 2 salidas de sirena de 1 A programables, 2 salidas de relé de 1 A a 30 V AC/DC programables (ampliables a 4; mínimo 10 mA y 5 V), 1 entrada supervisada programable, 8 entradas libres de tensión para interruptor de llave y una salida auxiliar de 24 V / 500 mA. La corriente de salida total disponible es de 5 A máximos, repartidos entre corriente de lazo, salidas de sirena y alimentación auxiliar. Para comunicaciones se dispone de 1 puerto RS232 en placa (para PC, módem, IP o impresora portátil) y 1 interfaz USB tipo B. Las tarjetas de red opcionales ADV-MXP-503 (estándar) y ADV-MXP-509 (tolerante a fallos) permiten la integración en red Ad-Net.
La alimentación principal acepta 200–240 V AC, 47–63 Hz, con tolerancia +10 % / −15 % y consumo máximo de 1,4 A. El cargador interno suministra 2 A con compensación de temperatura. La capacidad de baterías varía según el formato de caja: la caja estándar admite baterías de 24 V 4 Ah a 24 V 7 Ah; la caja Grande, de 24 V 4 Ah a 24 V 18 Ah; y la caja Grande Deep, de 24 V 4 Ah a 24 V 45 Ah.
La caja es de acero con protección IP30 en color RAL7035. Los terminales son extraíbles para extracción en caliente y la placa principal es de extracción rápida para facilitar el mantenimiento. Están disponibles tres formatos: estándar (345×430×120 mm, 13 precortes superiores y 8 traseros de 20 mm), Grande (475×450×120 mm, bajo pedido) y Grande Deep (475×450×190 mm, bajo pedido). Las opciones de metalistería incluyen bisel de empotrar, caja para baterías, cajas para utilidades especiales, cajas de terminación y perfil de montaje en rack. La impresora opcional se instala en placa únicamente en cajas M, L y D.
| Número de lazos | 2 (1 preinstalado, 1 ampliable) |
|---|---|
| Dispositivos por lazo | 240 con protocolo Argus Vega; otros protocolos según fabricante |
| Corriente de lazo | 500 mA |
| Número de zonas | 2000 (200 por panel) |
| Pantalla | LCD retroiluminada blanca 240×64 |
| Indicadores LED rojos | 22: 1 fuego, 1 más alarmas, 20 zonales programables |
| Indicador verde | 1 (alimentación) |
| Indicadores ámbar | 13 |
| Indicadores bicolor | 12 (fallo y sistema) |
| Controles | Teclado alfanumérico, reseteo, silencio buzzer, silencio sirenas, reactivación, evacuación, 4 pulsadores programables |
| Salidas de sirena | 2 × 1 A programables |
| Salidas de relé | 2 × 1 A 30 V AC/DC programables, ampliables a 4 |
| Entrada supervisada | 1 en placa |
| Entradas llave | 8 × libre de tensión |
| Salida auxiliar | 24 V / 500 mA |
| Corriente total disponible | 5 A máximos (lazo + sirenas + auxiliar) |
| Puerto serie | 1 × RS232 en placa |
| Interfaz USB | 1 × USB tipo B |
| Buffer de eventos | 5000 eventos/diagnóstico + 500 incendios |
| Redes opcionales | ADV-MXP-503 (estándar) / ADV-MXP-509 (tolerante a fallos) |
| Alimentación principal | 200–240 V AC, 47–63 Hz, 1,4 A máx. (+10 % / −15 %) |
| Corriente del cargador | 2 A con compensación de temperatura |
| Baterías caja estándar | 24 V 4 Ah – 24 V 7 Ah |
| Baterías caja Grande | 24 V 4 Ah – 24 V 18 Ah |
| Baterías caja Grande Deep | 24 V 4 Ah – 24 V 45 Ah |
| Caja / Color | Acero IP30 / RAL7035 |
| Dimensiones estándar (H×W×D) | 345×430×120 mm |
| Dimensiones Grande | 475×450×120 mm (bajo pedido) |
| Dimensiones Grande Deep | 475×450×190 mm (bajo pedido) |
| Precortes caja estándar | 13 superiores + 8 traseros (Ø20 mm) |
| Precortes caja Grande | 19 superiores + 11 traseros + 2 inferiores (Ø20 mm) |
| Precortes caja Grande Deep | 30 superiores + 11 traseros + 3 inferiores (Ø20 mm) |
| Idiomas firmware/carátula | ES, PT, IT, FR |
| Certificaciones | EN54-2, EN54-4, EN54-13 |
