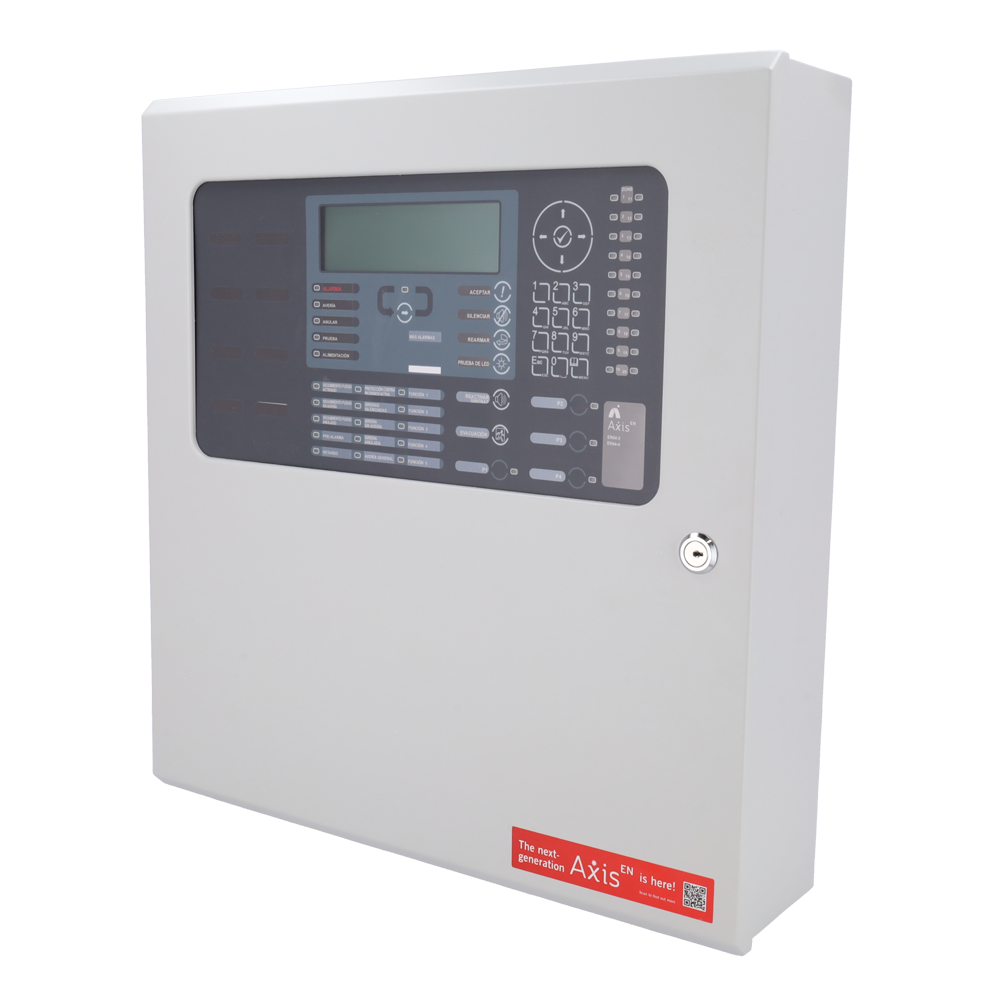

Central analógica direccionable Advanced modelo ADV-AXIS-5101-ES con 1 lazo preinstalado en protocolo Argus Vega, capacidad para hasta 240 dispositivos por lazo y hasta 2000 zonas (200 por panel). Pantalla LCD retroiluminada blanca de 240×64 píxeles, 22 LED rojos, 1 verde y 25 ámbar/bicolor. Alimentación 200-240 V AC, corriente total de lazo+salidas 5 A máx. Certificada EN54-2, EN54-4 y EN54-13. Caja de acero IP30 RAL7035.
La ADV-AXIS-5101-ES es la central analógica direccionable de un lazo de la gama AXIS de Advanced. Con el protocolo Argus Vega preinstalado, admite hasta 240 dispositivos por lazo y gestiona hasta 2000 zonas (200 por panel), ofreciendo una solución compacta y certificada EN54-2, EN54-4 y EN54-13 para instalaciones de detección y alarma de incendios.
Nota: el número de dispositivos por lazo en protocolos distintos de Argus Vega depende del protocolo específico empleado. Las opciones de caja grande y grande deep se suministran bajo pedido.
La central incorpora una pantalla LCD retroiluminada blanca de 240×64 píxeles personalizable que facilita la lectura de estados y eventos. El panel de indicadores incluye 22 LED rojos (1 de fuego, 1 de más alarmas y 20 zonales programables), 1 LED verde de alimentación, 13 LED ámbar y 12 LED bicolor para falla y sistema. El teclado alfanumérico integrado permite navegar por los menús, resetear el sistema, silenciar el buzzer, silenciar sirenas, resonar, activar evacuación y ejecutar cuatro funciones programables adicionales mediante pulsadores dedicados.
El único lazo preinstalado soporta una corriente de 500 mA. La placa base incluye 2 salidas de sirena de 1 A programables y 2 salidas de relé de 1 A a 30 V AC/DC programables (mínimo 10 mA a 5 V), ampliables hasta 4. La salida auxiliar proporciona 24 V a 500 mA. La corriente de salida total disponible para lazo, sirenas y alimentación auxiliar es de 5 A como máximo. El cargador de baterías aporta 2 A con compensación de temperatura.
La central dispone de un puerto serie en placa RS232 para conexión a PC, módem, IP o impresora portátil, más un puerto USB tipo B para PC. La programación puede realizarse directamente desde el teclado y la pantalla LCD incorporados o mediante software de Windows en un PC externo. Incluye 1 entrada supervisada programable en placa, 8 entradas libres de tensión para interruptor de llave y admite tarjeta de red opcional (ADV-MXP-503 estándar o ADV-MXP-509 tolerante a fallos). El firmware y la máscara están disponibles en inglés, portugués, italiano y francés.
El buffer de la central almacena 5000 registros de eventos y diagnóstico más 500 eventos de incendio, lo que facilita la trazabilidad y el análisis posterior a un incidente. La expansión en red se realiza mediante tarjeta opcional: ADV-MXP-503 para redes estándar o ADV-MXP-509 para topologías tolerantes a fallos. La impresora opcional es compatible con las cajas de formato M, L y D.
La caja estándar es de acero pintado RAL7035 con protección IP30 y dimensiones 345×430×120 mm (H×W×D), con 13 entradas de cable de 20 mm en la parte superior y 8 en la parte trasera. Bajo pedido se dispone de caja grande (475×450×120 mm) y caja grande deep (475×450×190 mm). La capacidad de batería varía según formato: de 24 V 4 Ah a 24 V 7 Ah en caja estándar, hasta 24 V 18 Ah en caja grande y hasta 24 V 45 Ah en caja grande deep. Como accesorios de metalistería se ofrecen bisel de empotrar, caja para batería, cajas para utilidades especiales, cajas de terminación y perfil de montaje en rack.
| Número de lazos | 1 (Argus Vega preinstalado) |
|---|---|
| Dispositivos por lazo | 240 (protocolo Argus Vega) |
| Número de zonas | 2000 (200 por panel) |
| Display | LCD retroiluminada blanca 240×64 píxeles, personalizable |
| Indicadores LED | 22 rojos, 1 verde, 13 ámbar, 12 bicolor |
| Corriente de lazo | 500 mA |
| Salidas de sirena en placa | 2×1 A programable |
| Salidas de relé en placa | 2×1 A 30 V AC/DC programable (10 mA, 5 V mín.) — ampliable a 4 |
| Entradas supervisadas en placa | 1 entrada supervisada programable |
| Entradas de interruptor de llave | 8 entradas libres de tensión |
| Salida auxiliar | 24 V, 500 mA |
| Corriente total disponible | 5 A máx. (lazo + sirenas + alimentación auxiliar) |
| Alimentación principal | 200-240 V AC, 47-63 Hz (+10 %, −15 %), 1,4 A máx. |
| Corriente del cargador | 2 A con compensación de temperatura |
| Puerto serie | 1×RS232 en placa (PC, módem, IP o impresora portátil) |
| Puerto USB | 1×USB tipo B para PC |
| Programación | Teclado+LCD incorporados o PC con software de Windows |
| Buffer de eventos | 5000 eventos/diagnóstico + 500 incendios |
| Red (opcional) | ADV-MXP-503 (estándar) o ADV-MXP-509 (tolerante a fallos) |
| Firmware / Máscara | EN, PT, IT, FR |
| Certificaciones | EN54-2, EN54-4, EN54-13 |
| Caja / Color | Acero IP30 / RAL7035 |
| Dimensiones estándar (H×W×D) | 345×430×120 mm |
| Dimensiones grande (H×W×D) | 475×450×120 mm (bajo pedido) |
| Dimensiones grande deep (H×W×D) | 475×450×190 mm (bajo pedido) |
| Entradas de cable estándar (20 mm) | 13 arriba + 8 trasera |
| Batería estándar (mín.–máx.) | 24 V 4 Ah – 24 V 7 Ah |
| Batería grande (mín.–máx.) | 24 V 4 Ah – 24 V 18 Ah (bajo pedido) |
| Batería grande deep (mín.–máx.) | 24 V 4 Ah – 24 V 45 Ah (bajo pedido) |
