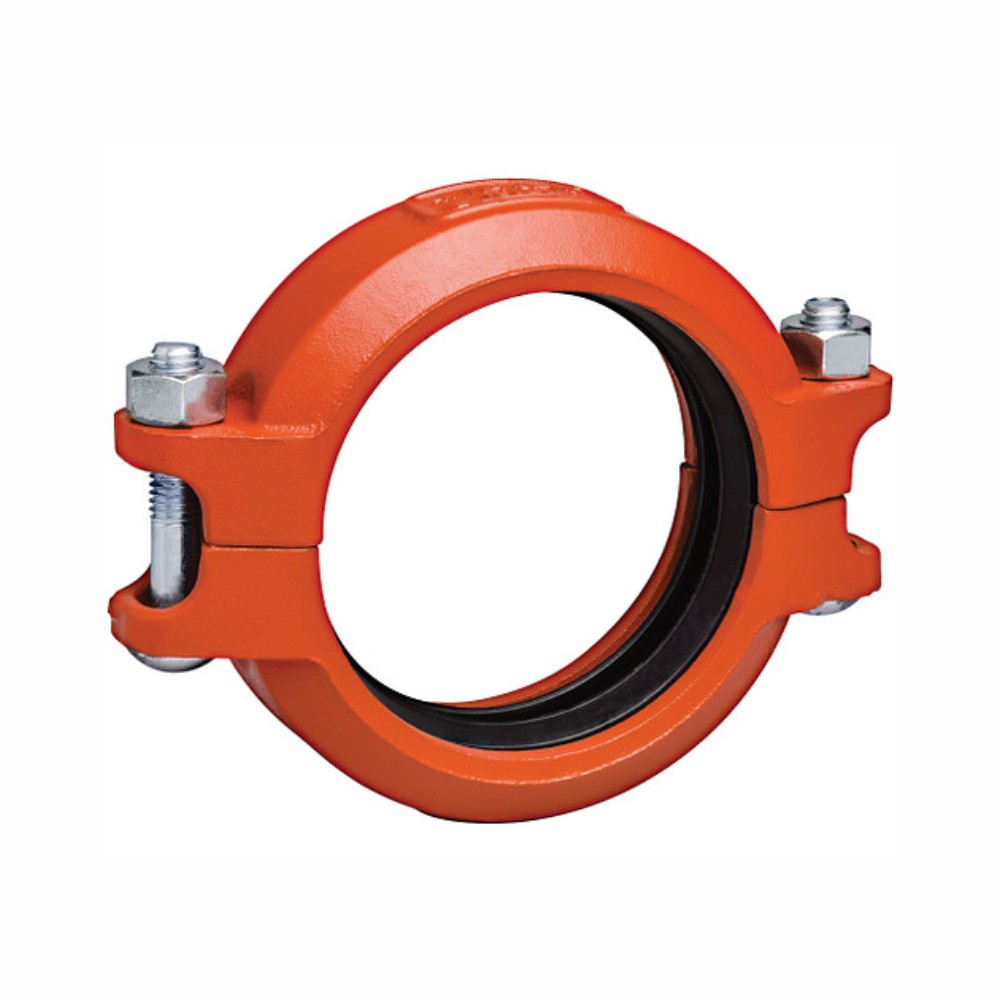

Acoplamiento flexible Victaulic Estilo 77 con junta EPDM para tubería ranurada en sistemas de protección contra incendios. Construcción de dos segmentos con refuerzos transversales, disponible en tamaños de ¾ a 24 pulgadas (DN20-DN600) y presiones hasta 69 bar. Cumple requisitos NFPA 13 y normativa europea para sistemas de rociadores y redes de agua contra incendios.
Ficha Técnica Oficial EACI
Descarga la ficha técnica completa del fabricante con especificaciones detalladas, dimensiones y certificaciones.
El acoplamiento flexible Victaulic Estilo 77 es la solución de referencia para la unión de tuberías ranuradas en instalaciones de protección contra incendios. Este acople ranurado Victaulic incorpora tecnología Firelock® que garantiza conexiones seguras y estancas en sistemas de rociadores automáticos, redes de BIEs y sistemas de agua nebulizada. Su diseño de dos segmentos con refuerzos transversales proporciona la flexibilidad necesaria para absorber movimientos térmicos, vibraciones y asentamientos estructurales sin comprometer la integridad del sistema.
Las dimensiones del acoplamiento Victaulic Estilo 77 varían según el diámetro nominal de la tubería: desde configuraciones compactas para DN20 hasta acoples robustos para DN600. El material base es hierro dúctil ASTM A536 con tratamiento superficial que garantiza resistencia a la corrosión en ambientes húmedos típicos de salas de bombas y cuartos técnicos. La junta EPDM incorporada cumple especificaciones ASTM D2000 para aplicaciones con agua, anticongelantes y soluciones espumógenas compatibles.
El sistema de cierre mediante pernos permite un par de apriete controlado que asegura la correcta compresión de la junta sin dañarla, facilitando el montaje de acoplamientos Firelock incluso por personal con formación básica en sistemas ranurados. La geometría de los segmentos distribuye uniformemente la presión sobre la ranura de la tubería, evitando concentraciones de tensión que podrían comprometer la vida útil de la instalación.
EACI distribuye el acoplamiento flexible Victaulic Estilo 77 original con garantía de fabricante y trazabilidad completa. Cada unidad incluye marcado con número de lote para verificación de autenticidad, aspecto crítico en instalaciones que requieren certificación por organismos de control. La disponibilidad permanente de stock en todos los diámetros permite completar proyectos sin demoras, con entrega en península en 24-48 horas.
Frente a alternativas genéricas, el sistema ranurado Victaulic original ofrece tolerancias dimensionales más estrictas que aseguran compatibilidad perfecta con tuberías ranuradas según especificaciones AWWA C606 y Victaulic S219. El soporte técnico especializado de EACI incluye asesoramiento en selección de juntas para aplicaciones especiales, cálculo de dilataciones térmicas y configuración de puntos de anclaje según NFPA 13.
La instalación de acoplamientos para tubería ranurada Victaulic en España debe cumplir el RIPCI (RD 513/2017) que establece los requisitos para sistemas de abastecimiento de agua contra incendios. El CTE DB-SI determina la obligatoriedad de sistemas de extinción automática en edificios administrativos mayores de 2000 m², comerciales superiores a 500 m², aparcamientos desde 500 m², hospitales, hoteles y centros comerciales, todos ellos con redes de tuberías donde el acoplamiento Victaulic aporta ventajas significativas.
Las certificaciones UL Listed y FM Approved del Estilo 77 garantizan su idoneidad para sistemas de rociadores según NFPA 13, mientras que el marcado CE confirma conformidad con la Directiva de Productos de Construcción europea. La norma UNE-EN 10255 especifica los requisitos de las tuberías de acero compatibles, y la certificación VdS alemana añade reconocimiento internacional para proyectos de exportación o multinacionales con estándares corporativos exigentes.
Las ventajas del sistema ranurado frente al soldado incluyen: eliminación de trabajos en caliente que requieren permisos especiales, reducción del 50% en tiempo de montaje, facilidad de desmontaje para mantenimiento o modificaciones, y superior comportamiento sísmico gracias a la flexibilidad controlada de las uniones. Según RIPCI, el mantenimiento trimestral por el titular y anual por empresa autorizada resulta más sencillo en instalaciones ranuradas.
La instalación de sistemas ranurados Victaulic debe realizarla personal cualificado conforme al RIPCI, preferiblemente con formación específica en tecnología de uniones mecánicas. El proceso comienza con la verificación del ranurado de tubería según especificaciones del fabricante, seguido del posicionamiento de la junta EPDM lubricada con jabón neutro, colocación de los segmentos del acople y apriete alternado de pernos hasta alcanzar el par especificado.
El montaje de acoplamientos Firelock no requiere herramientas especiales más allá de llaves dinamométricas estándar, aunque Victaulic ofrece herramientas específicas que agilizan el trabajo en instalaciones de gran envergadura. Es crítico respetar las pautas del manual I-100 respecto al uso de herramientas de impacto, evitando daños en la junta por apriete excesivo o irregular.
El mantenimiento preventivo incluye inspección visual trimestral de juntas visibles buscando signos de deterioro, fugas o desplazamiento. Anualmente, la empresa mantenedora autorizada verificará el estado de las juntas en puntos críticos y la ausencia de corrosión en zonas de contacto. La vida útil del acoplamiento Victaulic Estilo 77 supera los 25 años en condiciones normales, aunque las juntas EPDM pueden requerir sustitución antes si están expuestas a contaminantes químicos no compatibles.
En serior.com somos distribuidores oficiales EACI con stock permanente de acoplamientos flexibles Victaulic Estilo 77 en todos los diámetros desde DN20 hasta DN600. Ofrecemos precio competitivo para instaladores, empresas mantenedoras y distribuidores, con descuentos por volumen en proyectos de nueva construcción o rehabilitación de instalaciones existentes.
La entrega en península en 24-48 horas garantiza disponibilidad inmediata para urgencias y proyectos con plazos ajustados. Cada pedido incluye factura oficial, certificados de producto y documentación técnica necesaria para la legalización de la instalación. Nuestro equipo técnico especializado en protección contra incendios ofrece asesoramiento gratuito en selección de componentes, cálculo de necesidades y compatibilidad de materiales. Solicita presupuesto sin compromiso para tu proyecto de rociadores, BIEs o red de agua contra incendios.
