Pulsador manual analógico direccionable Jade Bird JBE-2100, tipo A según EN 54-11, para lazos inteligentes con protocolo JBE. Sin elemento de rotura de vidrio, rearme con llave y contacto seco normalmente abierto incluido.
El Jade Bird JBE-2100 es un pulsador manual analógico direccionable (MCP) diseñado para operar en lazos de dispositivos inteligentes con protocolo JBE. Certificado según EN 54-11 tipo A para uso en interiores, combina fiabilidad y sencillez de mantenimiento gracias a su elemento rearmable sin rotura de vidrio.
Este pulsador está destinado exclusivamente a instalaciones de detección y alarma de incendios en interiores. Respete siempre la normativa local vigente en materia de protección contra incendios e instalaciones eléctricas. La programación de la dirección debe realizarse con la herramienta JBE-AT1 antes de la puesta en servicio.

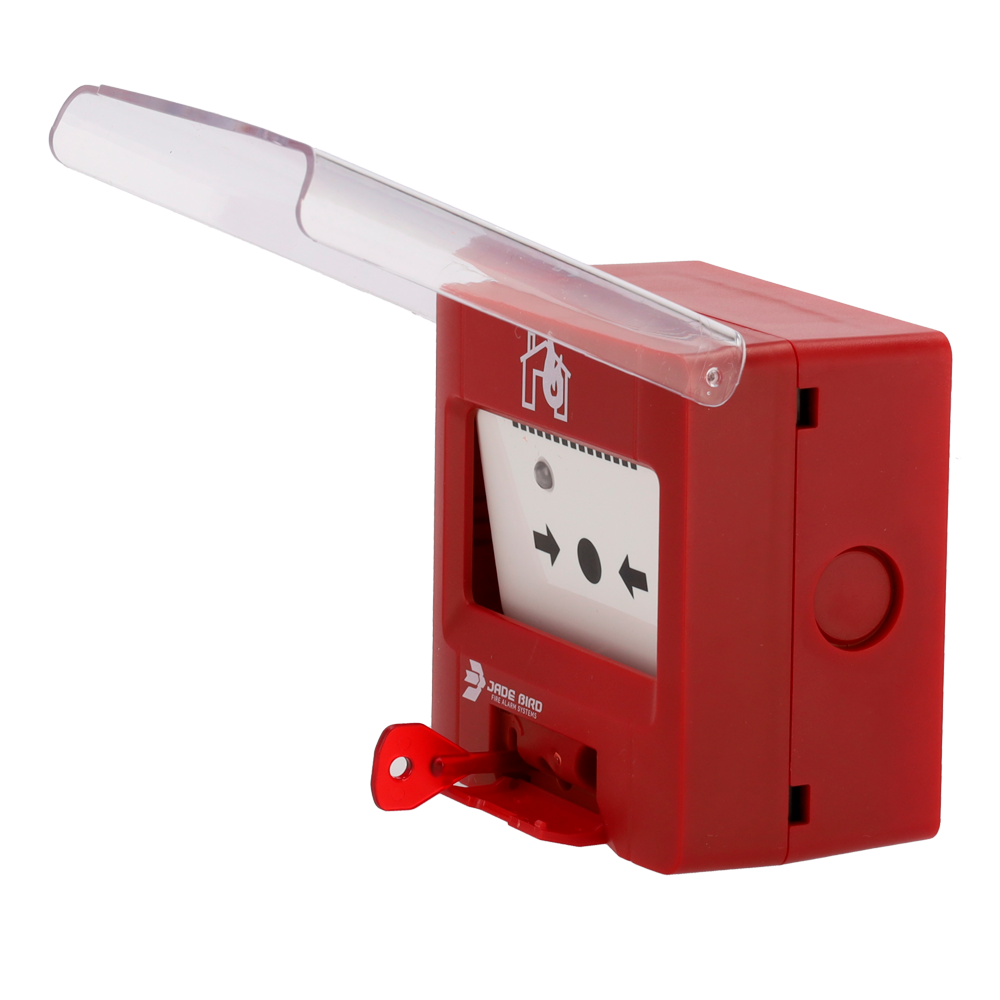

A diferencia de los pulsadores convencionales, el JBE-2100 prescinde de elemento de rotura de vidrio. La activación se produce presionando el elemento rearmable y el dispositivo permanece en estado de alarma hasta que se restablece mediante la llave de rearme, girándola en sentido antihorario. Esto simplifica el mantenimiento y elimina el coste de sustitución de cristales.

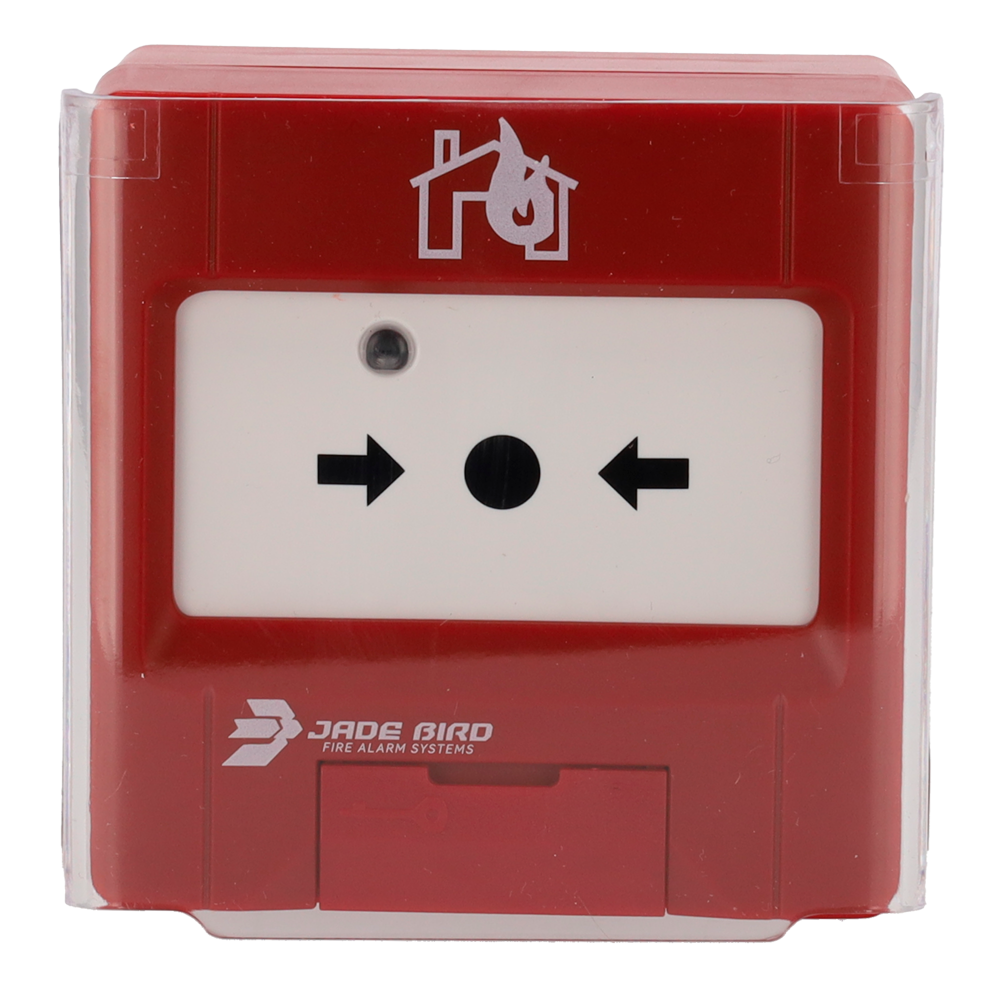

El pulsador se conecta al bus de comunicación JBE de 2 hilos sin polaridad mediante cable de par trenzado sin malla de 0,5 a 2,5 mm². Trabaja con tensiones entre 19 y 28 V DC y ocupa una dirección en el rango 1-200, programada con la herramienta JBE-AT1. El LED rojo frontal parpadea en reposo con el polling de lazo y permanece fijo al activarse, facilitando la localización visual del pulsador accionado.
El JBE-2100 incorpora un contacto seco normalmente abierto (terminales 7 y 8) con capacidad máxima de 0,1 A a 30 V DC. Este contacto se activa junto con el elemento rearmable y puede emplearse opcionalmente para disparar una acción local —por ejemplo, activar un sistema de extinción— o para proporcionar una señal de activación a terceros sistemas.

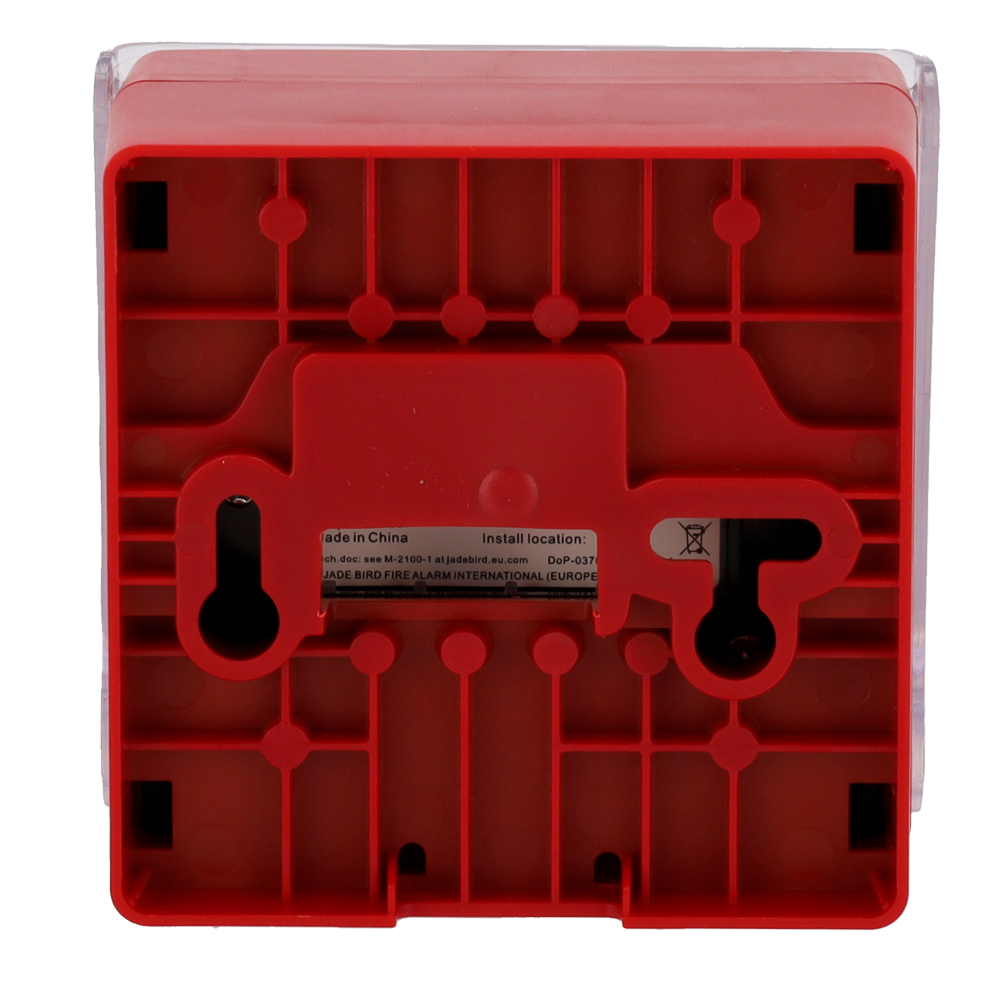

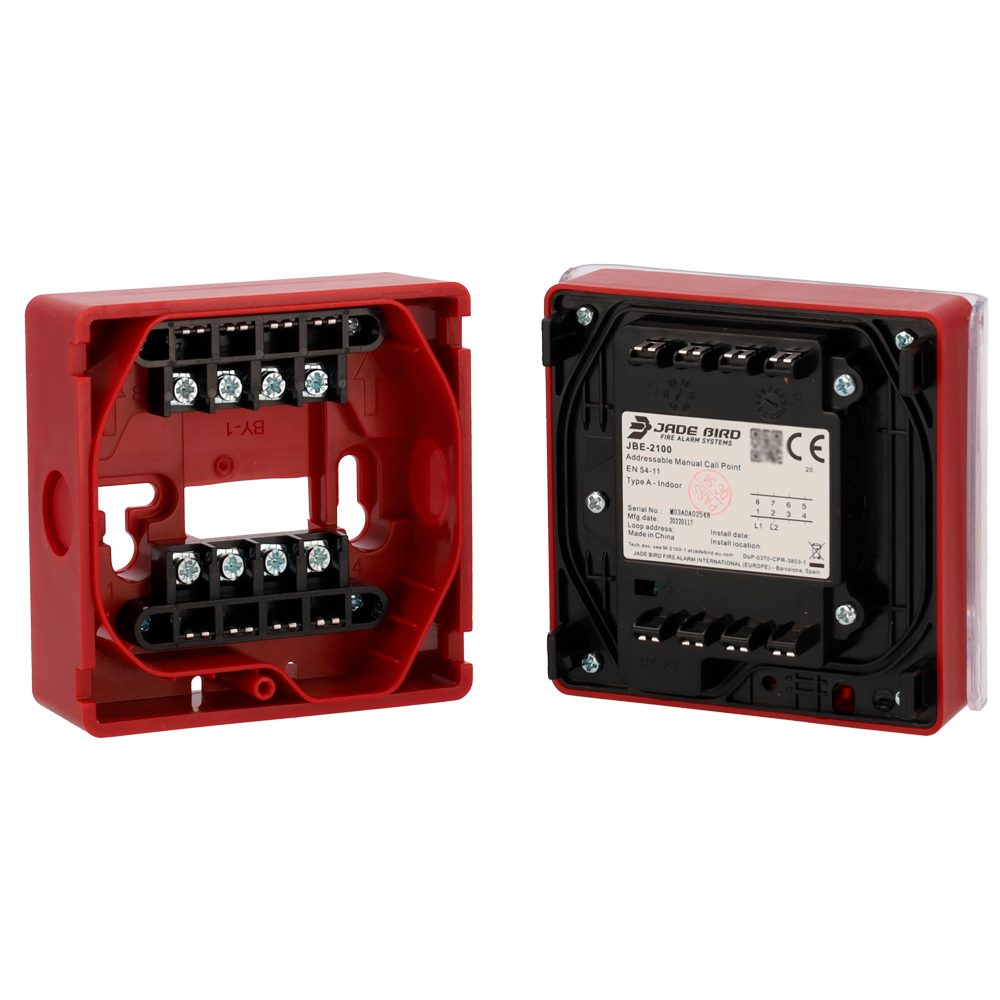

El JBE-2100 se monta sobre la base JBE-2170, disponible para instalación en superficie o empotrada. Tras conectar el cableado al bus de lazo (terminales 1 y 2) y, opcionalmente, al contacto seco (terminales 7 y 8), se inserta el pulsador en la base y se fija con un tornillo opcional ST2.9×8. Una vez registrado en la configuración de la central, debe verificarse su correcto funcionamiento.
El fabricante recomienda realizar pruebas de alarma cada 6 meses y verificar el cableado periódicamente conforme a la normativa local de incendios. El procedimiento de restablecimiento tras una activación no requiere recambios, lo que reduce los costes operativos a lo largo de la vida útil del dispositivo.
| Categoría | EN 54-11 tipo A, pulsador interior |
|---|---|
| Tensión de trabajo | DC 19 – 28 V (protocolo JBE de amplitud de pulso) |
| Conexión | Bus de comunicación JBE 2 hilos, sin polaridad |
| Cableado | Par trenzado sin malla, 0,5 – 2,5 mm² |
| Consumo en reposo | ≤ 0,3 mA a 24 V |
| Consumo en alarma | ≤ 1 mA a 24 V |
| Contactos limpios | 0,1 A a 30 V DC |
| Temperatura de trabajo | -10 °C ~ +55 °C |
| Temperatura de almacenaje | -20 °C ~ +60 °C |
| Humedad relativa | ≤ 95% HR (40 ± 2 °C), sin condensación ni hielo |
| Direccionamiento | Herramienta JBE-AT1 |
| Rango de dirección | 1 – 200 |
| Indicador LED | Rojo: parpadeo en reposo / fijo en alarma |
| Dimensiones | 90 × 90 × 52 mm (largo × ancho × alto) |
| Peso | 0,16 kg |
| Clasificación IP | IP40 |
| Base compatible | JBE-2170 |
El JBE-2100 está indicado para su uso en sistemas de detección y alarma de incendios instalados dentro y alrededor de edificios: oficinas, centros comerciales, hoteles, instalaciones industriales, centros sanitarios y cualquier entorno de interior que requiera un pulsador manual analógico direccionable conforme a EN 54-11 tipo A, integrado en un lazo con protocolo JBE.
